HEIDENHAIN MANUALplus 620, CNC PILOT 640 533
6.7
Fr
äszyklen
Y-A
chse

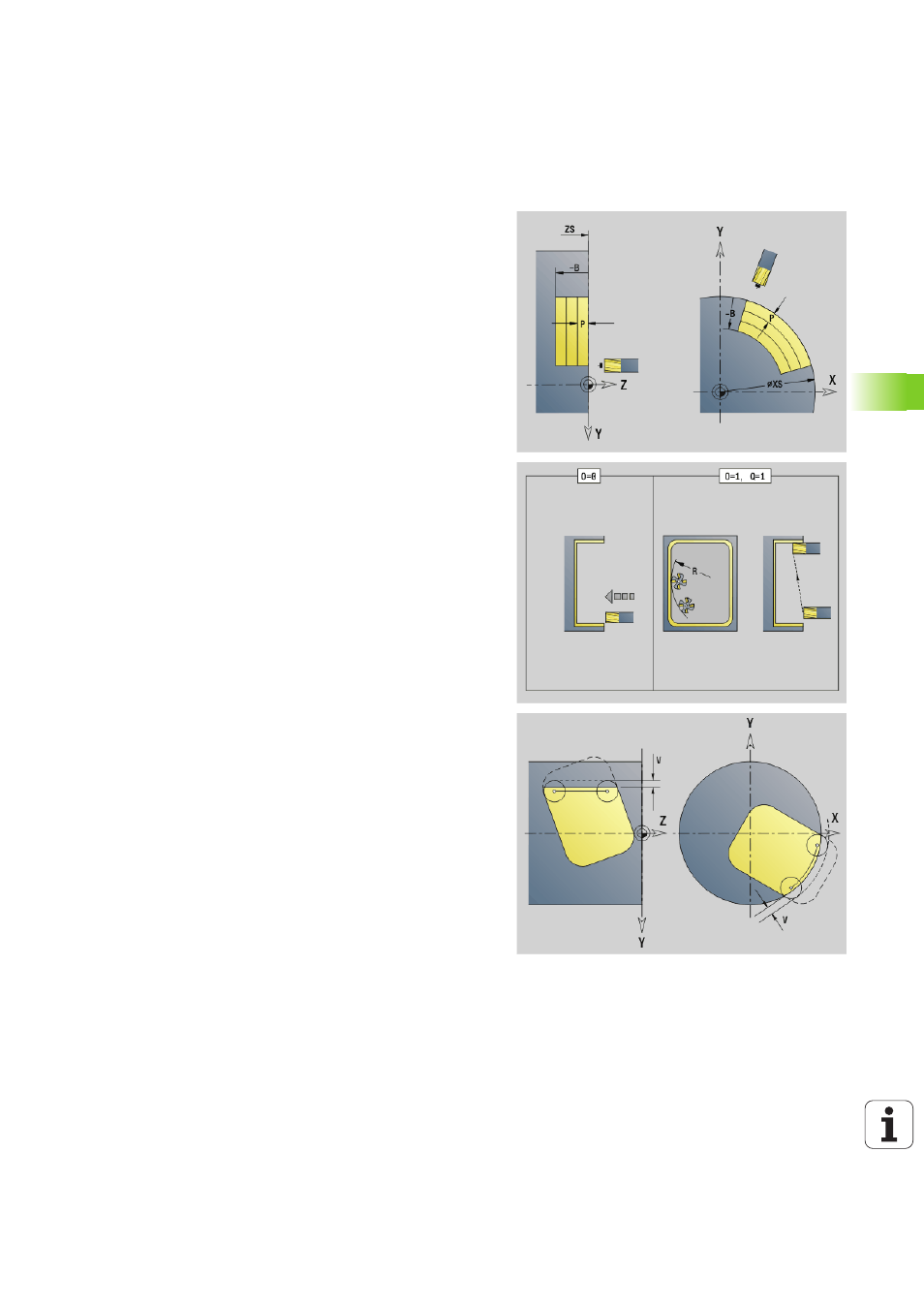

Taschenfräsen Schlichten G846 (Y-Achse)
G846 schlichtet in der XY- oder YZ-Ebene definierte geschlossene
Konturen der Programmabschnitte:
 STIRN_Y
 RUECKSEITE_Y
 MANTEL_Y
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers.
Parameter – Schlichten
ID Fräskontur – Name der zu fräsenden Kontur
NS Startsatznummer Kontur
 Figuren: Satznummer der Figur
 Freie geschlossene Kontur: ein Konturelement (nicht
Startpunkt)
B Frästiefe (default: Tiefe aus der Konturbeschreibung)
P Maximale Zustellung (default: Fräsen in einer Zustellung)
XS Fräsoberkante YZ-Ebene (ersetzt den Referenzdurchmesser
aus der Konturbeschreibung)
ZS Fräsoberkante XY-Ebene (ersetzt die Referenzebene aus der
Konturbeschreibung)
R Radius Ein-/Ausfahrbogen (default: 0)
 R=0: Konturelement wird direkt angefahren. Die Zustellung
erfolgt auf dem Anfahrpunkt oberhalb der Fräsebene,
danach erfolgt die senkrechte Tiefen-Zustellung.
 R>0: Der Fräser fährt einen Ein-/Ausfahrbogen, der
tangential an das Konturelement anschließt.
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor - bei C-Achsbearbeitung ohne Funktion
H Fräslaufrichtung (default: 0)
 0: Gegenlauf
 1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
RB Rückzugsebene (default: zurück zur Startposition)
 XY-Ebene: Rückzugsposition in Z-Richtung
 YZ-Ebene: Rückzugsposition in X-Richtung
(Durchmessermaß)
Q Bearbeitungsrichtung (default: 0)
 0: von innen nach außen
 1: von außen nach innen
