88 smart.Turn Units
2.5
Units
–
Bohr
en
C-A
chse
Unit „einzelne Gewindebohrung Stirnfläche“
Die Unit erstellt eine Gewindebohrung auf der Stirnfläche.
Unitname: G73_Gew_Stirn_C / Zyklus: G73 (siehe Seite 325)
Verwenden Sie die Ausziehlänge bei Spannzangen mit
Längenausgleich. Der Zyklus berechnet auf Basis der Gewindetiefe,
der programmierten Steigung und der Ausziehlänge eine neue Nenn-
Steigung. Die Nenn-Steigung ist etwas kleiner als die Steigung des
Gewindebohrers. Bei der Erstellung des Gewindes wird der Bohrer
um die „Ausziehlänge“ aus dem Spannfutter herausgezogen. Damit
erreichen Sie bessere Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S

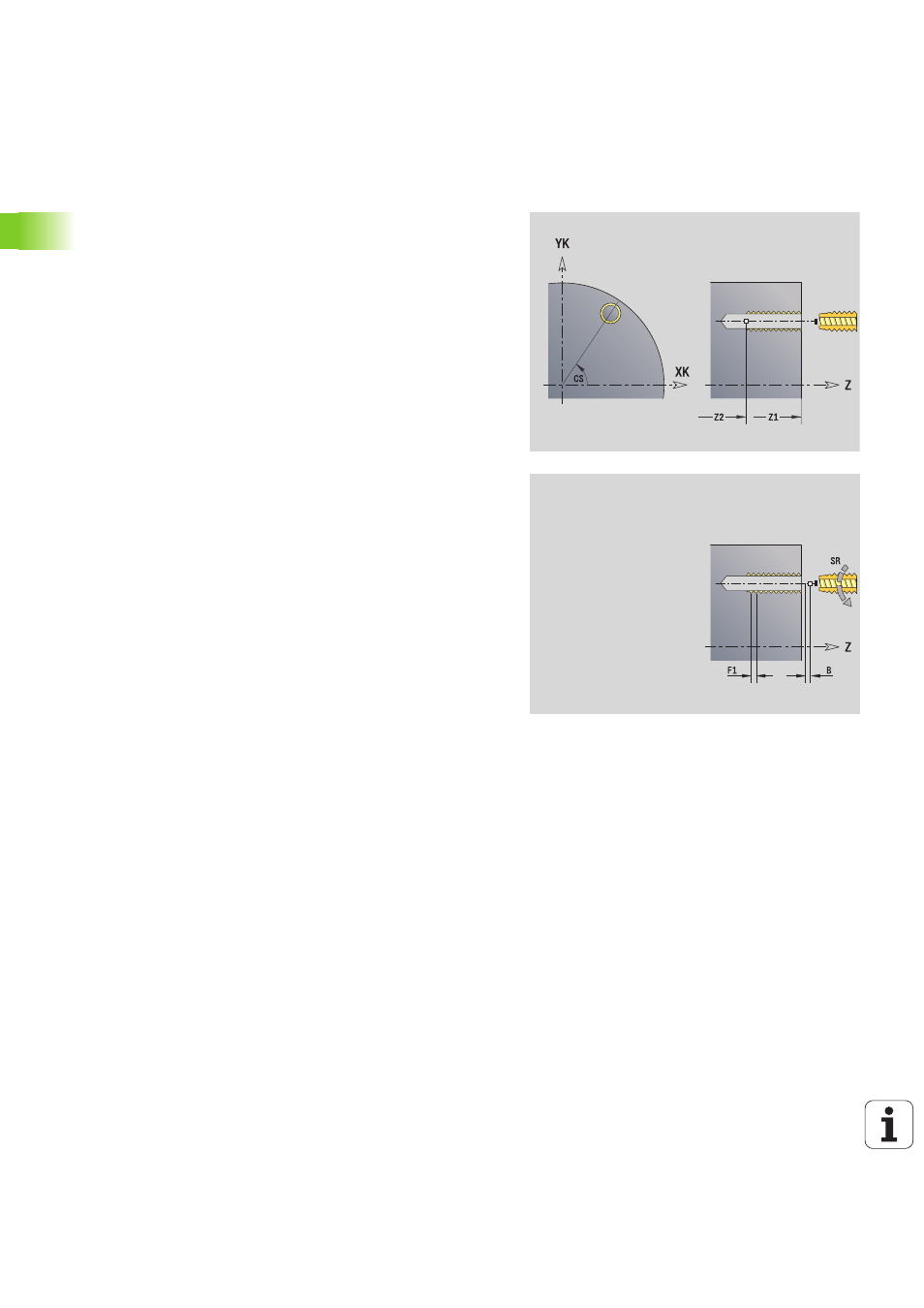

Formular Zyklus
Z1
Startpunkt Bohrung
Z2 Endpunkt Bohrung
CS Spindelwinkel
F1 Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
SP Spanbruchtiefe
SI Rückzugsabstand
Weitere Formulare: siehe Seite 58
