238 DIN-Programmierung
4.8
Mant
elfläc
henk
ont
ur
en

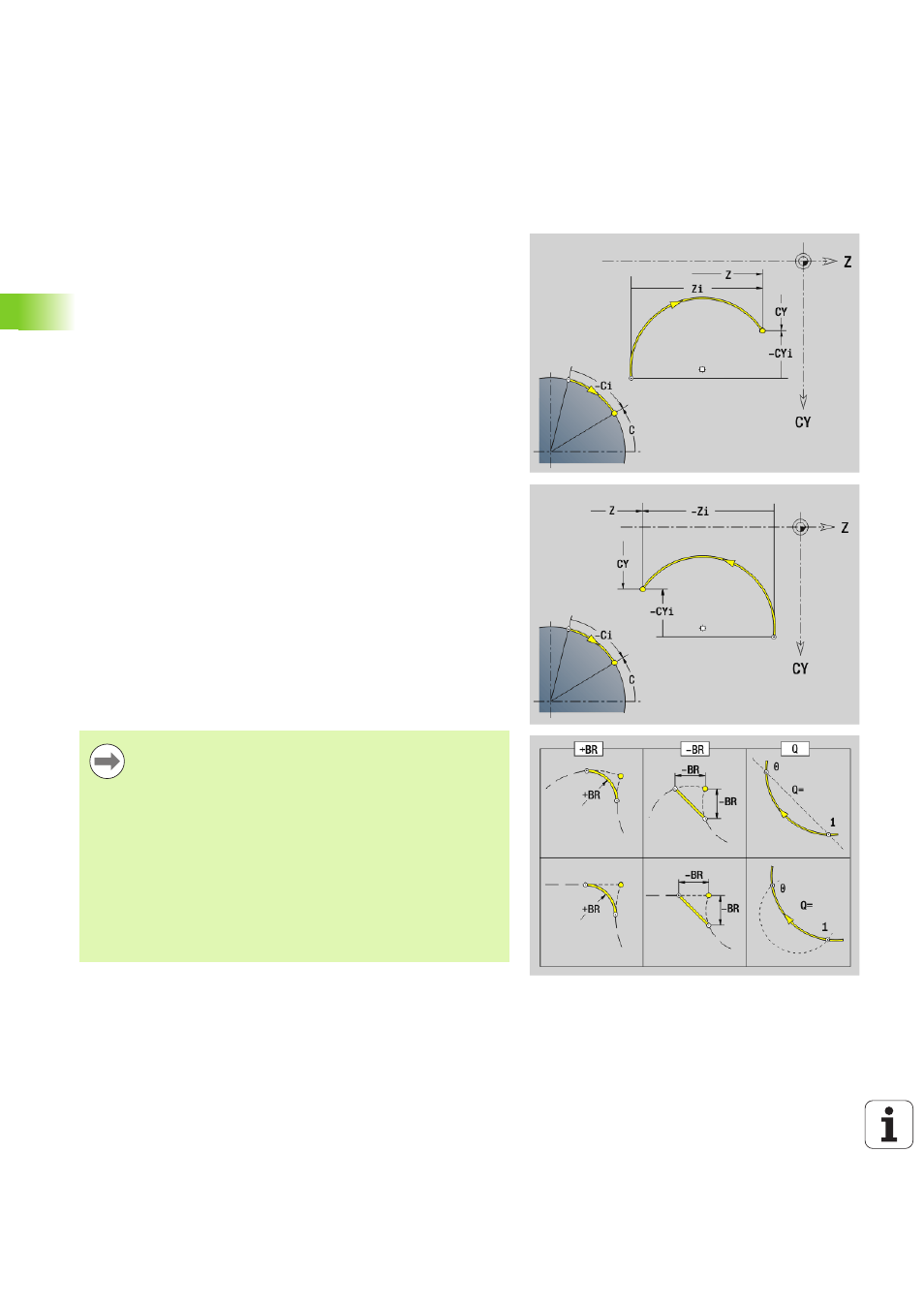

Kreisbogen Mantelflächenkontur G112-/G113-
Geo
G112/G113 definiert einen Kreisbogen in einer Mantelflächenkontur.
Drehrichtung: siehe Hilfebild
Parameter
Z Endpunkt
C Endpunkt (Endwinkel bzw. Polarwinkel)
CY Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
R Radius
K Mittelpunkt in Z–Richtung
J Winkel des Mittelpunktes als „Streckenmaß"
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade oder
einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
PZ Endpunkt (Polarradius)
W Mittelpunkt (Polarwinkel; Bezug: Werkstücknullpunkt)
PM Mittelpunkt (Polarradius; Bezug: Werkstücknullpunkt)
AR Startwinkel (Tangentenwinkel zur Drehachse)
AN Endwinkel (Tangentenwinkel zur Drehachse)
Programmierung
 Z, CY : absolut, inkremental, selbsthaltend oder „?“
 C: absolut, inkremental oder selbsthaltend
 K, J: absolut oder inkremental
 PZ, W, PM: absolut oder inkremental
 ARi: Winkel zum vorherigen Element
 ANi: Winkel zum nachfolgenden Element
 Entweder Z und C oder Z und CY bzw. K und W oder K
und J programmieren
 Entweder „Mittelpunkt" oder „Radius" programmieren
 Bei „Radius": nur Kreisbögen <= 180° möglich
