HEIDENHAIN MANUALplus 620, CNC PILOT 640 281
4.1
7
K
ont
urbez
o
g
ene
Dr
ehzyklen

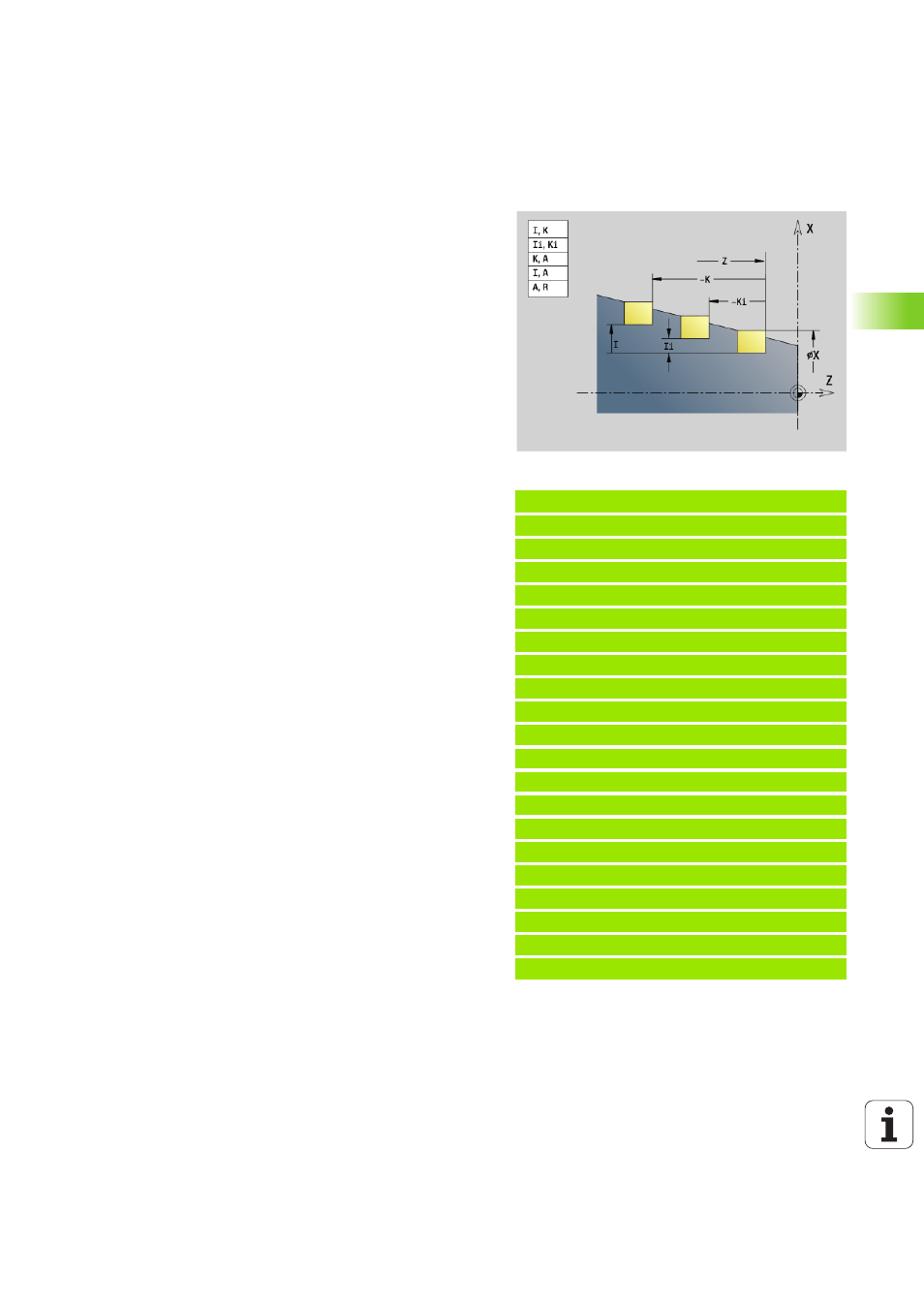

Einstich Wiederholung G740/G741
G740 und G741 werden vor G860 programmiert, um die mit Zyklus
G860 definierte Einstichkontur zu wiederholen.
Folgende Parameterkombinationen sind zulässig:
 I, K
 Ii, Ki
 I, A
 K, A
 A, R
G740 unterstützt die Parameter A und R nicht.
Beispiel: G740, G741
. . .
HILFSKONTUR ID"einstich"
N 47 G0 X50 Z0
N 48 G1 Z-5
N 49 G1 X45
N 54 G1 Z-15
N 56 G1 Z-17
BEARBEITUNG
N 162 T4
N 163 G96 S150 G95 F0.2 M3
N 165 G0 X120 Z100
N 166 G47 P2
N 167 G741 K-50 Q3 A180
N 168 G860 I0.5 K0.2 E0.15 Q0 H0
N 172 G0 X50 Z0
N 173 G1 X40
N 174 G1 Z-9
N 175 G1 X50
N 169 G80
N 170 G14 Q0
. . .
Parameter
X Startpunkt X (Durchmessermaß). Verschiebt den Startpunkt
der mit G860 definierten Einstichkontur auf diese Koordinate.
Z Startpunkt Z. Verschiebt den Startpunkt der mit G860
definierten Einstichkontur auf diese Koordinate.
I Abstand zwischen erster und letzter Einstichkontur (X-
Richtung).
K Abstand zwischen erster und letzter Einstichkontur (Z-
Richtung).
Ii Abstand zwischen den Einstichkonturen (X-Richtung).
Ki Abstand zwischen den Einstichkonturen (Z-Richtung).
Q Anzahl der Einstichkonturen
A Winkel, unter dem die Einstichkonturen angeordnet werden.
R Länge. Abstand zwischen erster und letzter Einstichkontur.
Ri Länge. Abstand zwischen den Einstichkonturen.
