522 DIN-Programmierung für die Y-Achse
6.6 Linear
- und Zir
kularbew
egung
en Y
-A
chse

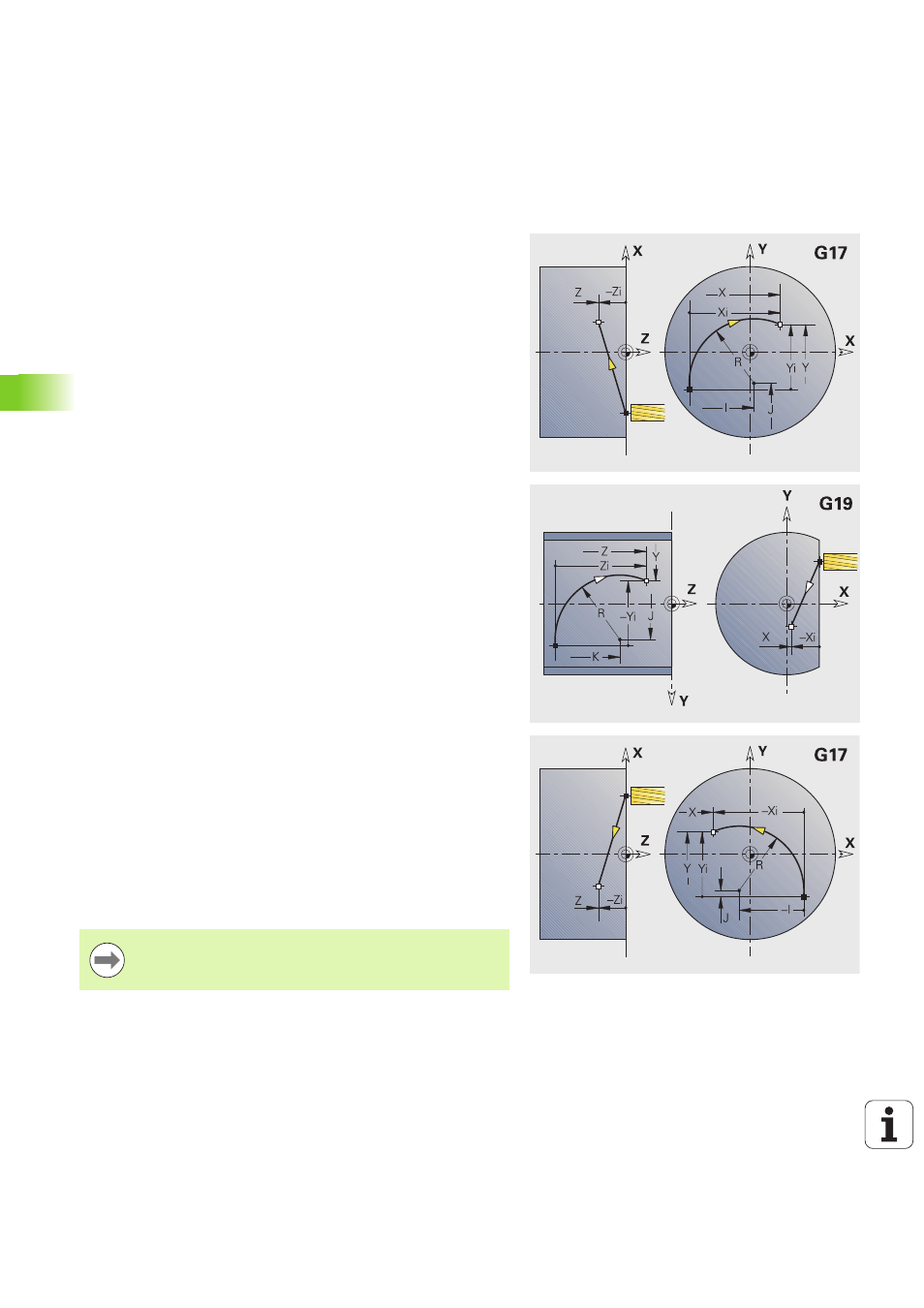

Fräsen: Zirkularbewegung G12, G13 – absolute
Mittelpunktvermaßung
G12/G13 verfährt zirkular im Vorschub zum „Endpunkt".
G12/G13 werden abhängig von der Bearbeitungsebene ausgeführt:
 G17 Interpolation in der XY-Ebene
 Zustellung in Z-Richtung
 Mittelpunktsdefinition: mit I, J
 G18 Interpolation in der XZ-Ebene
 Zustellung in Y-Richtung
 Mittelpunktsdefinition: mit I, K
 G19 Interpolation in der YZ-Ebene
 Zustellung in X-Richtung
 Mittelpunktsdefinition: mit J, K
Ist der Kreismittelpunkt nicht programmiert, berechnet die Steuerung
den Mittelpunkt, der den kürzesten Kreisbogen ergibt.
Parameter
X Endpunkt (Durchmessermaß)
Y Endpunkt
Z Endpunkt
I Mittelpunkt absolut (Radiusmaß)
J Mittelpunkt absolut
K Mittelpunkt absolut
R Radius
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 Q=0: naher Schnittpunkt
 Q=1: entfernter Schnittpunkt
B Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 B=0: nicht tangentialer Übergang
 B>0: Radius der Rundung
 B<0: Breite der Fase
E Sondervorschubfaktor für die Fase/ Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * E (0 < E <= 1)
Programmierung X, Y, Z : absolut, inkremental,
selbsthaltend oder „?“
