Einfacher Gewindezyklus G32

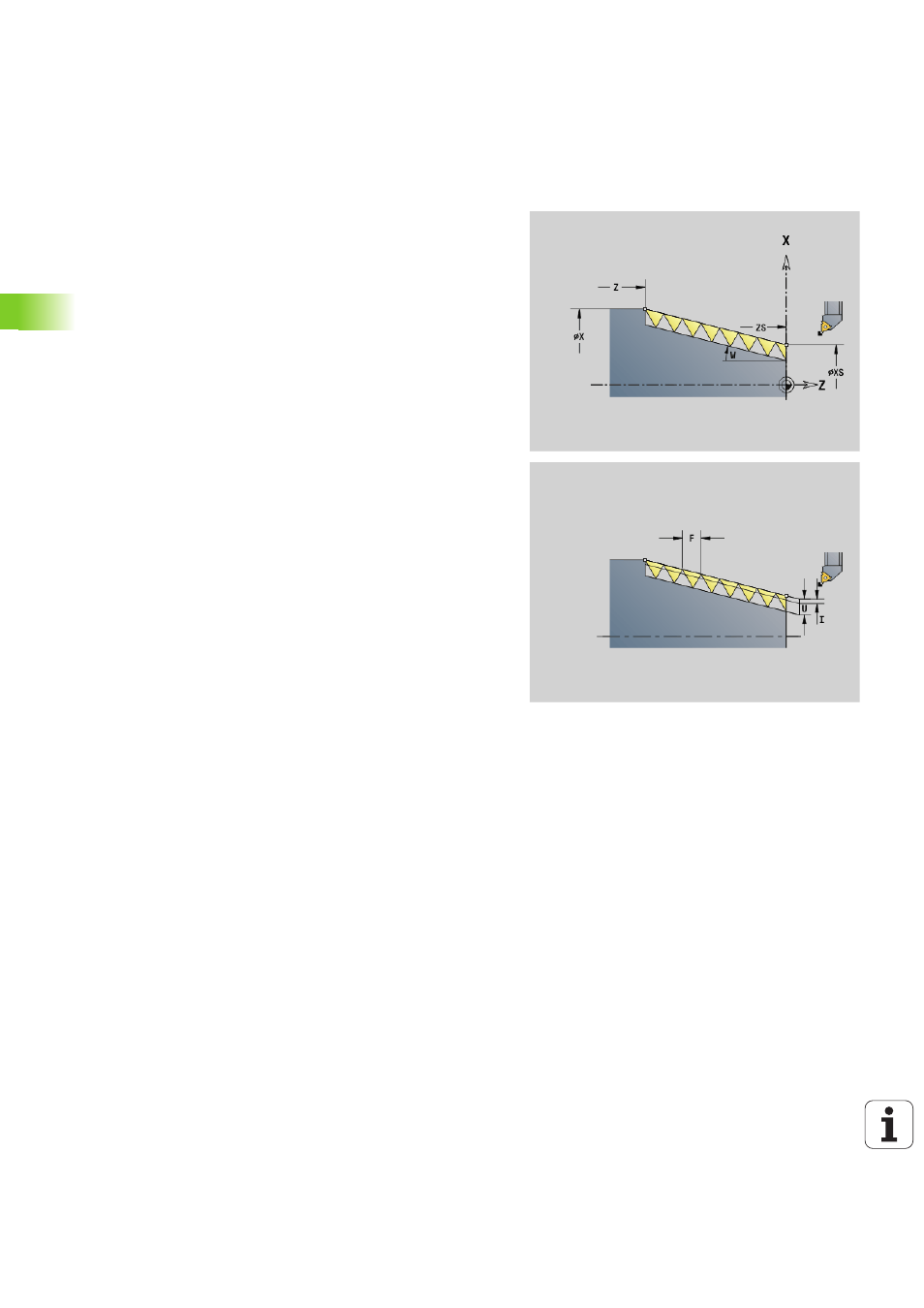

G32 erstellt ein einfaches Gewinde in beliebiger Richtung und Lage
(Längs-, Kegel- oder Plangewinde; Innen- oder Außengewinde).
Parameter
X Endpunkt Gewinde (Durchmessermaß)
Z Endpunkt Gewinde
XS Anfangspunkt Gewinde (Durchmessermaß)
ZS Anfangspunkt Gewinde
BD Außen-/Innengewinde:
 0: Außengewinde
 1: Innengewinde
F Gewindesteigung
U Gewindetiefe
Keine Eingabe: die Gewindetiefe wird automatisch berechnet:
 Außengewinde (0.6134 * F)
 Innengewinde (0.5413 * F))
I Maximale Schnitttiefe
IC Anzahl Schnitte. Die Zustellung wird aus IC und U berechnet.
Nutzbar bei:
 V=0 (konstanter Spanquerschnitt)
 V=1(konstante Zustellung)
V Zustellart (default: 0); detaillierte Informationen siehe Seite 298
 0: konstanter Spanquerschnitt bei allen Schnitten
 1: konstante Zustellung
 2: mit Restschnittaufteilung. Erste Zustellung=„Rest“ der
Division Gewindetiefe/Schnitttiefe. „Letzter Schnitt" wird in
1/2-, 1/4-, 1/8- und 1/8-Schnitt aufgeteilt.
 3: Zustellung wird aus Steigung und Drehzahl berechnet
 4: wie MANUALplus 4110
 5: konstante Zustellung (wie in 4290)
 6: konstant mit Rest (wie in 4290)
H Versatzart zum Glätten der Gewindeflanken (default: 0)
 0: ohne Versatz
 1: Versatz von links
 2: Versatz von rechts
 3: Versatz abwechselnd rechts/links
WE Abhebemethode bei K=0 (default: 0)
 0: G0 am Ende
 1: Abheben im Gewinde
K Auslauflänge am Gewindeendpunkt (default: 0)
W Kegelwinkel (Bereich: –45° < W < 45°) – (default: 0)
Lage des Kegelgewindes in Bezug zur Längs- oder Planachse:
 W>0: steigende Kontur (in Bearbeitungsrichtung)
 W<0: fallende Kontur
