Unit „Kegelgewinde“
Die Unit erstellt ein ein- oder mehrgängiges, kegelförmiges Innen-
oder Außengewinde.
Unitname: G32_KEG / Zyklus: G32 (siehe Seite 304)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindedrehen
 beeinflusste Parameter: F, S

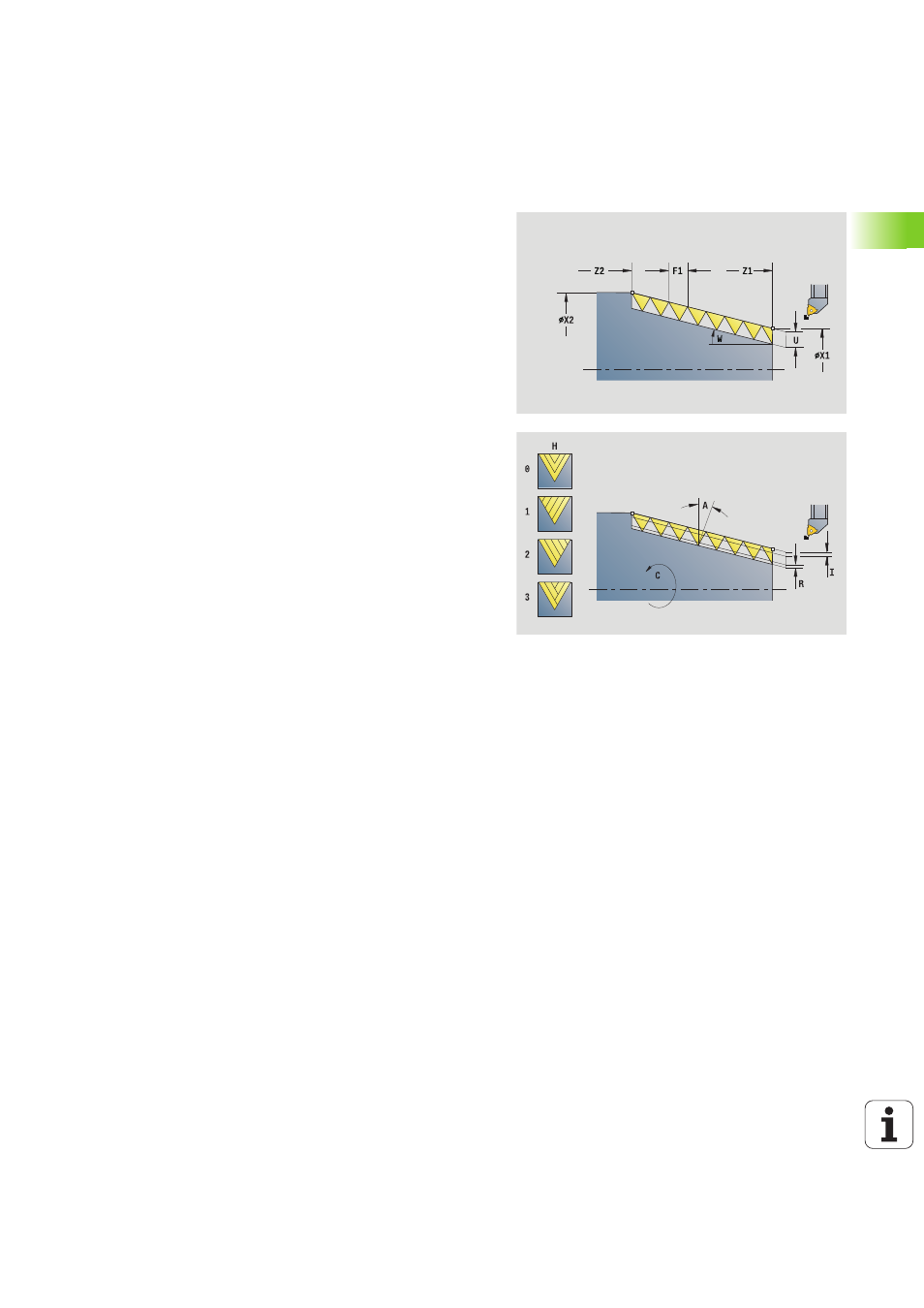

Formular Gewinde
O
Gewindeort
 0: Innengewinde (Zustellung in +X)
 1: Außengewinde (Zustellung in –X)
X1, Z1 Startpunkt Gewinde (X1: Durchmessermaß)
X2, Z2 Endpunkt Gewinde (X2: Durchmessermaß)
W Kegelwinkel (Bezug: Z-Achse; –45°<W<45°)
F1 Gewindesteigung
U Gewindetiefe (automatisch für metrisches ISO-Gewinde)
KE Auslaufposition
 0: am Ende des Gewindeschnitts
 1: am Anfang des Gewindeschnitts
K Auslauflänge
