Adressparameter
Koordinaten programmieren Sie absolut oder inkremental. Geben Sie
die Koordinaten X, Y, Z, XK, YK, C nicht an, werden sie von dem vorher
ausgeführten Satz übernommen (selbsthaltend).
Unbekannte Koordinaten der Hauptachsen X, Y oder Z errechnet die
Steuerung, wenn Sie „?“ programmieren (Vereinfachte Geometrie-
Programmierung – VGP).
Die Bearbeitungs-Funktionen G0, G1, G2, G3, G12 und G13 sind
selbsthaltend. Das heißt, die Steuerung übernimmt den
vorhergehenden G-Befehl, wenn im nachfolgenden Satz die
Adressparameter X, Y, Z, I oder K ohne G-Funktion programmiert sind.
Dabei werden Absolutwerte als Adressparameter vorausgesetzt.
Die Steuerung unterstützt variable und mathematische Ausdrücke als
Adressparameter.
Adressparameter editieren:
 Dialogbox aktivieren

Cursor auf das Eingabefeld positionieren und Werte eingeben/
ändern, oder
 mit den Softkeys erweiterte Eingabemöglichkeiten nutzen.
 „?“ programmieren (VGP)
 Wechsel „Inkremental – Absolut“
 Variableneingabe aktivieren
 Konturreferenz übernehmen

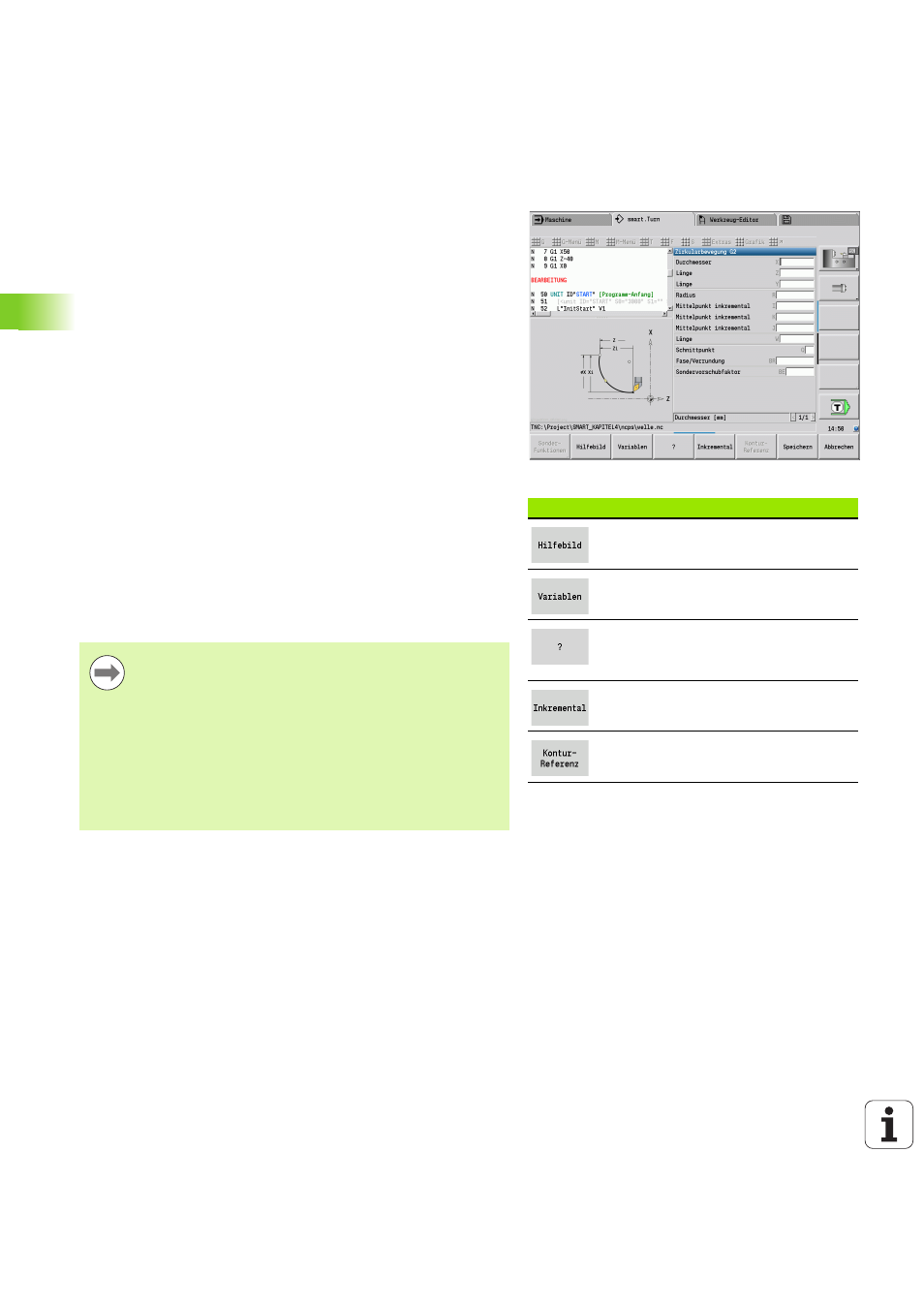

Softkeys im G-Dialog
Blendet abwechselnd das Hilfebild ein
und aus.
Öffnet die Alphatastatur zur
Variableneingabe (GOTO-Taste)
Fügt das Fragezeichen zur Aktivierung
der „Vereinfachten Geometrie
Programmierung“ ein.
Schaltet den aktuellen Eingabeparameter
auf Inkrementalprogrammierung um.
Ermöglicht die Übernahme der
Konturreferenzen für NS und NE.
Verwenden Sie die „Vereinfachte Geometrie
Programmierung“ bei fehlenden Ziel- oder
Mittelpunktkoordinaten. Die VGP bietet folgende
Möglichkeiten:
 ?: Die Steuerung berechnet den Wert.
 ?>: Die Steuerung berechnet den Wert. Bei zwei
Lösungen verwendet die Steuerung den höheren Wert.
 ?<: Die Steuerung berechnet den Wert. Bei zwei
Lösungen verwendet die Steuerung den niedrigeren
Wert.
