HEIDENHAIN MANUALplus 620, CNC PILOT 640 69
2.2
Units
–
Sc
hr
uppen

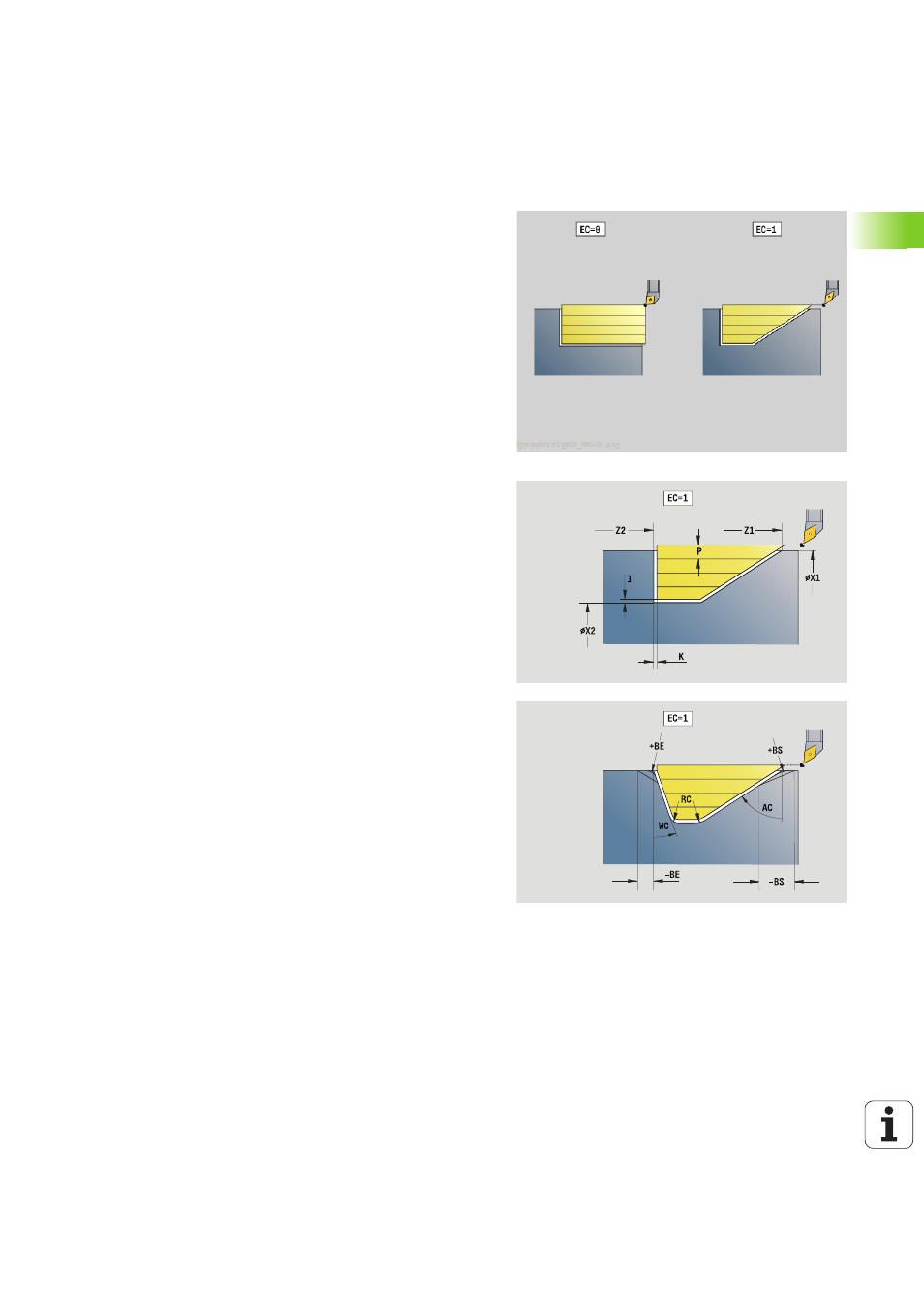

Unit „Schruppen längs, direkte Kontureingabe“
Die Unit zerspant die mit den Parametern beschriebene Kontur. In EC
legen Sie fest, ob eine „normale“ Kontur oder eine Eintauchkontur
vorliegt.
Unitname: G810_G80 / Zyklus: G810 (siehe Seite 268)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schruppen
 beeinflusste Parameter: F, S, E, P
Formular Kontur
EC
Konturart
 0: normale Kontur
 1: Eintauch-Kontur
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
RC Verrundung: Radius in der Konturecke
AC Anfangswinkel: Winkel erstes Konturelement
(Bereich: 0° < 90°)
WC Endwinkel: Winkel letztes Konturelement
(Bereich: 0° < 90°)
BS -Fase/+Verrundung am Anfang:
 BS>0: Radius der Verrundung
 BS<0: Abschnittslänge der Fase
BE -Fase/+Verrundung am Ende
 BE>0: Radius der Verrundung
 BE<0: Abschnittslänge der Fase
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung zum Spanbrechen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch das Unterbrechen der
Vorschubbewegung wird der Span gebrochen.
Formular Zyklus
P
Maximale Zustellung
I, K Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
E Eintauchverhalten
 E>0: Eintauchvorschub bei der Bearbeitung von
fallenden Konturelementen. Fallende Konturelemente
werden bearbeitet.
 Keine Eingabe: Der Eintauchvorschub wird, bei der
Bearbeitung von fallenden Konturelementen, reduziert –
maximal 50%. Fallende Konturelemente werden
bearbeitet.
H Konturglättung
 0: nach jedem Schnitt entlang der Kontur (innerhalb des
Zustellbereichs)
 1: Konturglättung nach dem letzten Schnitt (gesamte
Kontur); abheben unter 45°
 2: keine Konturglättung; abheben unter 45°
Weitere Formulare: siehe Seite 58
