Kontur- und Figurfräszyklus Stirnfläche G793

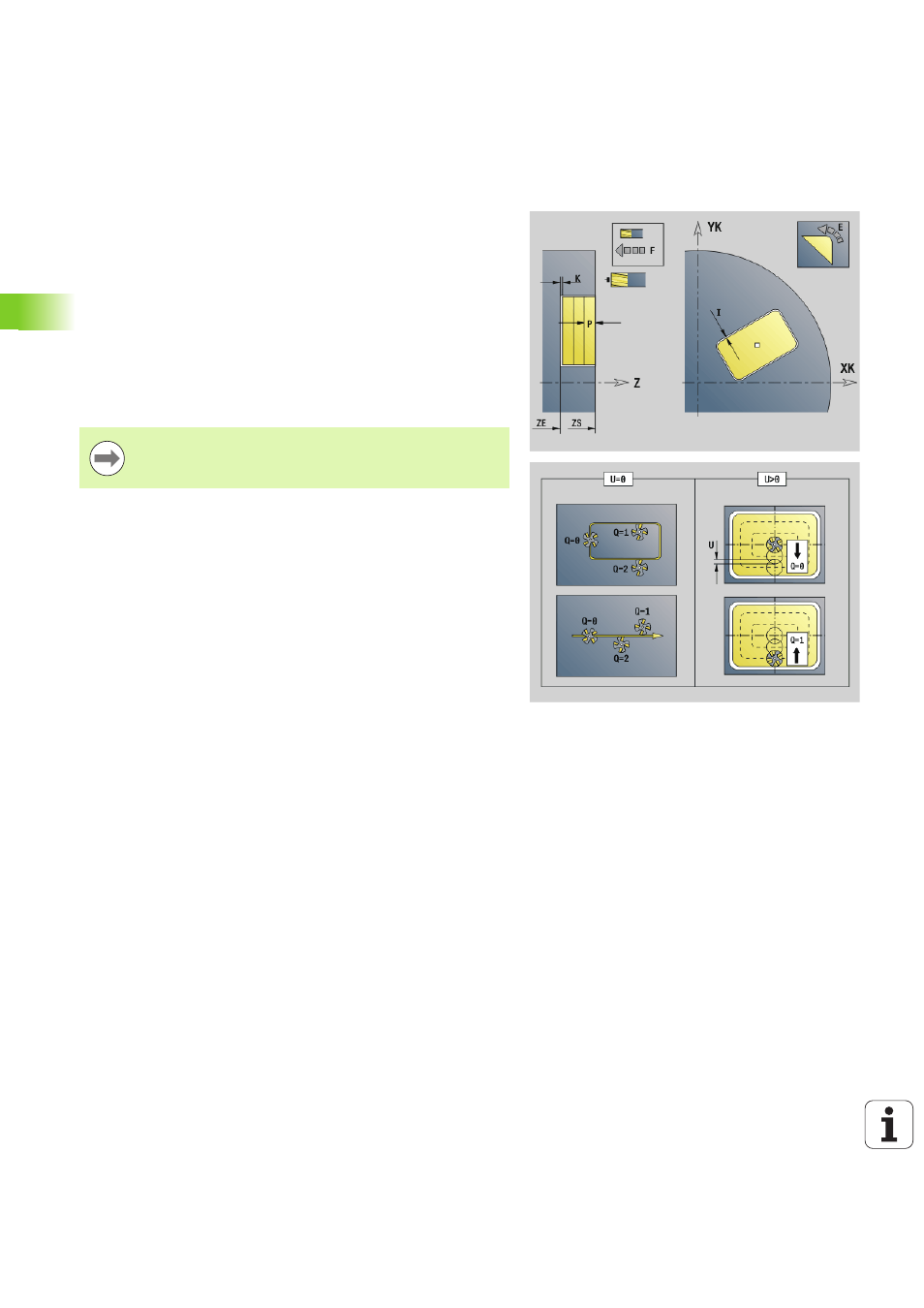

G793 fräst Figuren oder „freie Konturen“ (offen oder geschlossen).
Dem G793 folgt:
 die zu fräsende Figur mit:
 Konturdefinition der Figur (G301..G307) – Siehe „Stirn-/
Rückseitenkonturen” auf Seite 228.
 Abschluss der Fräskontur (G80)
 die freie Kontur mit:
 Anfangspunkt der Fräskontur (G100)
 Fräskontur (G101, G102, G103)
 Abschluss der Fräskontur (G80)
Benutzen Sie bevorzugt die Konturbeschreibung mit ICP
im Geometrieteil des Programms und die Zyklen G840,
G845 sowie G846.
Parameter
ZS Fräsoberkante
ZE Fräsgrund
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
U Überlappungsfaktor Kontur- oder Taschenfräsen (default: 0)
 U=0: Konturfräsen
 U>0: Taschenfräsen – minimale Überlappung der
Fräsbahnen = U*Fräserdurchmesser
R Einfahrradius (Radius Ein-/Ausfahrbogen) – (default: 0)
 R=0: Konturelement wird direkt angefahren; Zustellung auf
Anfahrpunkt oberhalb der Fräsebene – danach senkrechte
Tiefen-Zustellung
 R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an das
Konturelement anschließt
 R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen, der
tangential an das Konturelement anschließt
 R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement;
Konturelement wird tangential an-/abgefahren
I Aufmaß konturparallel
K Aufmaß Z
F Zustellvorschub
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
H Fräslaufrichtung (default: 0): beeinflusst gemeinsam mit der
Drehrichtung des Fräsers die Fräsrichtung
 0: Gegenlauf
 1: Gleichlauf
