514 DIN-Programmierung für die Y-Achse
6.3
K
o
nt
ur
en
der
YZ-Ebene

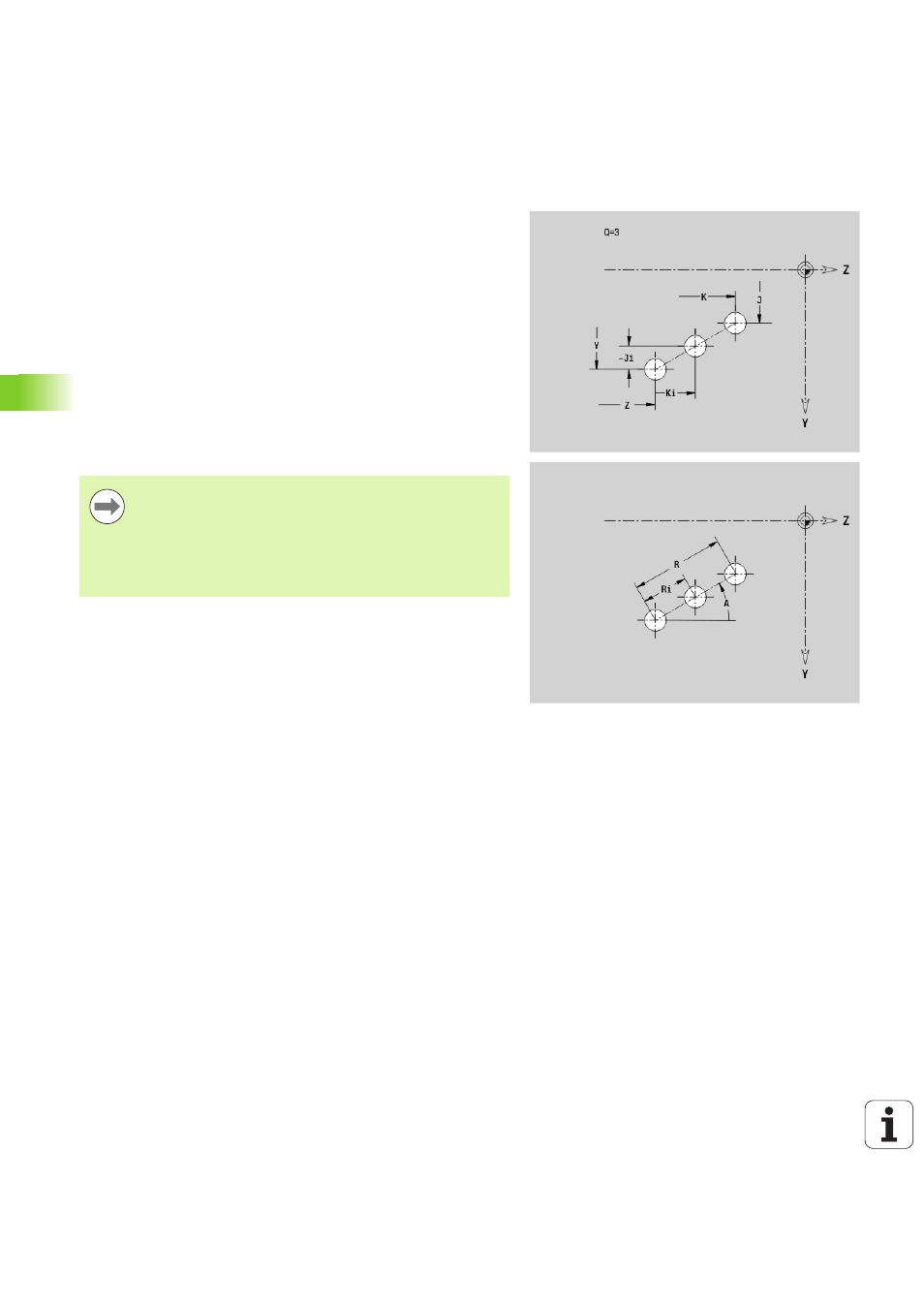

Muster linear YZ-Ebene G481-Geo
G481 definiert ein lineares Muster in der YZ-Ebene. G481 wirkt auf die
im Folgesatz definierte Figur (G380..385, G387).
Parameter
Q Anzahl der Figuren
Y 1. Musterpunkt
Z 1. Musterpunkt
J Endpunkt Muster (Y-Richtung)
K Endpunkt Muster (Z-Richtung)
Ji Abstand zwischen zwei Figuren (in Y-Richtung)
Ki Abstand zwischen zwei Figuren (in Z-Richtung)
A Lagewinkel der Längsachse des Musters (Bezug: positive
Z-Achse)
R Länge (Gesamtlänge Muster)
Ri Musterabstand (Abstand zwischen zwei Figuren)
Programmierhinweise
 Die Bohrung/Figur im Folgesatz ohne Mittelpunkt
programmieren.
 Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
