YZ-Ebene
Kreisbogen YZ-Ebene G182/G183-Geo
G182/G183 definiert einen Kreisbogen in einer Kontur der YZ-Ebene.

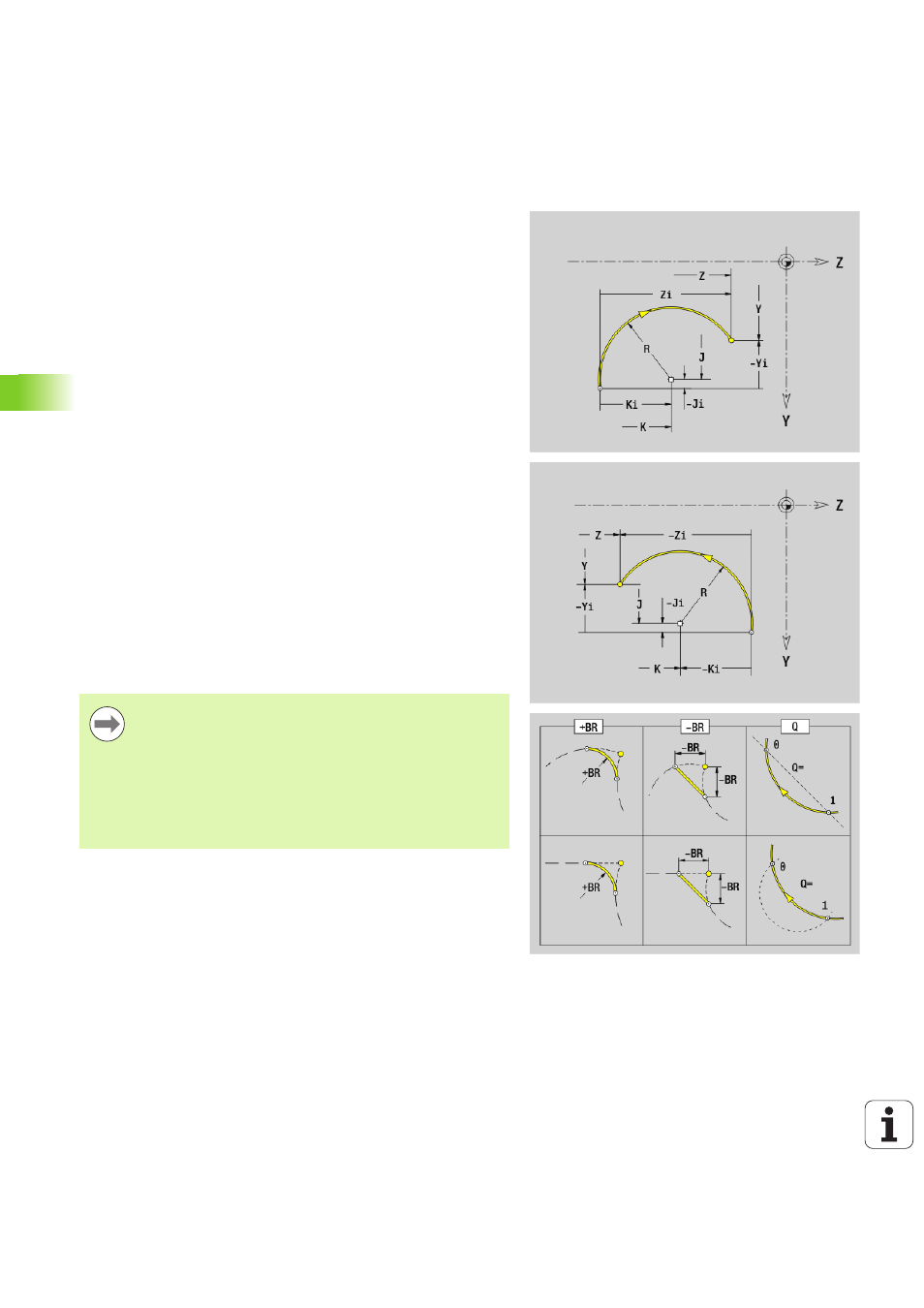

Drehrichtung: siehe Hilfebild
Parameter
Y Endpunkt (Radiusmaß)
Z Endpunkt
R Radius
J Mittelpunkt (Y-Richtung)
K Mittelpunkt (Z-Richtung)
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
PZ Endpunkt (Polarradius; Bezug: Werkstücknullpunkt)
W Endpunkt (Polarwinkel; Bezug: Werkstücknullpunkt)
PM Mittelpunkt (Polarradius; Bezug: Werkstücknullpunk)
WM Mittelpunkt (Polarwinkel; Bezug: Werkstücknullpunkt)
AR
Startwinkel (Tangentenwinkel zur Drehachse)
AN Endwinkel (Tangentenwinkel zur Drehachse)
Programmierung
 Y, Z: absolut, inkremental, selbsthaltend oder „?“
 J, K: absolut oder inkremental
 PZ, W, PM, WM: absolut oder inkremental
 ARi: Winkel zum vorherigen Element
 ANi: Winkel zum nachfolgenden Element
 Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
