HEIDENHAIN MANUALplus 620, CNC PILOT 640
125
2.8
Units
–
Gewinde

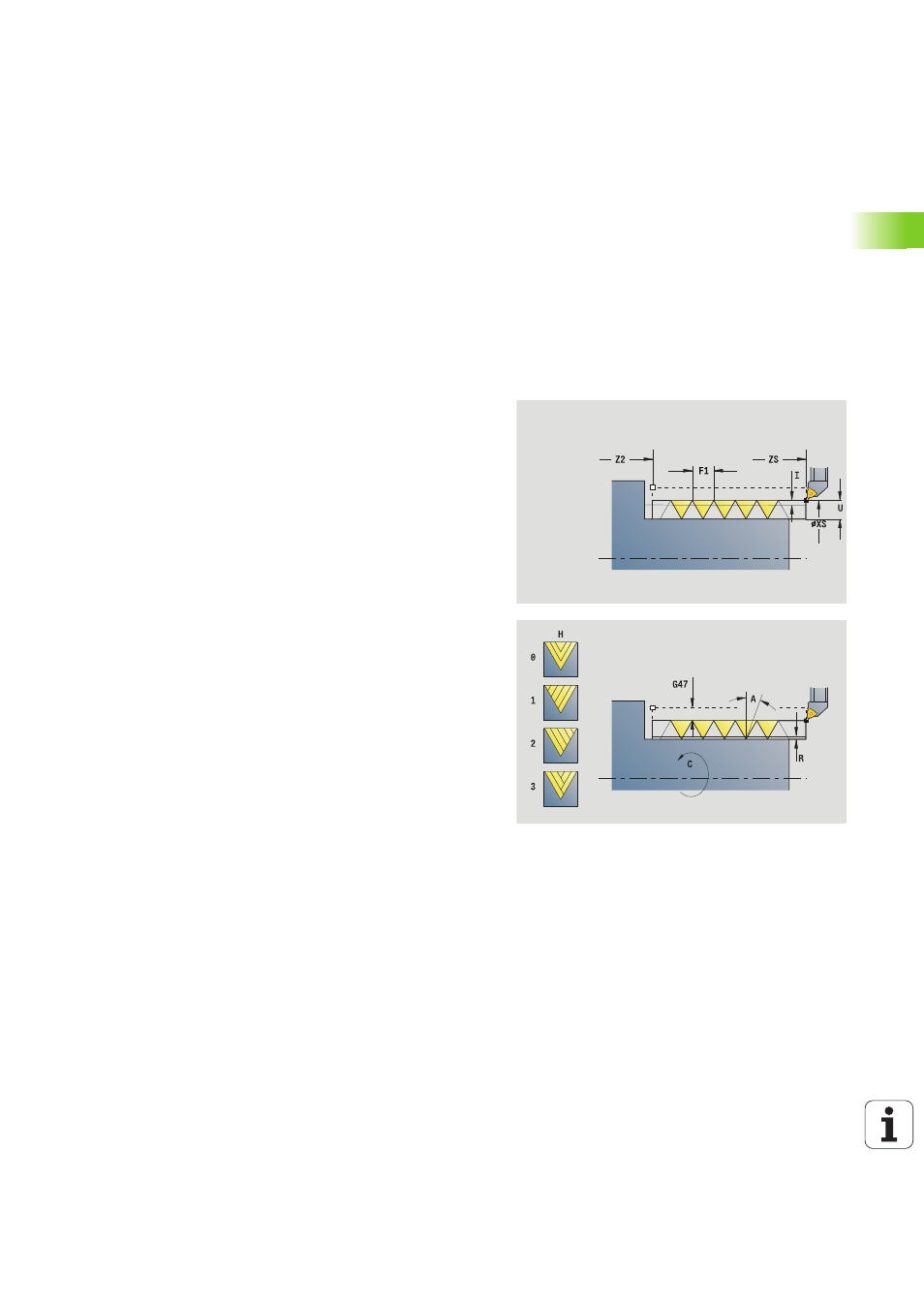

Unit „Gewinde direkt“
Die Unit erstellt ein einfaches Innen- oder Außengewinde in
Längsrichtung.
Unitname: G32_MAN / Zyklus: G32 (siehe Seite 304)
6: konstante Zustellung mit Restschnittaufteilung (4290)
Die Steuerung verwendet bei jeder Zustellung dieselbe
Schnitttiefe, wobei die Schnitttiefe der maximalen Zustellung I
entspricht. Falls das Vielfache der Schnitttiefe nicht der
Gewindetiefe entspricht, verwendet die Steuerung die
verbleibende Restschnitttiefe für die erste Zustellung. Durch die
Restschnittaufteilung teilt die Steuerung die letzte Schnitttiefe in
vier Schnitte auf, wobei der erste Schnitt der Hälfte, der zweite
einem Viertel und der dritte und vierte einem Achtel der
berechneten Schnitttiefe entsprechen.
Zugriff zur Technologie-Datenbank:
Bearbeitungsart: Gewindedrehen
beeinflusste Parameter: F, S
Formular Gewinde
O
Gewindeort
0: Innengewinde (Zustellung in +X)
1: Außengewinde (Zustellung in –X)
APP
Anfahren siehe Seite 63
XS
Startdurchmesser
ZS
Startposition Z
Z2
Endpunkt Gewinde
F1
Gewindesteigung
U
Gewindetiefe (automatisch für metrisches ISO-Gewinde)
I
Maximale Zustellung (Radiusmaß)
IC
Anzahl Schnitte (nur, wenn I nicht programmiert und
Zustellung V=0 oder V=1)
KE
Auslaufposition
0: am Ende des Gewindeschnitts
1: am Anfang des Gewindeschnitts
K
Auslauflänge
