230 DIN-Programmierung
4.7
Stir
n-/Rüc
kseit
enk
ont
ur
en

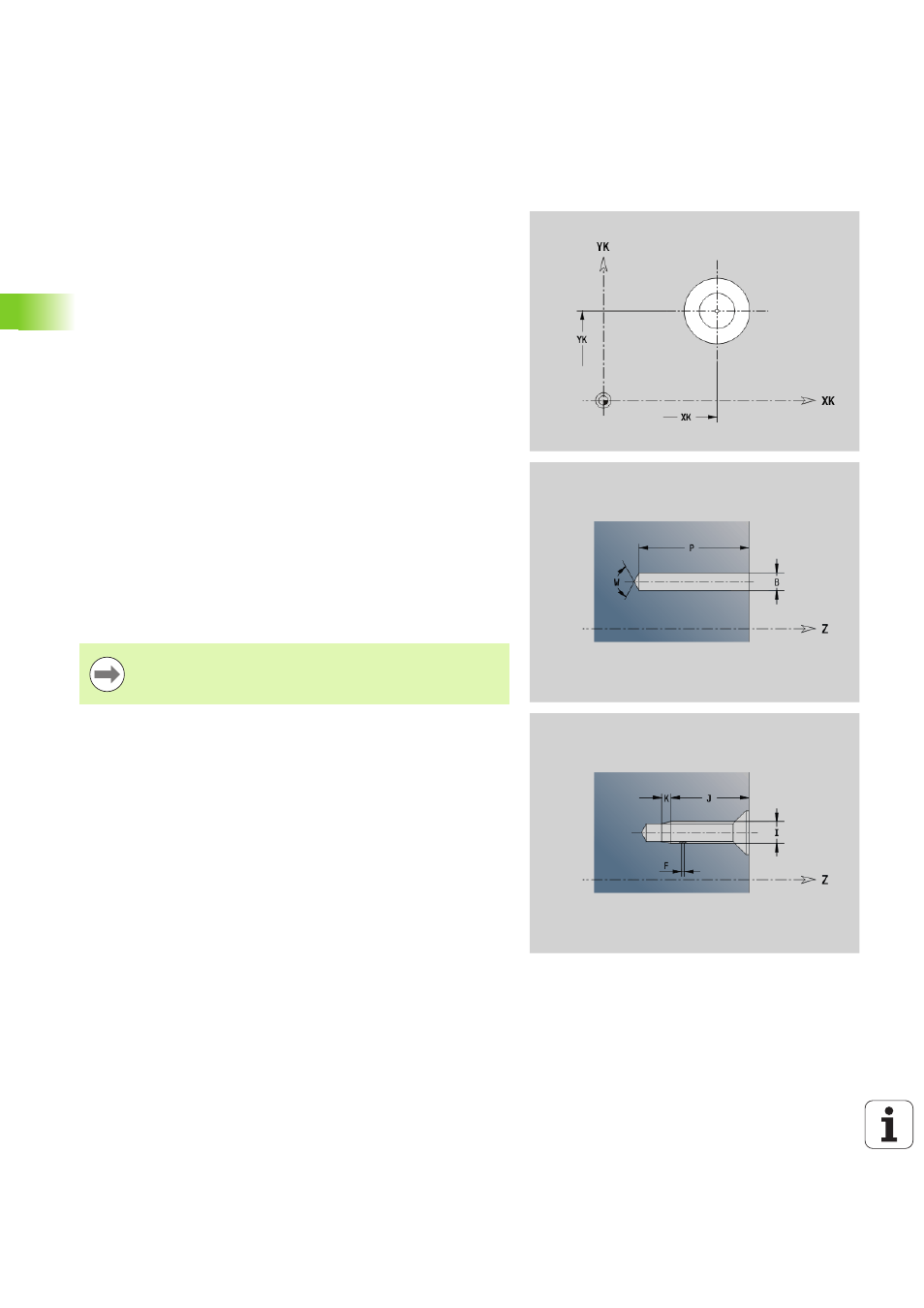

Bohrung Stirn-/Rückseite G300-Geo
G300 definiert eine Bohrung mit Senkung und Gewinde in einer Stirn-
oder Rückseitenkontur.
Parameter
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
B
Bohrdurchmesser
P Bohrtiefe (ohne Bohrspitze)
W Spitzwinkel (default: 180°)
R
Senkdurchmesser
U Senktiefe
E Senkwinkel
I Gewindedurchmesser
J Gewindetiefe
K Gewindeschnitt (Auslauflänge)
F Gewindesteigung
V Links– oder Rechtsgewinde (default: 0)
 0: Rechtsgewinde
 1: Linksgewinde
A Winkel zur Z-Achse; Neigung der Bohrung
 Bereich für Stirnseite: –90° < A < 90° (default: 0°)
 Bereich für Rückseite: 90° < A < 270° (default: 180° )
O Zentrierdurchmesser
Bearbeiten Sie G300-Bohrungen mit G71..G74.
