HEIDENHAIN MANUALplus 620, CNC PILOT 640 285
4.1
7
K
ont
urbez
o
g
ene
Dr
ehzyklen

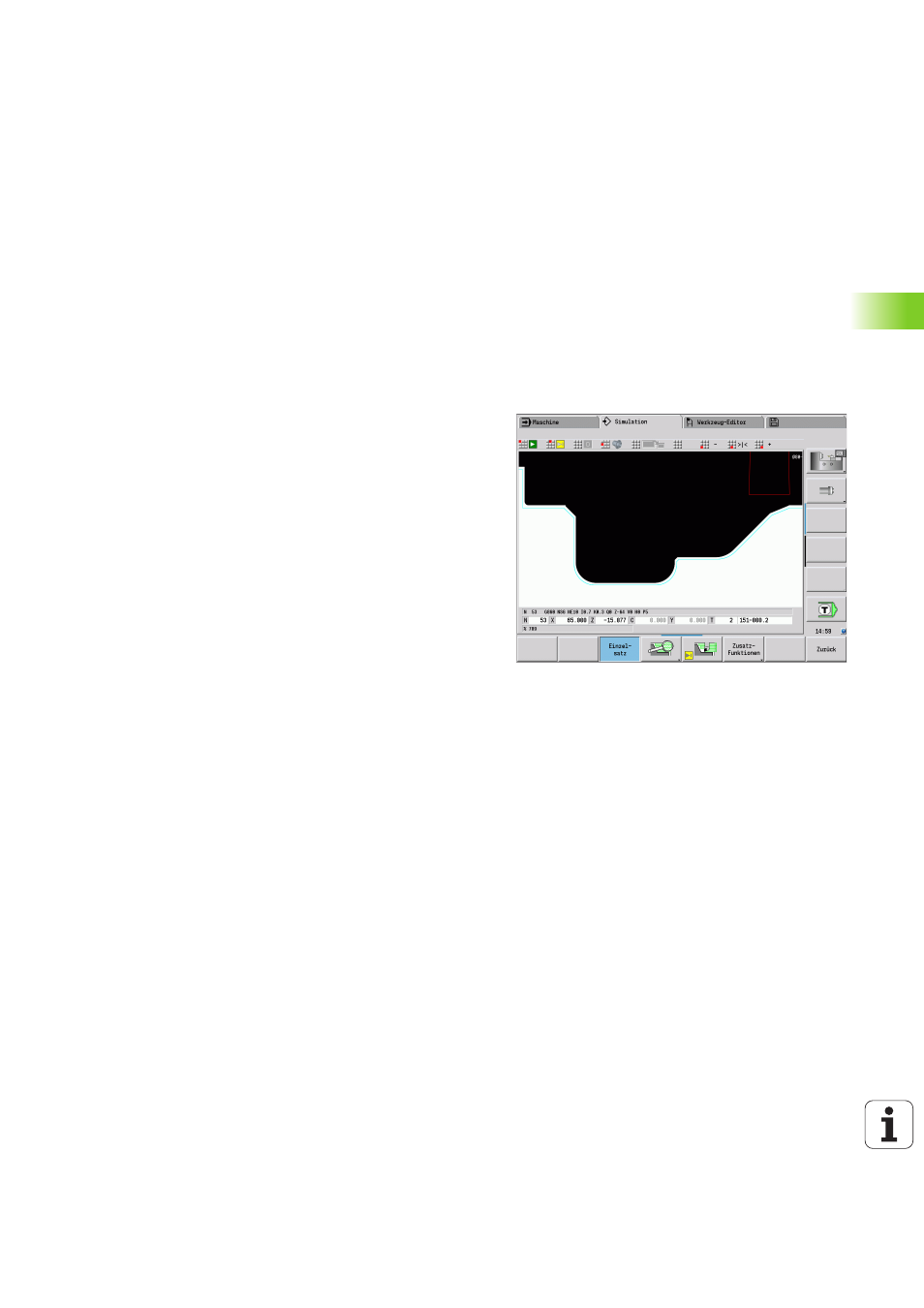

Bearbeitungshinweise:
 Übergang Dreh- auf Stechbearbeitung: Vor einem Wechsel von
der Dreh- zur Stechbearbeitung zieht die Steuerung das Werkzeug
um 0,1 mm zurück. Damit wird erreicht, dass sich eine „verkippte“
Schneide zur Stechbearbeitung gerade stellt. Das erfolgt
unabhängig von der „Versatzbreite B“.
 Innenrundungen und -fasen : Abhängig von der Stecherbreite und
den Rundungsradien werden vor Bearbeitung der Rundung
Stechhübe ausgeführt, die einen „fließenden Übergang“ von der
Stech- zur Drehbearbeitung vermeiden. Damit wird eine
Beschädigung des Werkzeugs verhindert.
 Kanten : Freistehende Kanten werden per Stechbearbeitung
zerspant. Das vermeidet „hängende Ringe“.
Zyklusablauf (bei Q=0 oder 1)
1
Errechnet die Zerspanbereiche und die Schnittaufteilung.
2 Stellt vom Startpunkt aus für den ersten Schnitt zu, unter
Berücksichtigung des Sicherheitsabstandes.
 Radialeinstich: erst Z-, dann X-Richtung
 Axialeinstich: erst X-, dann Z-Richtung
3 Sticht ein (Stechbearbeitung).
4 Zerspant rechtwinklig zur Stechrichtung (Drehbearbeitung).
5 Wiederholt 3...4, bis der Zerspanbereich bearbeitet ist.
6 Wiederholt gegebenenfalls 2...5, bis alle Zerspanbereiche
bearbeitet sind.
7 Wenn Q=0: schlichtet die Kontur
