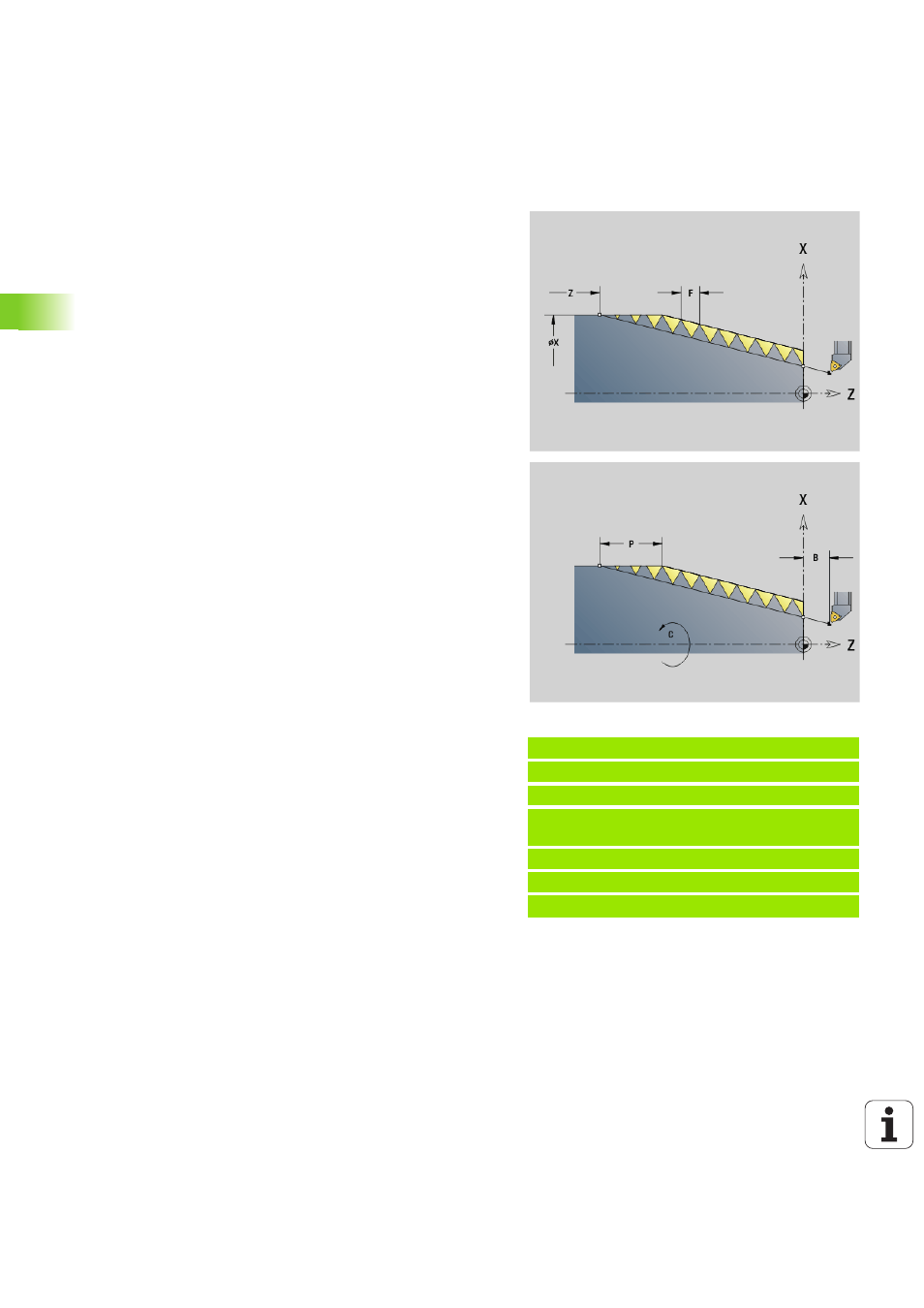

Gewinde-Einzelweg G33
G33 führt einen einzelnen Gewindeschnitt durch. Die Richtung des
Gewinde-Einzelwegs ist beliebig (Längs-, Kegel- oder Plangewinde;
Innen- oder Außengewinde). Durch Programmierung mehrerer G33
nacheinander erstellen Sie verkettete Gewinde.
Positionieren Sie das Werkzeug um die „Anlauflänge B“ vor dem
Gewinde, wenn der Schlitten auf Vorschubgeschwindigkeit
beschleunigen muss. Und berücksichtigen Sie die „Überlauflänge P“
vor
dem „Endpunkt Gewinde“, wenn der Schlitten abbremsen muss.
Anlauflänge B:
Der Schlitten benötigt einen Anlauf vor dem
eigentlichen Gewinde, um auf die programmierte
Vorschubgeschwindigkeit zu beschleunigen.
Default: cfgAxisProperties/SafetyDist
Überlauflänge P:
Der Schlitten benötigt einen Überlauf am Ende des
Gewindes, um den Schlitten abzubremsen. Beachten Sie, dass die
achsparallele Strecke „P“ auch bei einem schrägen Gewindeauslauf
ausgefahren wird.
P=0: Einleitung eines verketteten Gewindes
P>0: Ende eines verketteten Gewindes
Startwinkel C:
Am Ende des „Anlaufwegs B“ ist die Spindel auf der
Position „Startwinkel C“.
Beispiel: G33
. . .
N1 T5 G97 S1100 G95 F0.5 M3
N2 G0 X101.84 Z5
N3 G33 X120 Z-80 F1.5 P0 [Gewinde-
Einzelweg]
N4 G33 X140 Z-122.5 F1.5
N5 G0 X144
. . .
Parameter
X
Endpunkt Gewinde (Durchmessermaß)
Z
Endpunkt Gewinde
F
Gewindesteigung
B
Anlauflänge (Länge des Beschleunigungswegs)
P
Überlauflänge (Länge des Bremswegs)
C
Startwinkel (Gewindeanfang liegt definiert zu nicht-
rotationssymmetrischen Konturelementen) – (default: 0)
H
Bezugsrichtung für die Gewindesteigung (default: 0)
0: Vorschub auf Z-Achse für Längs- und Kegelgewinde bis
maximal +45°/–45° zur Z-Achse
1: Vorschub auf X-Achse für Plan- und Kegelgewinde bis
maximal +45°/–45° zur X-Achse
3: Bahnvorschub
E
Variable Steigung (default: 0) – (z. Zt. ohne Wirkung)
I
Rückzugsabstand X – Abhebeweg für Stopp im Gewinde
inkrementaler Weg
K
Rückzugsabstand Z – Abhebeweg für Stopp im Gewinde
inkrementaler Weg
