572 TURN PLUS
7.
5
Beispiel
Gewinde:
 „Form > Gewinde“ wählen

„Basiselement für Gewinde“ selektieren
 Dialogbox „Gewinde“: „ISO DIN 13“ auswählen
 Softkey „Zurück” drücken: zurück zum Hauptmenü
Rüsten, Werkstück spannen


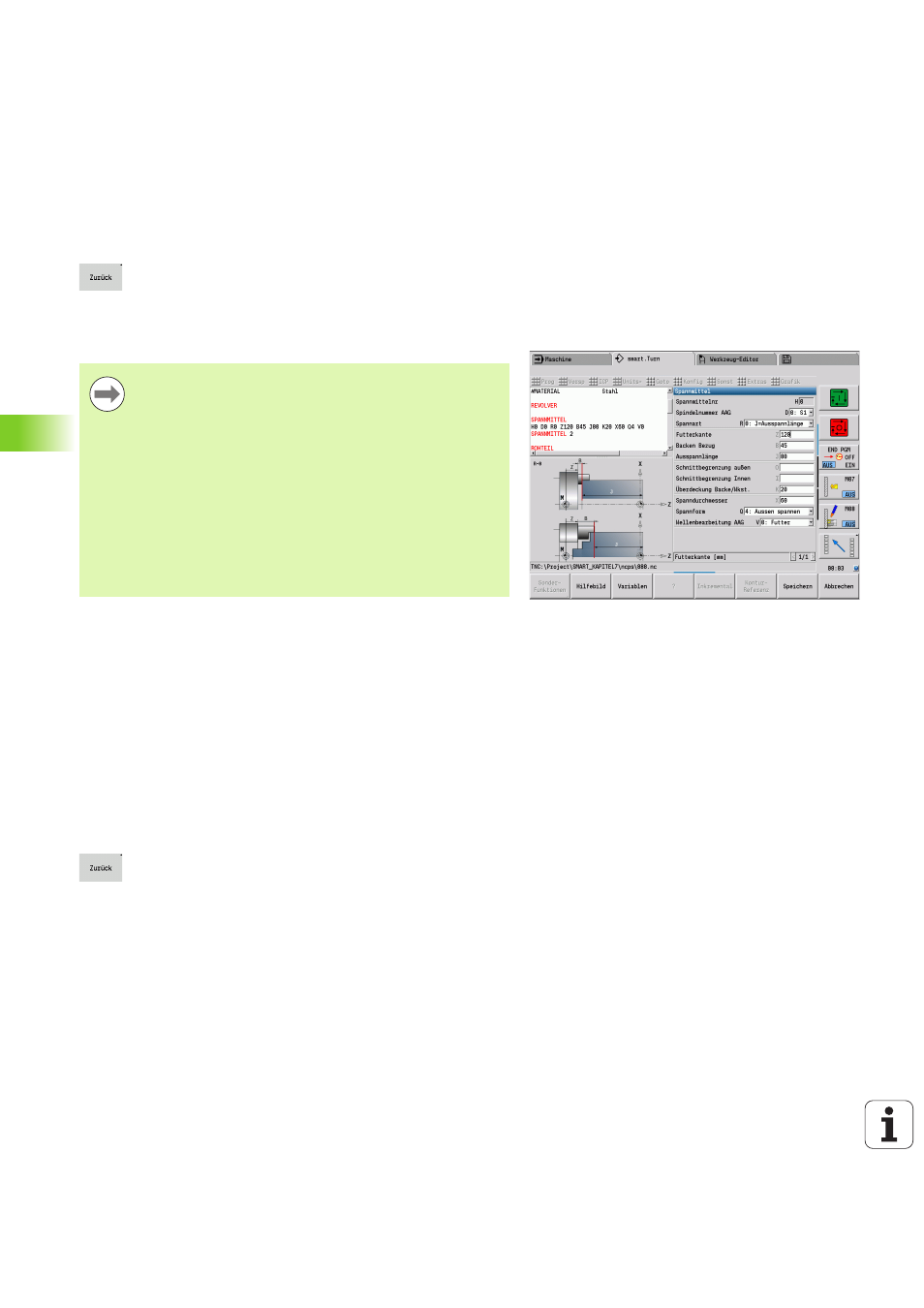

„Vorsp > Spannmittel einfügen“ wählen
 Spannmittel beschreiben:
 „Spindelnummer AAG” wählen
 „Futterkante“ eingeben
 „Futterbreite“ eingeben
 „Schnittbegrenzung“ (außen und innen) eingeben
 „Spanndurchmesser“ eingeben
 „Einspannlänge“ eingeben
 „Spannform” festlegen
 „Wellenbearbeitung AAG” auswählen
 TURN PLUS berücksichtigt das Spannmittel und die
Schnittbegrenzung bei der Programmerstellung.
 Softkey „Zurück” drücken: zurück zum Hauptmenü
Abhängig von Maschinen-Parameter
„Nullpunktverschiebung“ berechnet TURN PLUS für das
Werkstück automatisch die erforderliche
Nullpunktverschiebung und aktiviert diese mit G59.
Zur Berechnung der Nullpunktverschiebung berücksichtigt
TURN PLUS folgende Werte:
 Werkstücklänge Z (Rohteilbeschreibung)
 Aufmaß K (Rohteilbeschreibung)
 Futterkante Z (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)
 Futterkante B (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)
