120 smart.Turn Units
2.7
Units
–
Sc
hlic
ht
en

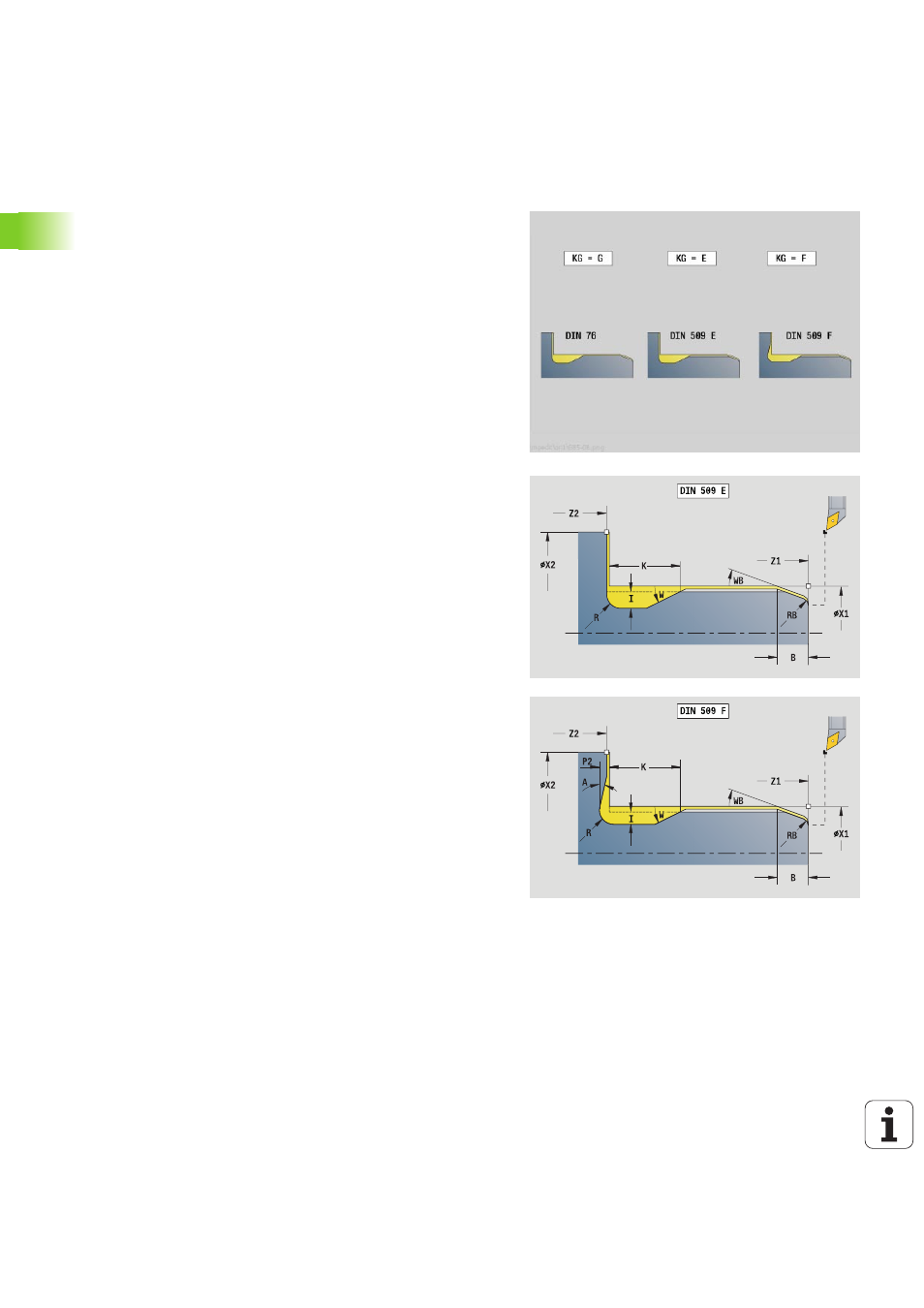

Unit „Freistich Form E, F, DIN76“
Die Unit fertigt den in KG definierten Freistich und die anschließende
Planfläche. Der Zylinderanschnitt wird bearbeitet, wenn Sie einen der
Parameter Anschnittlänge oder Anschnittradius angeben.
Unitname: G85x_DIN_E_F_G / Zyklus: G85 (siehe Seite 313)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schlichten
 beeinflusste Parameter: F, S, E
Formular Übersicht
KG
Art des Freistichs
 E: DIN 509 Form E; Zyklus G851 (siehe Seite 315)
 F: DIN 509 Form F; Zyklus G852 (siehe Seite 316)
 G: DIN 76 Form G (Gewindefreistich); Zyklus G853 (siehe
Seite 317)
X1, Z1 Anfangspunkt Kontur (X1: Durchmessermaß)
X2, Z2 Endpunkt Kontur (X2: Durchmessermaß)
App Anfahren siehe Seite 63
Formular Form E
I
Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle 15°)
R Freistichradius (default: Normtabelle)
H Abfahrart
 0: zum Startpunkt
 1: Ende Planfläche
Formular Form F
I
Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle 15°)
R Freistichradius (default: Normtabelle)
P2 Plantiefe (default: Normtabelle)
A Planwinkel (default: Normtabelle 8°)
H Abfahrart
 0: zum Startpunkt
 1: Ende Planfläche
