212 DIN-Programmierung
4.4
Fo
rm
element
e
Dr
ehk
ont
ur

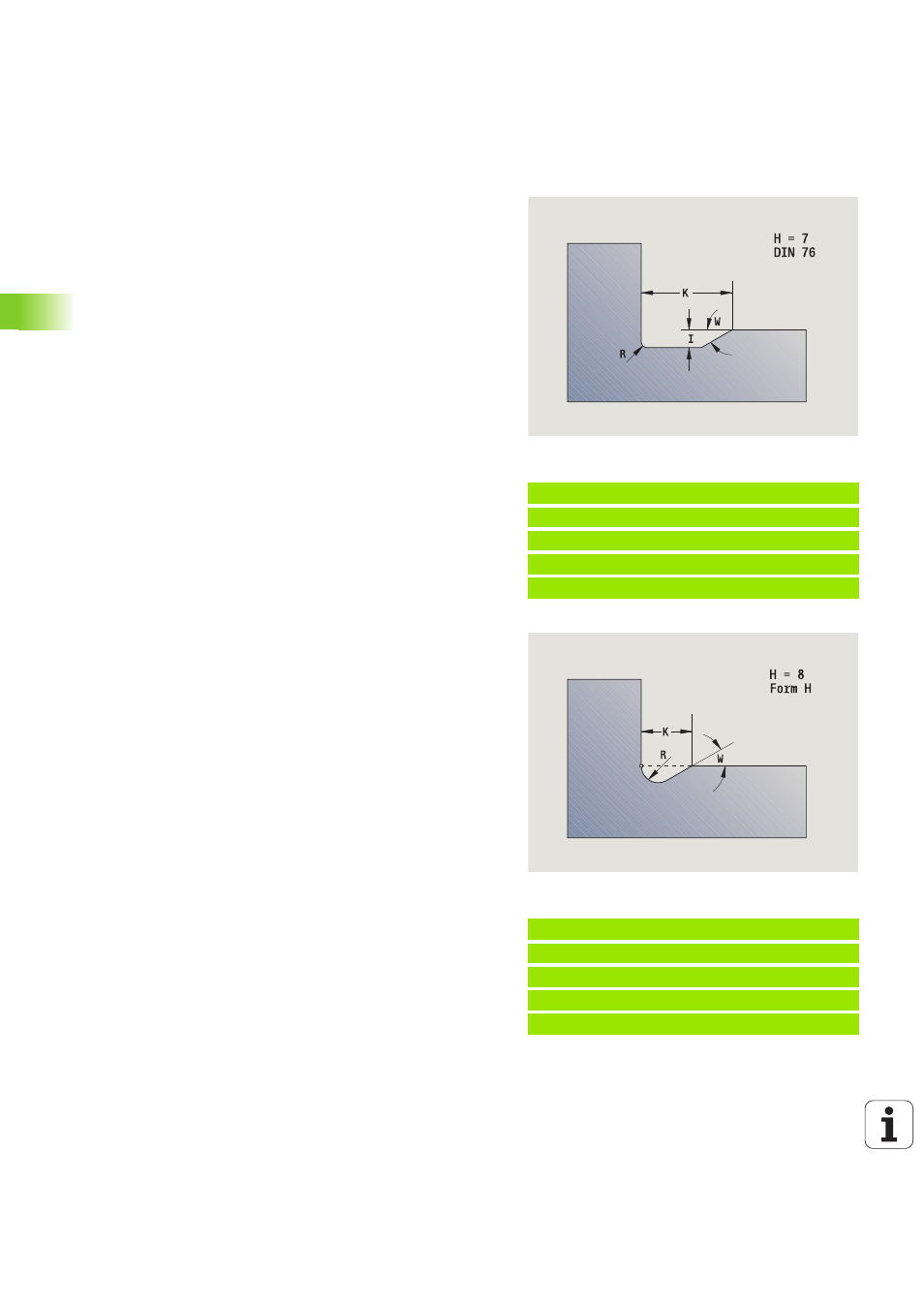

Freistich DIN 76 (H=7)
Programmieren Sie nur FP, alle anderen Werte werden wenn nicht
programmiert in Abhängigkeit der Gewindesteigung aus der
Normtabelle genommen.
Freistich Form H (H=8)
Geben Sie W nicht ein, wird der Winkel anhand von K und R
berechnet. Der Endpunkt des Freistichs liegt dann auf „Eckpunkt
Kontur".
Beispiel: Aufruf G25-Geo DIN 76
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form DIN 76: H=7
I Freistichtiefe (Radiusmaß)
K Freistichbreite
R Freistichradius in beiden Ecken des Freistichs (default: R=0,6*I)
W Freistichwinkel (default: 30°)
FP Gewindesteigung
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
Beispiel: Aufruf G25-Geo Form H
. . .
N.. G1 Z-15 [Längselement]
N.. G25 H8 K4 R1 W30 [Form H]
N.. G1 X20 [Planelement]
. . .
Parameter
H Freistich Form H: H=8
K Freistichbreite
R Freistichradius – keine Eingabe: das Zirkularelement wird nicht
gefertigt
W Eintauchwinkel – keine Eingabe: W wird berechnet
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
