HEIDENHAIN MANUALplus 620, CNC PILOT 640 517
6.4
Bearbeit
ungsebenen

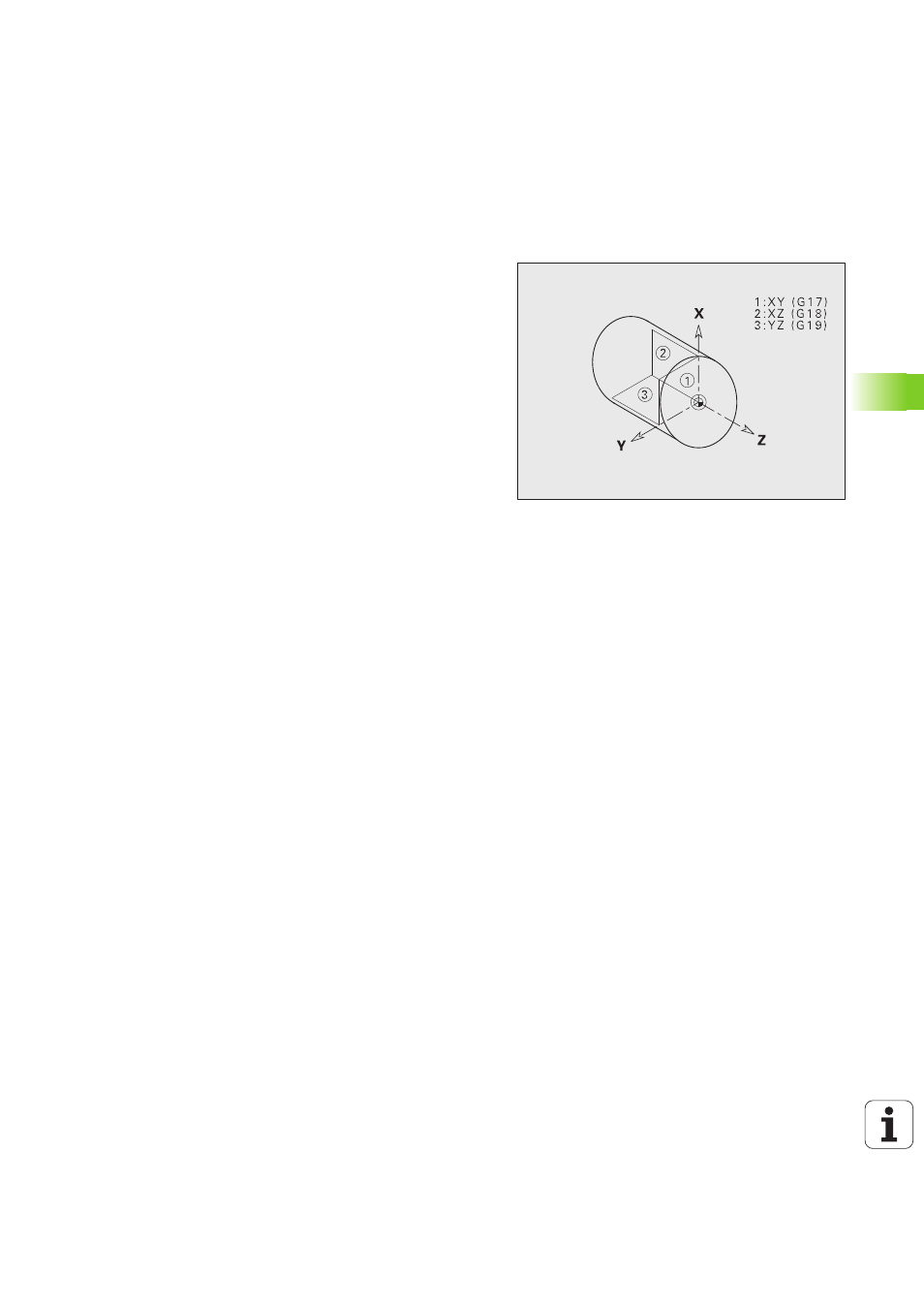

6.4 Bearbeitungsebenen
Y-Achs-Bearbeitungen
Legen Sie die Bearbeitungsebene fest, wenn Sie Bohr- oder
Fräsbearbeitungen mit der Y-Achse programmieren.
Ohne programmierte Bearbeitungsebene geht die Steuerung von
einer Drehbearbeitung bzw. einer Fräsbearbeitung mit der C-Achse
aus (G18 XZ-Ebene).
G17 XY-Ebene (Stirn- oder Rückseite)
Die Bearbeitung bei Fräszyklen erfolgt in der XY-Ebene und die
Zustellung bei Fräs- und Bohrzyklen in Z-Richtung.
G18 XZ-Ebene (Drehbearbeitung)
In der XZ-Ebene werden die „normale Drehbearbeitung“ und die Bohr-
und Fräsbearbeitung mit der C-Achse durchgeführt.
G19 YZ-Ebene (Draufsicht/Mantel)
Die Bearbeitung bei Fräszyklen erfolgt in der YZ-Ebene und die
Zustellung bei Fräs- und Bohrzyklen in X-Richtung.
