HEIDENHAIN MANUALplus 620, CNC PILOT 640

571

7.

5

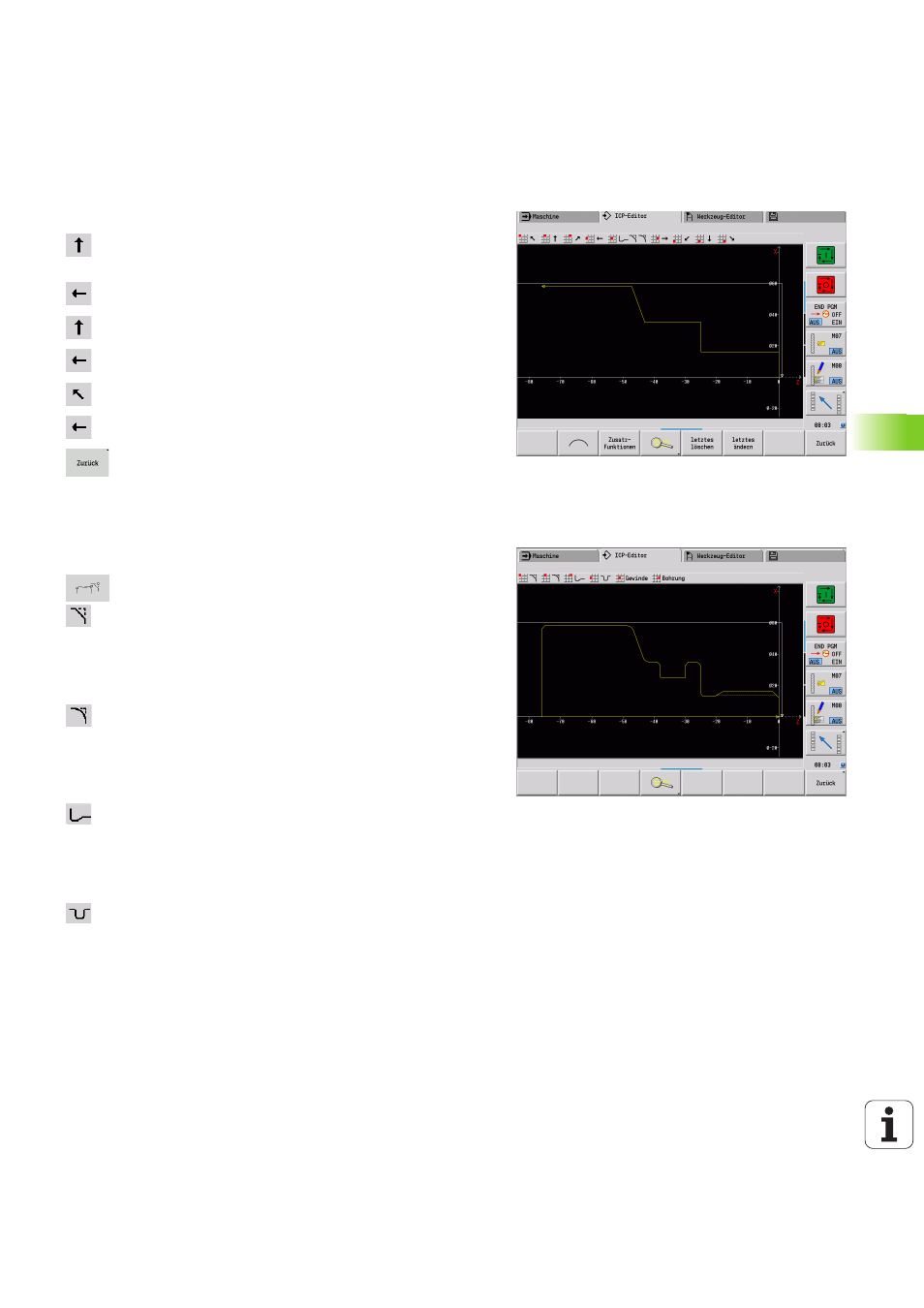

Beispiel

Grundkontur definieren

„ICP > Fertigteil (> Kontur)“ wählen.

Startpunkt der Kontur X = 0; Z = 0 und Endpunkt des

Elements X = 16 eintragen

Z = –25 eintragen

X = 35 eintragen

Z = –43 eintragen

X = 58; W = 70 eintragen

Z = –76 eintragen

Softkey „Zurück” drücken: eine Menüstufe zurück.

Formelemente definieren

Fase „Ecke Gewindezapfen“:

Formelemente wählen

„Form > Fase“ wählen

„Ecke Gewindezapfen“ selektieren

Dialogbox „Fase“: Fasenbreite = 3 mm

Rundungen:

„Form > Rundung“ wählen

„Ecken für Rundung“ selektieren

Dialogbox „Rundung“: Rundungsradius = 2 mm

Freistich:

„Form > Freistich > Freistich Form G“ wählen

„Ecke für Freistich“ selektieren

Dialogbox „Freistich Form DIN 76“

Einstich:

„Form > Einstich > Einstich Standard / G22“ wählen

„Basiselement für Einstich“ selektieren

Dialogbox „Einstich Standard / G22“:

Innere Ecke (Z) = 25 mm

Innere Ecke (Ki) = –8 mm

Einstich-Durchmesser = 25 mm

Außen Rad./Fase (B) = -1 mm
