6.7
Fr
äszyklen
Y-A
chse
Gravieren XY-Ebene G803

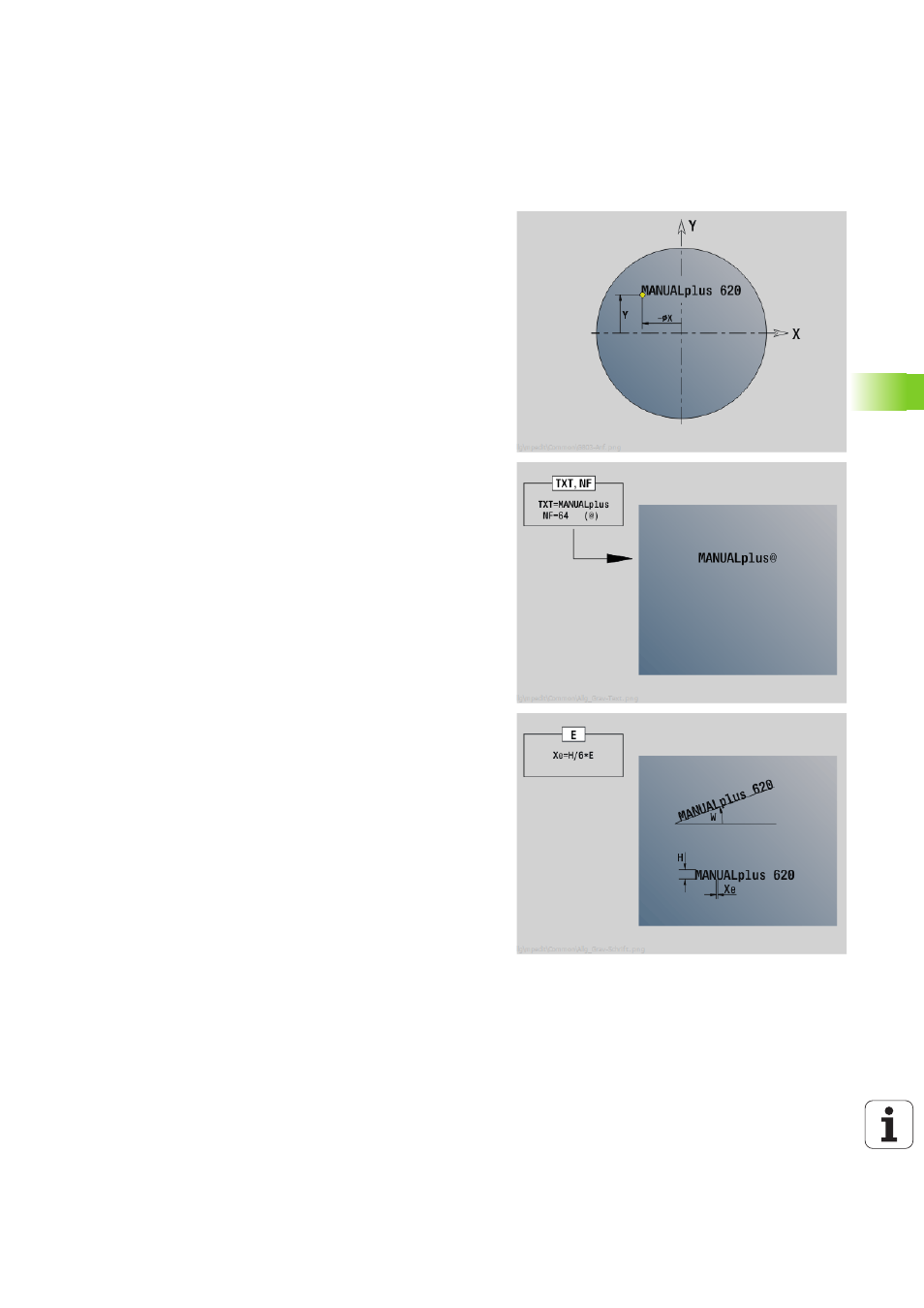

G803 graviert Zeichenfolgen in linearer Anordnung in der XY-Ebene.
Zeichentabelle: siehe Seite 373
Die Zyklen gravieren ab der Startposition, bzw. ab der aktuellen
Position, wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe
programmieren Sie ohne Startposition.
Parameter
X, Y Anfangspunkt
Z Endpunkt. Z-Position, auf die zum Fräsen zugestellt wird.
RB Rückzugsebene. Z-Position, auf die zum Positionieren
zurückgezogen wird.
ID Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
W Lagewinkel des Schriftzugs. Beispiel: 0° = senkrechte
Zeichen; die Zeichen werden fortlaufend in positiver X-
Richtung angeordnet.
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
F Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * F)
