174 smart.Turn-Units für die Y-Achse
3.3 Units - F
räsen Y
-A
chse

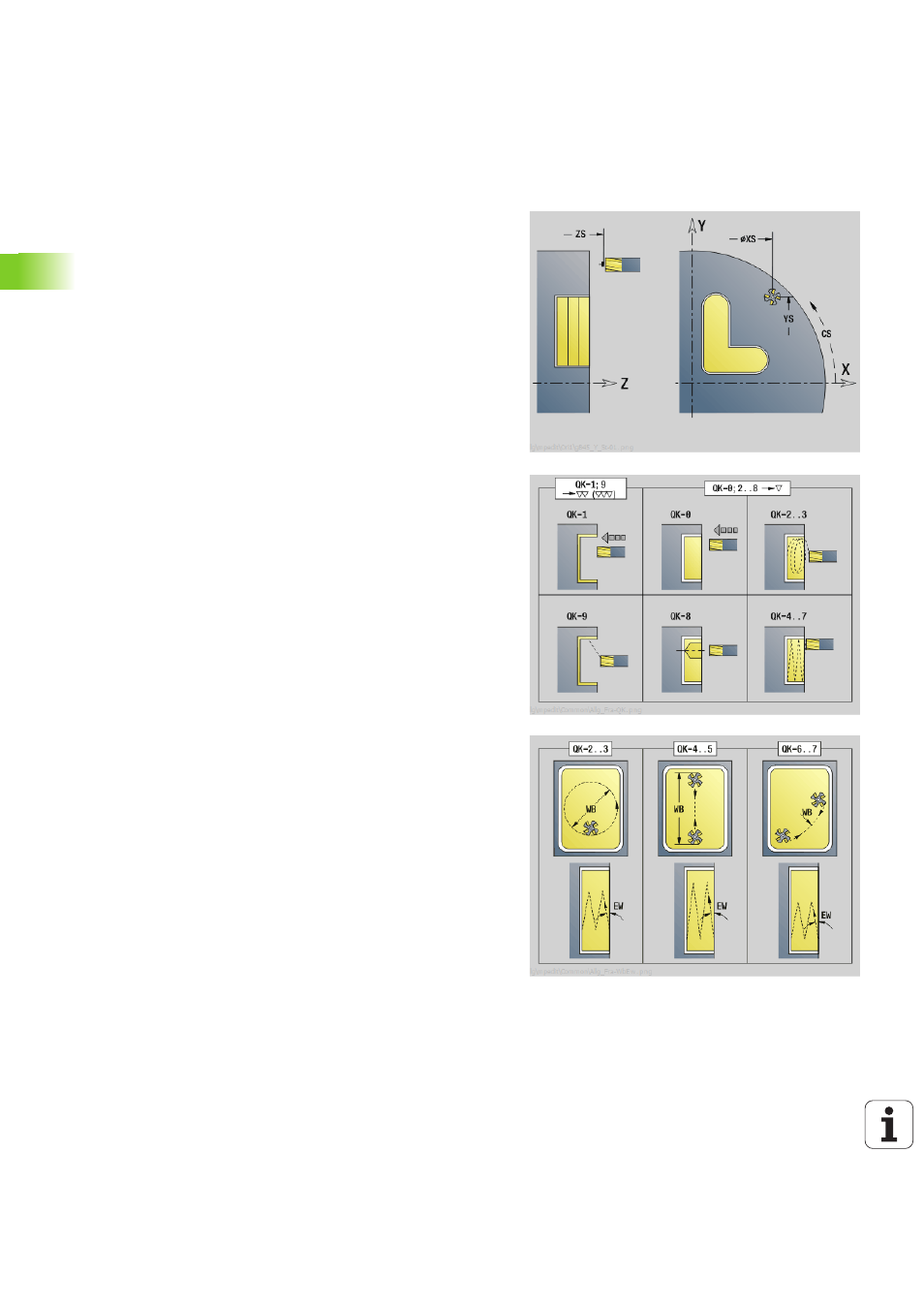

Unit „Taschenfräsen ICP XY-Ebene“
Die Unit fräst die mit ICP definierte Tasche auf der XY-Ebene. Wählen
Sie in QK, ob geschruppt oder geschlichtet werden soll und legen Sie
beim Schruppen die Eintauchstrategie fest.
Unitname: G845_Tas_Y_Stirn / Zyklen: G845 (siehe Seite 367); G846
(siehe Seite 371)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Parameter Formular Kontur
FK
siehe Seite 60
NF Positions-Marke (nur wenn QK=8)
NS Startsatznummer Kontur
Z1 Fräsoberkante
P2 Konturtiefe
NE Endsatznummer Kontur
Parameter Formular Zyklus
QK
Bearbeitungsart und Eintauchstrategie
 0: Schruppen
 1: Schlichten
 2: Schruppen helikal manuell
 3: Schruppen helikal automatisch
 4: Schruppen pendelnd linear manuell
 5: Schruppen pendelnd linear automatisch
 6: Schruppen pendelnd zirkular manuell
 7: Schruppen pendelnd zirkular automatisch
 8: Schruppen, Eintauchen auf Vorbohrposition
 9: Schlichten, 3D-Einfahrbogen
JT Ablaufrichtung:
 0: von innen nach außen
 1: von außen nach innen
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
P Maximale Zustellung
I Aufmaß konturparallel
K Aufmaß in Zustellrichtung
FZ Zustellvorschub
E Reduzierter Vorschub
R Einfahrradius
WB Eintauchlänge
EW Eintauchwinkel
U Überlappungsfaktor (default: 0,5)
RB Rückzugsebene
Weitere Formulare: siehe Seite 58
