354 DIN-Programmierung
4.26
Fr
äszyklen

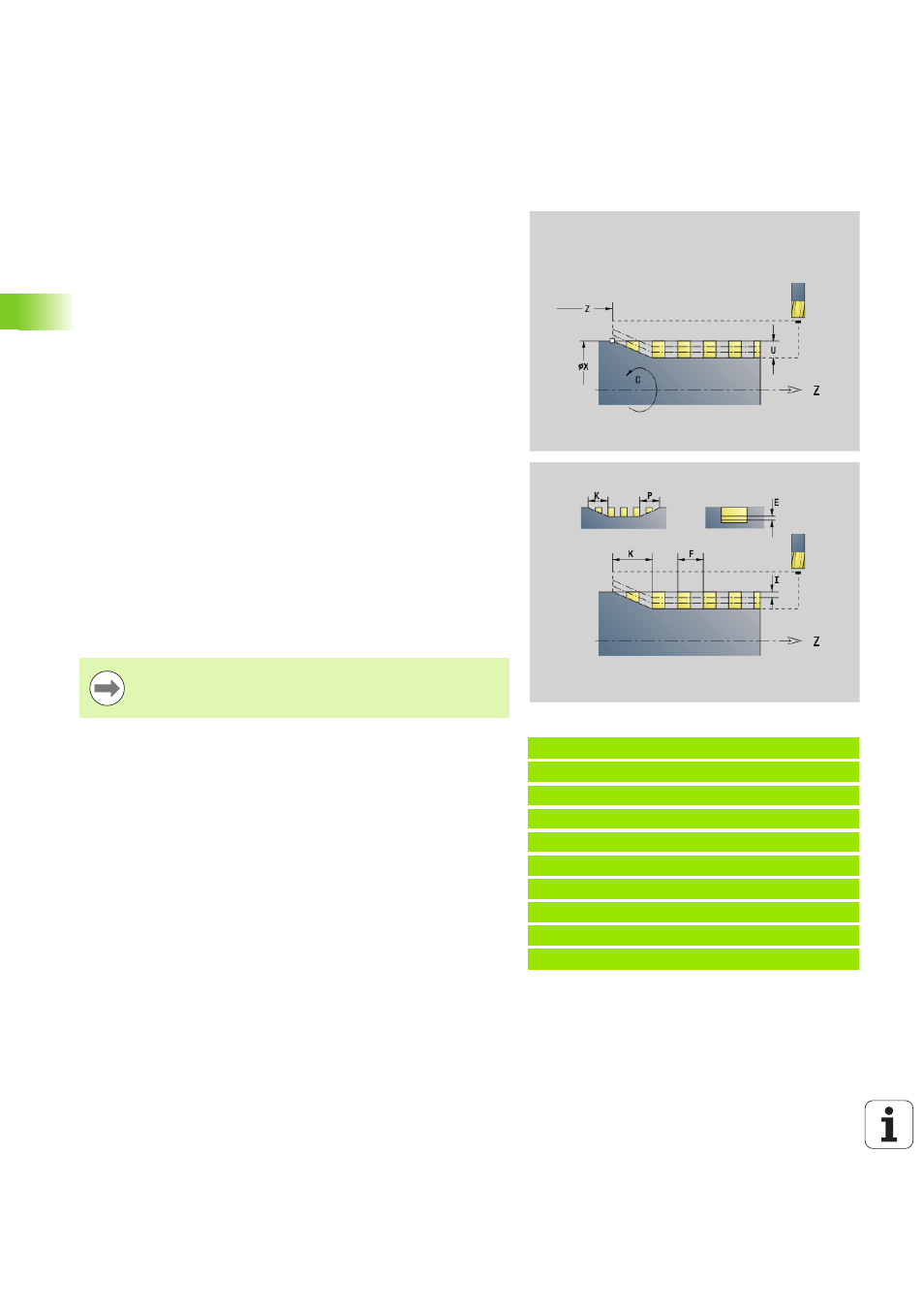

Wendelnut fräsen G798
G798 fräst eine Wendelnut ab der aktuellen Werkzeugposition bis zum
Endpunkt X, Z
. Die Nutbreite entspricht dem Fräserdurchmesser.
Zustellung:
 Die erste Zustellung wird mit Zustellung I durchgeführt.
 Die weiteren Zustellungen berechnet die Steuerung wie folgt:
aktuelle Zustellung = I * (1 – (n–1) * E)
(n: n-te Zustellung)
 Die Reduzierung der Zustellung erfolgt bis auf >= 0,5 mm. Danach
wird jede Zustellung mit 0,5 mm durchgeführt.
Beispiel: G798
%798.nc
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
ENDE
Parameter
X Endpunkt (Durchmessermaß) – (default: aktuelle X-Position)
Z Endpunkt der Nut
C Startwinkel
F Gewindesteigung:
 F positiv: Rechtsgewinde
 F negativ: Linksgewinde
P Anlauflänge – Rampe am Anfang der Nut (default: 0)
K Auslauflänge – Rampe am Ende der Nut (default: 0)
U Gewindetiefe
I Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
E Reduzierwert für Zustellungsreduzierung (default: 1)
D Gangzahl
Eine Wendelnut kann ausschließlich außen gefräst
werden.
