6.6 Linear- und
Zirkularbewegungen Y-Achse
Fräsen: Linearbewegung G1

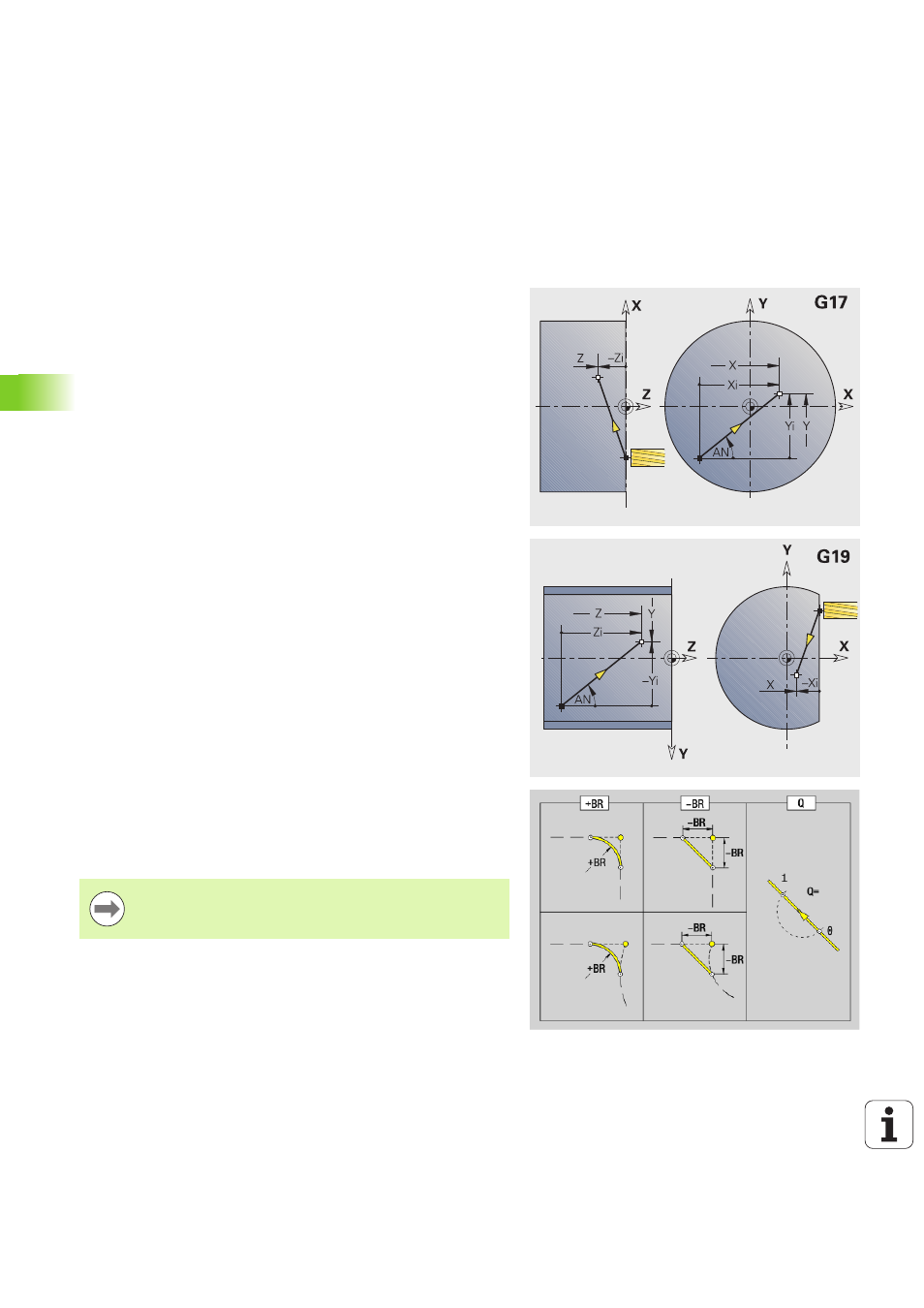

G1 verfährt linear im Vorschub zum „Endpunkt". G1 wird abhängig von
der Bearbeitungsebene ausgeführt:
 G17 Interpolation in der XY-Ebene
 Zustellung in Z-Richtung
 Bezug Winkel A: positive X-Achse
 G18 Interpolation in der XZ-Ebene
 Zustellung in Y-Richtung
 Bezug Winkel A: negative Z-Achse
 G19 Interpolation in der YZ-Ebene
 Zustellung in X-Richtung
 Bezug Winkel A: positive Z-Achse
Parameter
X Endpunkt (Durchmessermaß)
Y Endpunkt
Z Endpunkt
AN Winkel (Bezug: abhängig von der Bearbeitungsebene)
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
BE Sondervorschubfaktor für Fase/Verrundung (default: 1)
Sondervorschub = aktiver Vorschub * BE (0 < BE <= 1)
Programmierung X, Y, Z : absolut, inkremental,
selbsthaltend oder „?“
