smart.Turn Units
2.2
Units
–
Sc
hr
uppen

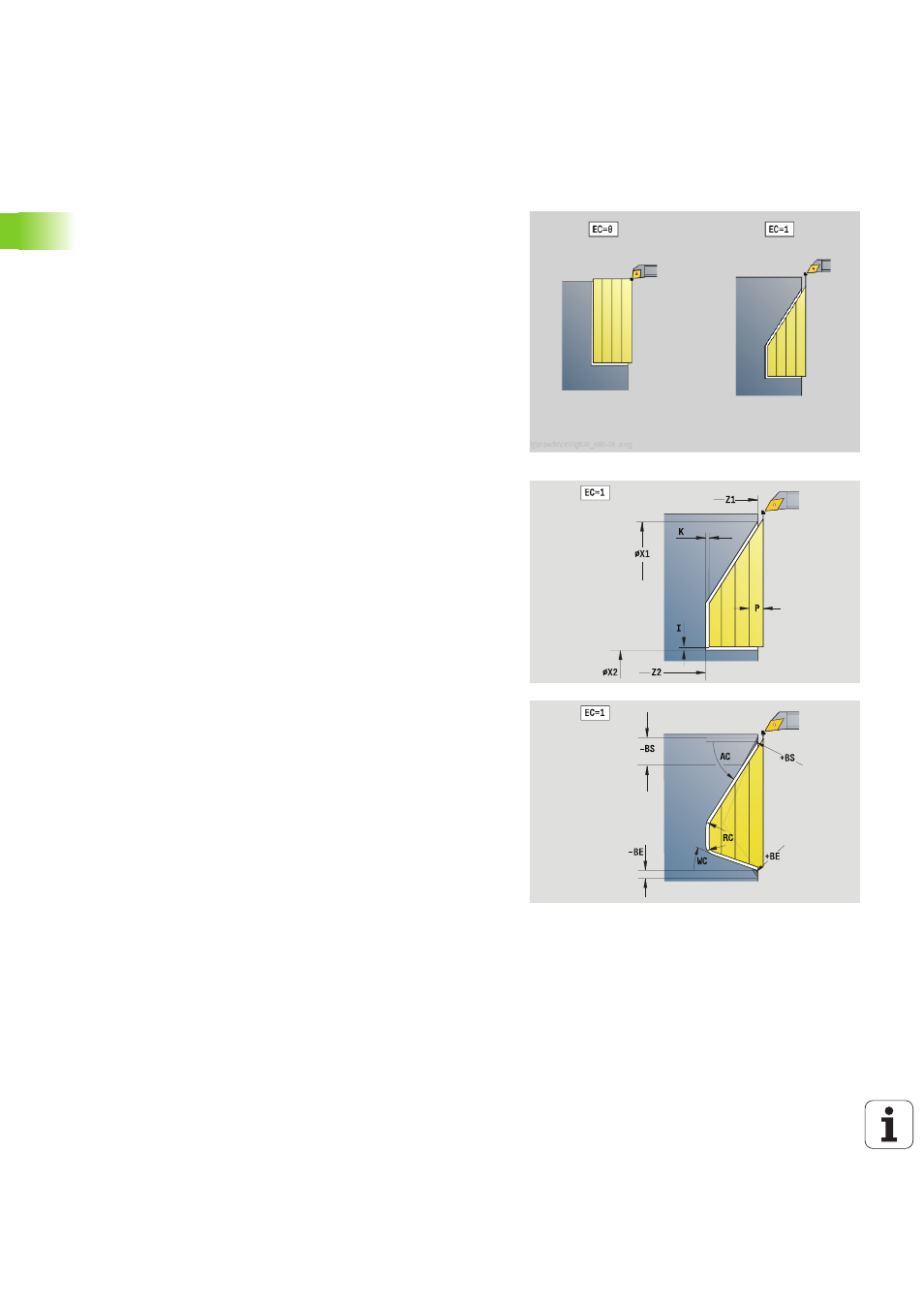

Unit „Schruppen plan, direkte Kontureingabe“
Die Unit zerspant die mit den Parametern beschriebene Kontur. In EC
legen Sie fest, ob eine „normale“ Kontur oder eine Eintauchkontur
vorliegt.
Unitname: G820_G80 / Zyklus: G820 (siehe Seite 271)
Zugriff zur Technologie-Datenbank:
Bearbeitungsart: Schruppen
beeinflusste Parameter: F, S, E, P
Formular Kontur
EC
Konturart
0: normale Kontur
1: Eintauch-Kontur
X1, Z1
Anfangspunkt Kontur
X2, Z2
Endpunkt Kontur
RC
Verrundung: Radius in der Konturecke
AC
Anfangswinkel: Winkel erstes Konturelement
(Bereich: 0° < AC < 90°)
WC
Endwinkel: Winkel des letztes Konturelement
(Bereich: 0° < WC < 90°)
BS
Fase/Verrundung am Anfang
BS>0: Radius der Verrundung
BS<0: Abschnittslänge der Fase
BE
Fase/Verrundung am Ende
BE>0: Radius der Verrundung
BE<0: Abschnittslänge der Fase
BP
Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF
Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
Formular Zyklus
P
Maximale Zustellung
I, K
Aufmaß in X-, Z-Richtung (I: Durchmessermaß)
E
Eintauchverhalten
E>0: Eintauchvorschub bei der Bearbeitung von
fallenden Konturelementen. Fallende Konturelemente
werden bearbeitet.
Keine Eingabe: Der Eintauchvorschub wird, bei der
Bearbeitung von fallenden Konturelementen, reduziert –
maximal 50%. Fallende Konturelemente werden
bearbeitet.
H
Konturglättung
0: nach jedem Schnitt entlang der Kontur (innerhalb des
Zustellbereichs)
1: Konturglättung nach dem letzten Schnitt (gesamte
Kontur); abheben unter 45°
2: keine Konturglättung; abheben unter 45°
Weitere Formulare:
