200 DIN-Programmierung
4.3
Gr
undelement
e
der
Dr
ehk
ont
ur

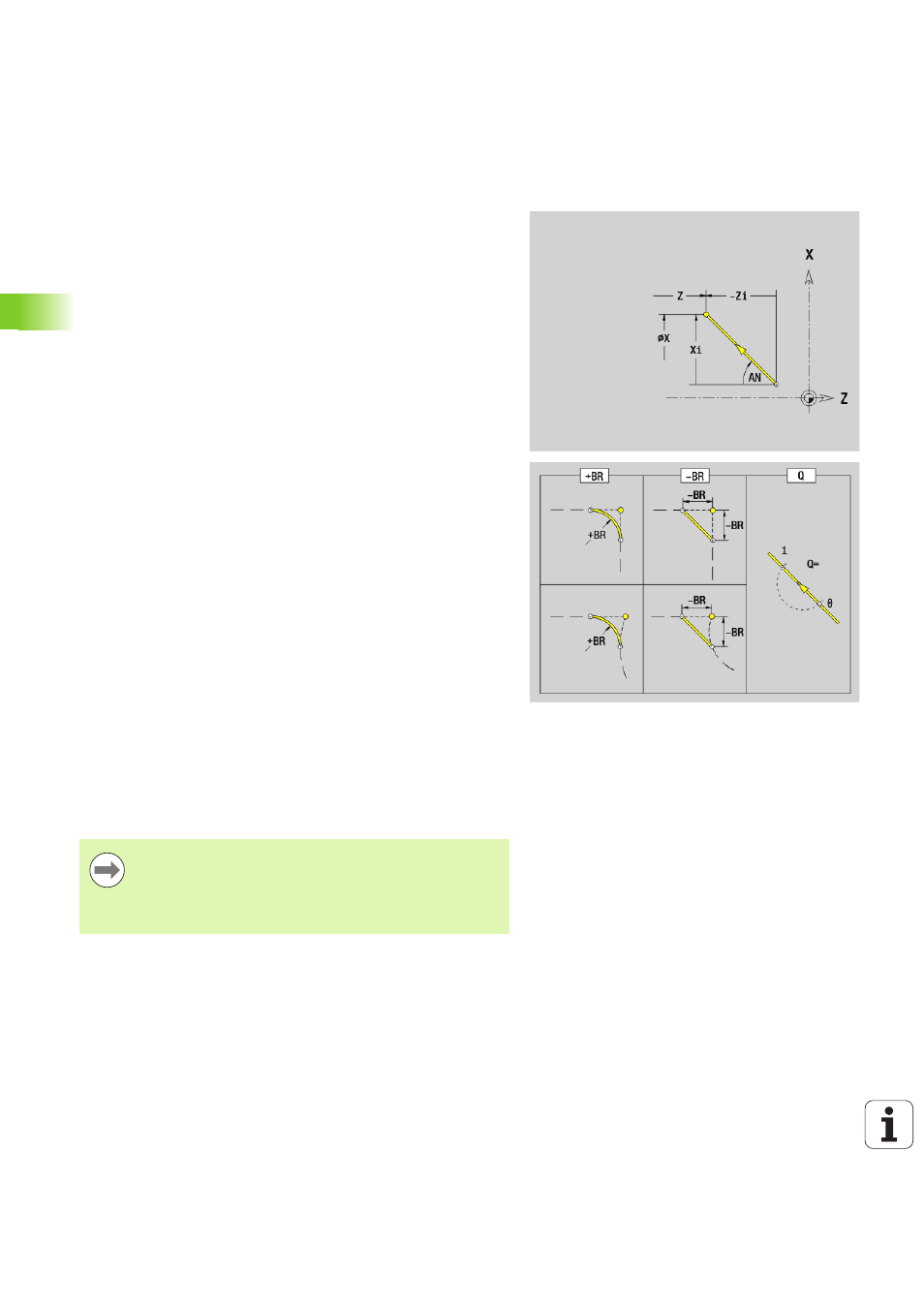

Strecke Drehkontur G1–Geo
G1 definiert eine Strecke in einer Drehkontur.
Parameter
X Endpunkt Konturelement (Durchmessermaß)
Z Endpunkt Konturelement
AN Winkel zur Drehachse (Winkelrichtung: siehe Hilfebild)
Q
Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
PZ Endpunkt Konturelement (Polarradius; Bezug:
Werkstücknullpunkt)
W Endpunkt Konturelement (Polarwinkel; Bezug:
Werkstücknullpunkt)
AR Winkel zur Drehachse (AR entspricht AN)
R
Länge der Linie (Polarradius; Bezug: letzter Konturpunkt)
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
FP
Element nicht bearbeiten (nur für TURN PLUS erforderlich):
 0: Grundelement (Gerade) nicht bearbeiten
 1: Überlagerungselement (z. B. Fase oder Rundung) nicht
bearbeiten
 2: Grund-/Überlagerungselement nicht bearbeiten
IC Messschnitt Aufmaß (Messschnitt-Durchmesser)
KC Messschnitt Länge
HC Messschnitt Zähler: Anzahl der Werkstücke nach denen eine
Messung erfolgt
Programmierung
 X, Z: absolut, inkremental, selbsthaltend oder „?“
 ANi: Winkel zum nachfolgenden Element
 ARi: Winkel zum vorherigen Element
