58 smart.Turn Units
2.1
smar
t.T
ur
n
Units

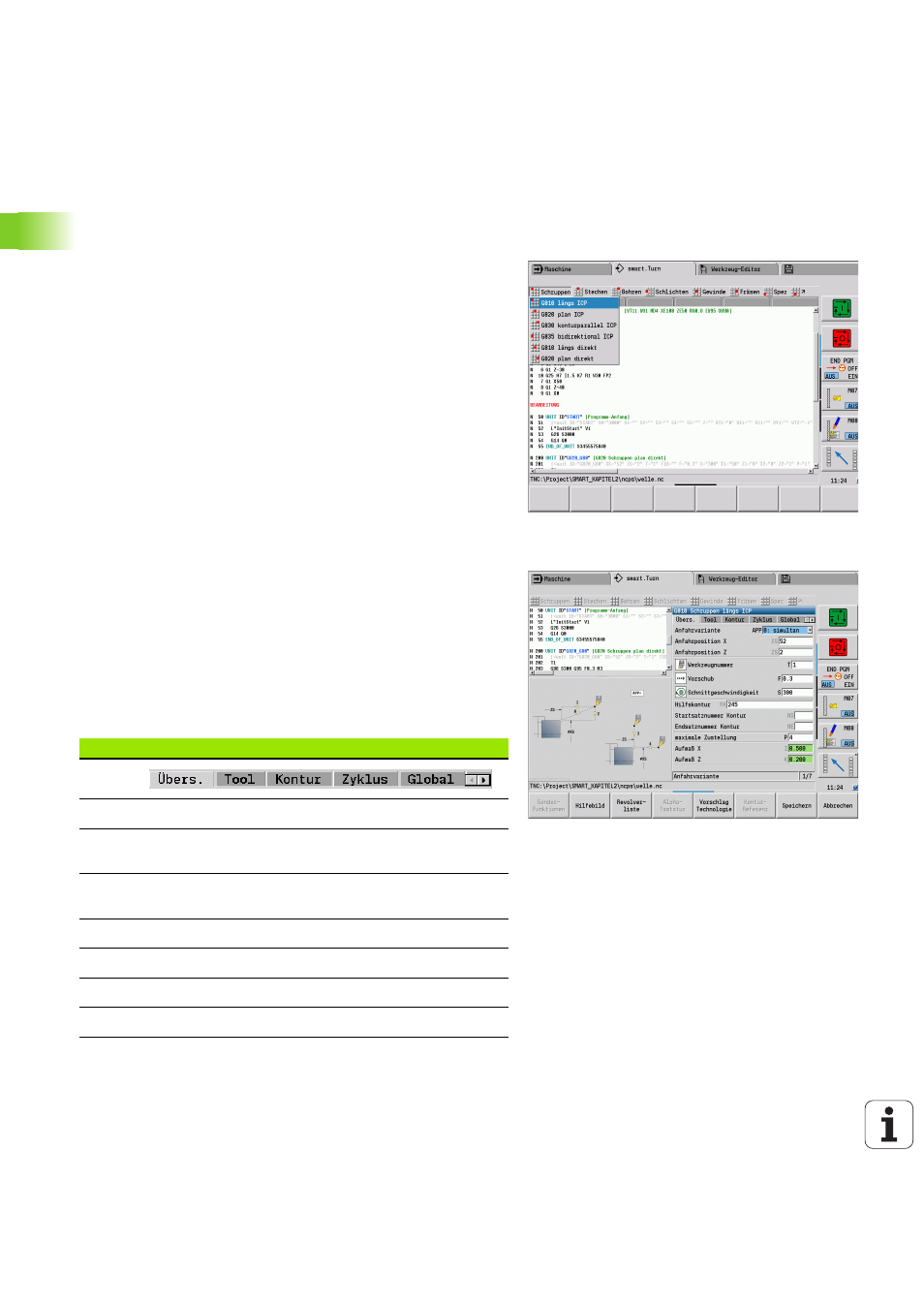

2.1 smart.Turn Units
Menügruppe „Units“
Die Menügruppe „Units“ beinhaltet die nach Bearbeitungsarten
sortierten Unit-Aufrufe. Sie erreichen diese Menügruppe durch
Betätigung des Menüpunktes „Units“.
 Schruppen
 Stechen
 Bohren und Vorbohren (C- und Y-Achse)
 Schlichten
 Gewinde
 Fräsen (C- und Y-Achse)
 Spezialbearbeitungen
Die smart.Turn Unit
Eine Unit beschreibt einen vollständigen Arbeitsblock. Das heißt, die
Unit beinhaltet den Werkzeugaufruf, die Technologiedaten, den
Zyklusaufruf, An- und Abfahrstrategie sowie globale Daten, wie
Sicherheitsabstand, etc. All diese Parameter sind übersichtlich in
einem Dialog zusammengefasst.
Unit-Formulare
Der Unit-Dialog ist in Formulare und die Formulare wiederum in
Gruppen unterteilt. Zwischen den Formularen und Gruppen navigieren
Sie mit den smart-Tasten.
Formulare in Unit-Dialogen
Übers.
Übersichtsformular mit allen notwendigen Einstellungen
Tool Werkzeugformular mit Werkzeugauswahl,
Technologieeinstellungen und M-Funktionen
Kontur
Beschreibung oder Auswahl der zu bearbeitenden
Kontur
Zyklus Beschreibung des Bearbeitungsablaufs
Global
Ansicht und Einstellung global eingestellter Werte
AppDep
Definition der An- und Abfahrbewegung
ToolExt
Erweiterte Werkzeugeinstellungen
