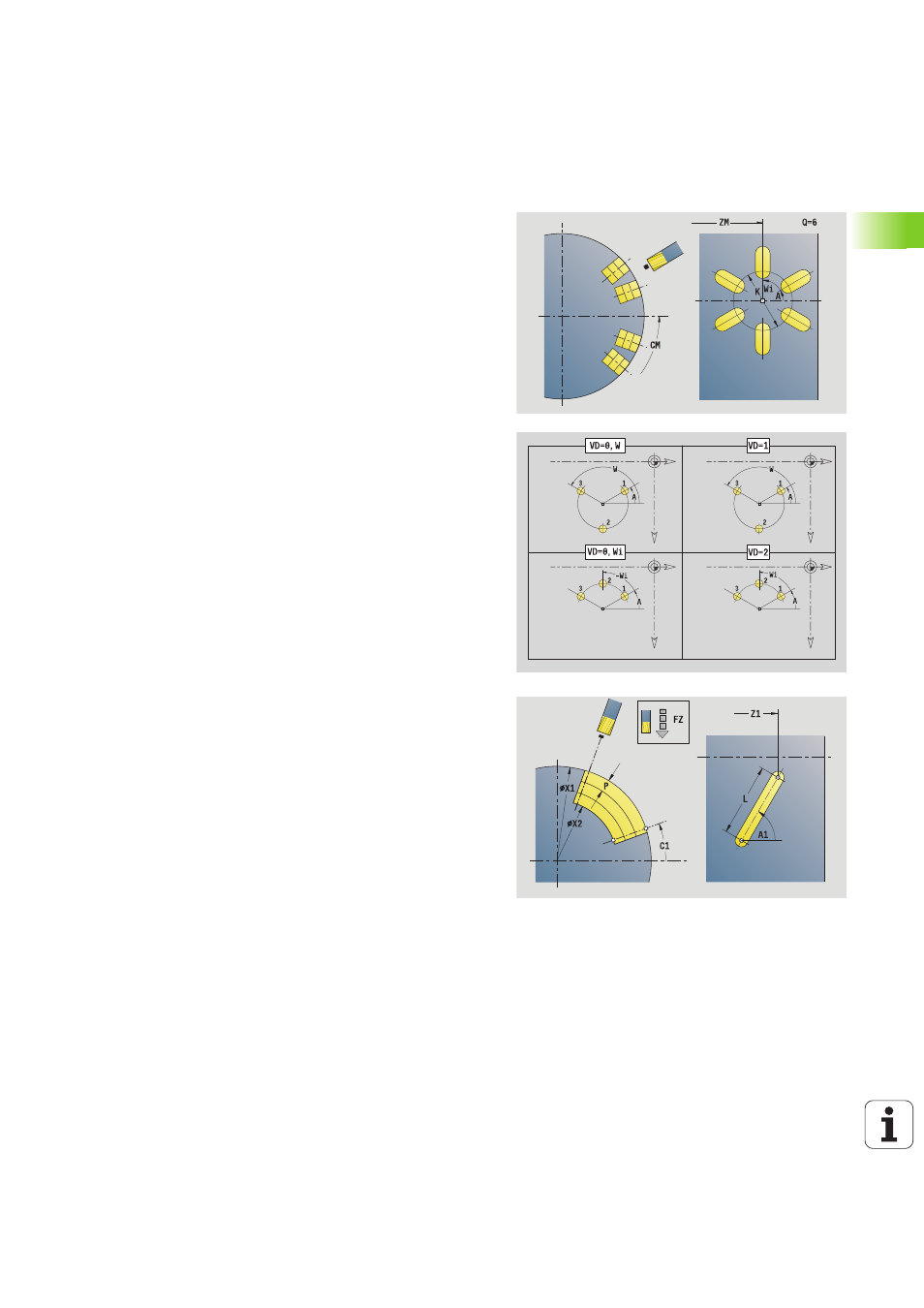

Unit „Nutmuster zirkular Mantelfläche“
Die Unit erstellt ein zirkulares Nutmuster mit gleichmäßigen
Abständen auf der Mantelfläche. Der Startpunkt der Nuten entspricht
den Musterpositionen. Die Länge und Lage der Nuten definieren Sie
in der Unit. Die Nutbreite entspricht dem Fräserdurchmesser.
Unitname: G792_Cir_Mant_C / Zyklus: G792 (siehe Seite 347)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Formular Muster
Q
Anzahl der Nuten
ZM, CM Mustermittelpunkt
A
Anfangswinkel
Wi Winkelinkrement
K Musterdurchmesser
W Endwinkel
V Umlaufrichtung (default: 0)
 VD=0, ohne W: Vollkreisaufteilung
 VD=0, mit W: Aufteilung auf längerem Kreisbogen
 VD=0, mit Wi: Vorzeichen von Wi bestimmt die
Richtung (Wi<0: im Uhrzeigersinn)
 VD=1, mit W: im Uhrzeigersinn
 VD=1, mit Wi: im Uhrzeigersinn (Vorzeichen von Wi ist
ohne Bedeutung)
 VD=2, mit W: gegen den Uhrzeigersinn
 VD=2, mit Wi: gegen den Uhrzeigersinn (Vorzeichen von
Wi ist ohne Bedeutung)
Formular Zyklus
X1
Fräsoberkante (Durchmessermaß)
X2 Fräsgrund (Durchmessermaß)
L Nutlänge
A1 Winkel zur Z-Achse
P Maximale Zustellung
FZ Zustellvorschub
Weitere Formulare: siehe Seite 58
