HEIDENHAIN MANUALplus 620, CNC PILOT 640 233
4.7
Stir
n-/Rüc
kseit
enk
ont
ur
en

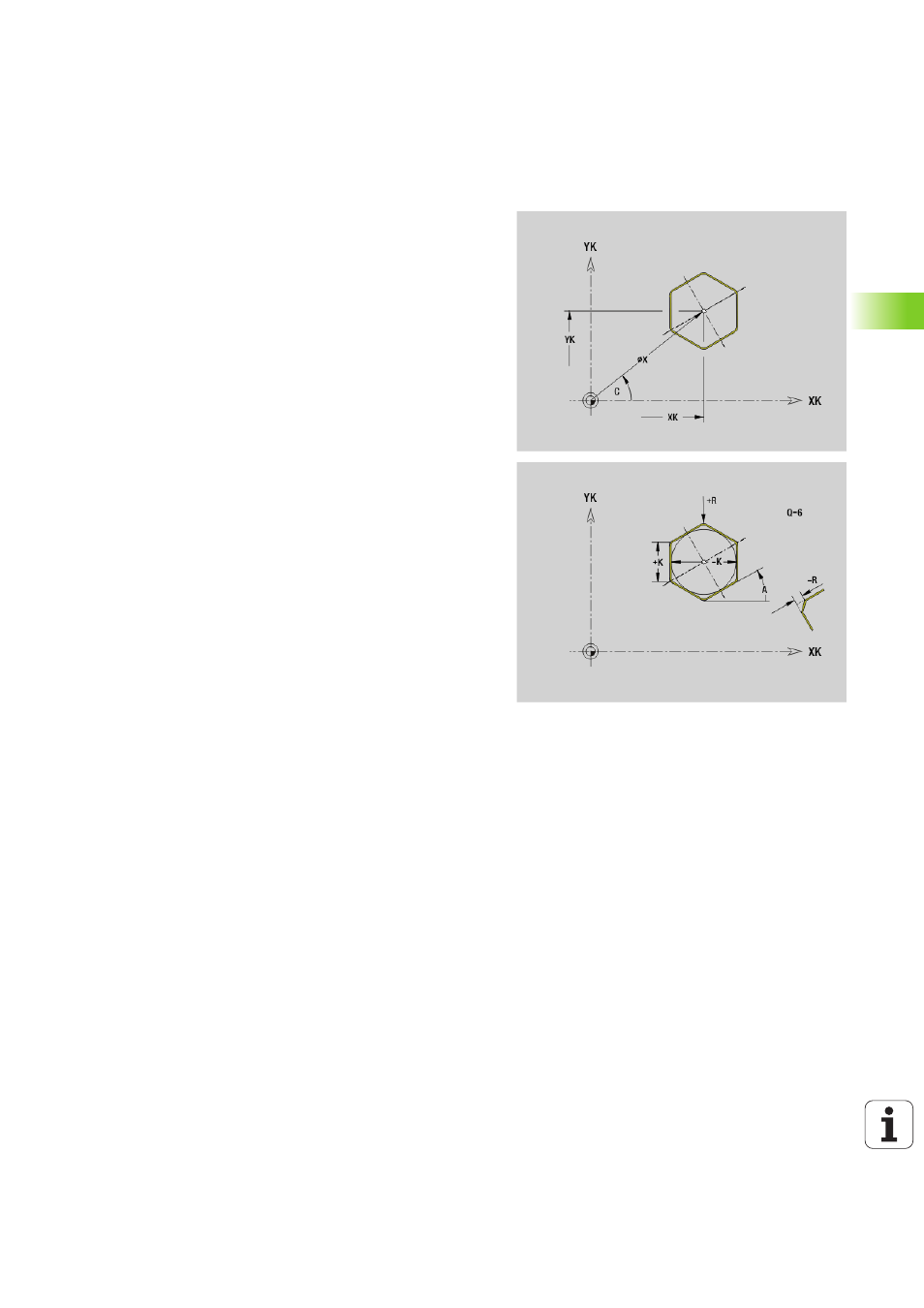

Vieleck Stirn-/Rückseite G307-Geo
G307 definiert ein Vieleck in einer Stirn- oder Rückseitenkontur.
Parameter
XK Mittelpunkt in kartesischen Koordinaten
YK Mittelpunkt in kartesischen Koordinaten
X
Durchmesser (Mittelpunkt in Polarkoordinaten)
C Winkel (Mittelpunkt in Polarkoordinaten)
A Winkel einer Vieleckseite zur XK-Achse (default:0°)
Q Anzahl der Kanten (Q > 2)
K Kantenlänge
 K>0: Kantenlänge
 K<0: Innenkreisdurchmesser
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
