HEIDENHAIN MANUALplus 620, CNC PILOT 640 367
4.26
Fr
äszyklen

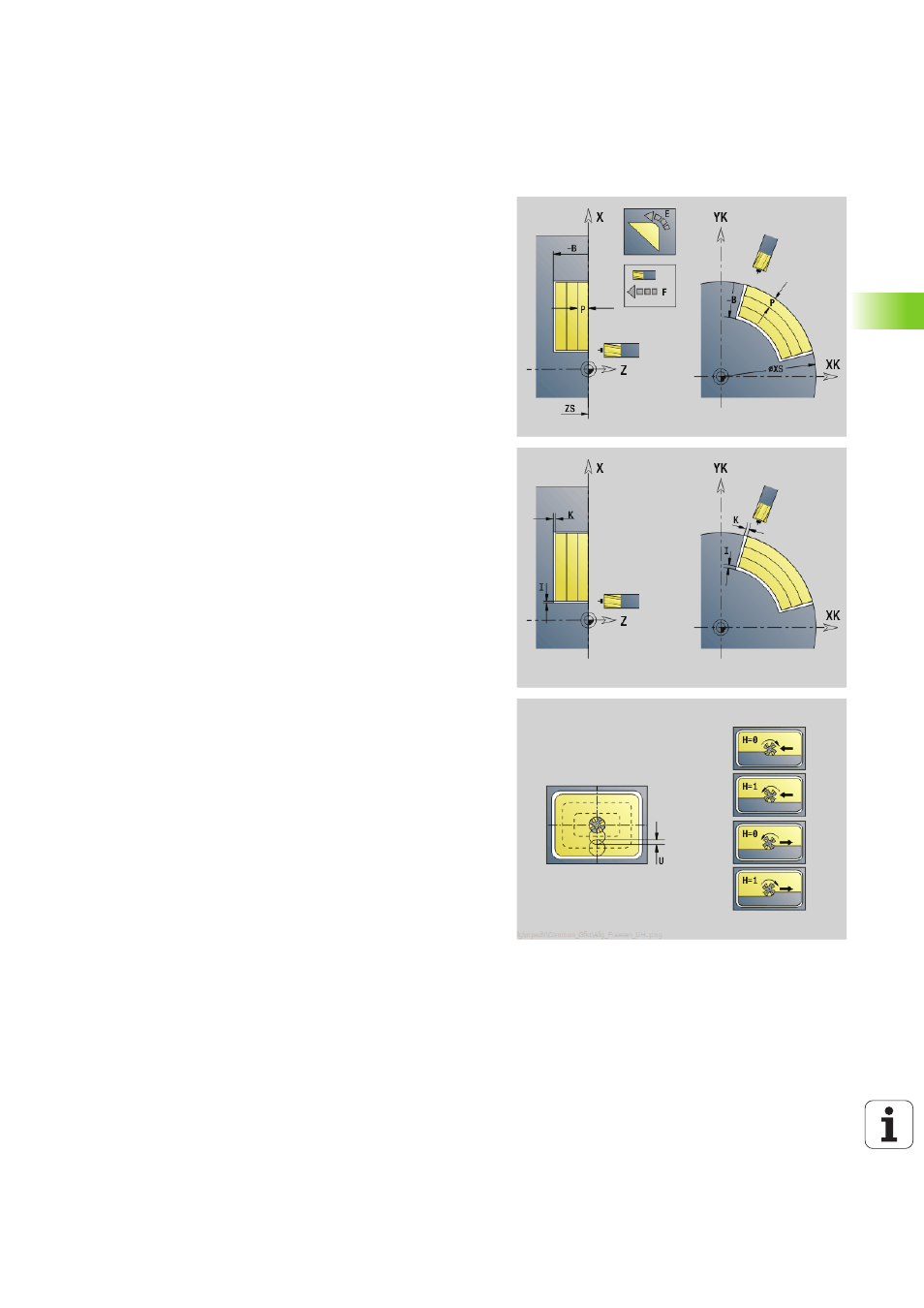

G845 – Fräsen
Die Fräsrichtung beeinflussen Sie mit der Fräslaufrichtung H, der
Bearbeitungsrichtung Q
und der Drehrichtung des Fräsers (siehe
folgende Tabelle). Programmieren Sie nur die in folgender Tabelle
aufgeführten Parameter.
Siehe auch:
 G845 – Grundlagen: Seite 365
 G845 – Vorbohrpositionen ermitteln: Seite 366
Parameter – Fräsen
ID Fräskontur – Name der zu fräsenden Kontur
NS Startsatznummer Kontur
 Figuren: Satznummer der Figur
 Freie geschlossene Kontur: ein Konturelement (nicht
Startpunkt)
B Frästiefe (default: Tiefe aus der Konturbeschreibung)
P (Maximale) Zustellung (default: Fräsen in einer Zustellung)
XS Fräsoberkante Mantelfläche (ersetzt die Referenzebene aus
der Konturbeschreibung)
ZS Fräsoberkante Stirnfläche (ersetzt die Referenzebene aus der
Konturbeschreibung)
I Aufmaß in X-Richtung (Radiusmaß)
K Aufmaß in Z-Richtung
U (Minimaler) Überlappungsfaktor. Legt die Überlappung der
Fräsbahnen fest (default: 0,5).
Überlappung = U*Fräserdurchmesser
V Überlauffaktor (bei C-Achsbearbeitung ohne Funktion)
H Fräslaufrichtung (default: 0)
 0: Gegenlauf
 1: Gleichlauf
F Zustellvorschub für Tiefenzustellung (default: aktiver
Vorschub)
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
RB Rückzugsebene (default: zurück zur Startposition)
 Stirn- oder Rückseite: Rückzugsposition in Z-Richtung
 Mantelfläche: Rückzugsposition in X-Richtung
(Durchmessermaß)
Q Bearbeitungsrichtung (default: 0)
 0: von innen nach außen
 1: von außen nach innen
