G840 – Entgraten
G840 entgratet, wenn Sie Fasenbreite B programmieren. Liegen bei
der Kontur Überschneidungen vor, dann legen Sie mit Zyklustyp Q
fest, ob der erste Bereich (ab Startpunkt) oder die gesamte Kontur
bearbeitet werden soll. Programmieren Sie nur die in folgender
Tabelle aufgeführten Parameter.

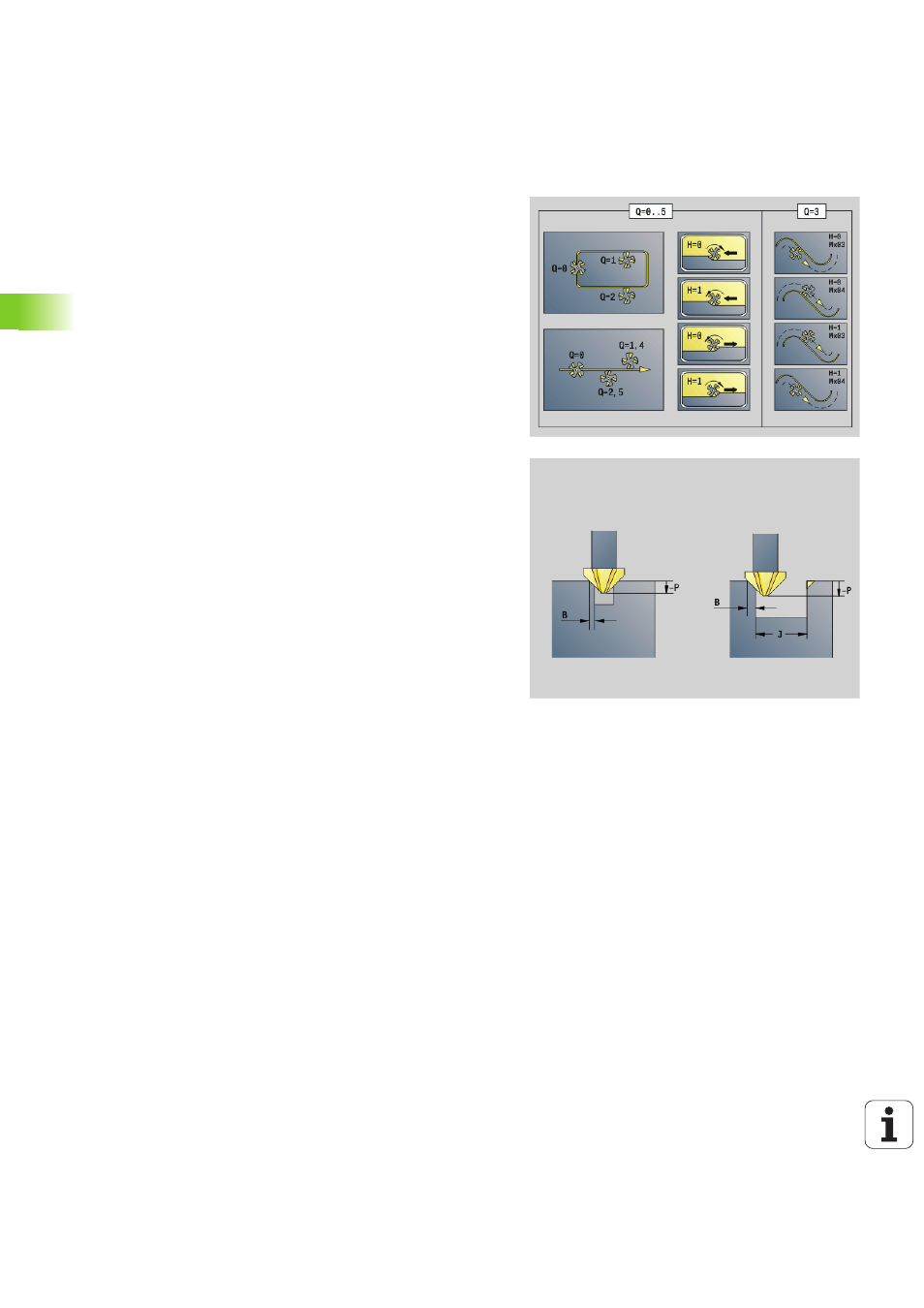

Parameter – Entgraten
Q Zyklustyp (= Fräsort).
 Offene Kontur. Bei Überschneidungen definiert „Q“, ob der
erste Bereich (ab Startpunkt) oder die gesamte Kontur
bearbeitet wird.
 Q=0: Fräsermittelpunkt auf der Kontur (ohne FRK)
 Q=1: Bearbeitung links der Kontur. Bei Überschneidungen
berücksichtigt der G840 nur den ersten Bereich der Kontur
(Startpunkt: 1. Schnittpunkt).
 Q=2: Bearbeitung rechts der Kontur. Bei
Überschneidungen berücksichtigt der G840 nur den
ersten Bereich der Kontur (Startpunkt: 1. Schnittpunkt).
 Q=3: abhängig von „H“ und der Drehrichtung des Fräsers
wird links oder rechts der Kontur gefräst (siehe Tabelle).
Bei Überschneidungen berücksichtigt der G840 nur den
ersten Bereich der Kontur (Startpunkt: 1. Schnittpunkt).
 Q=4: Bearbeitung links der Kontur. Bei Überschneidungen
berücksichtigt der G840 die gesamte Kontur.
 Q=5: Bearbeitung rechts der Kontur. Bei
Überschneidungen berücksichtigt der G840 die gesamte
Kontur.
 Geschlossene Kontur
 Q=0: Fräsermittelpunkt auf der Kontur (Vorbohrposition =
Startpunkt).
 Q=1: Innenfräsen
 Q=2: Außenfräsen
 Q=3..5: nicht erlaubt
ID Fräskontur – Name der zu fräsenden Kontur
NS Satznummer – Anfang Konturabschnitt
 Figuren: Satznummer der Figur
 Freie offene oder geschlossene Kontur: erstes
Konturelement (nicht Startpunkt)
NE Satznummer – Ende Konturabschnitt
 Figuren, freie geschlossene Kontur: keine Eingabe
 Freie offene Kontur: letztes Konturelement
 Kontur besteht aus einem Element:
 Keine Eingabe: Bearbeitung in Konturrichtung
 NS=NE programmiert: Bearbeitung entgegen
Konturrichtung
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
