320 DIN-Programmierung
4.21
Fr
eistic
hzyklen

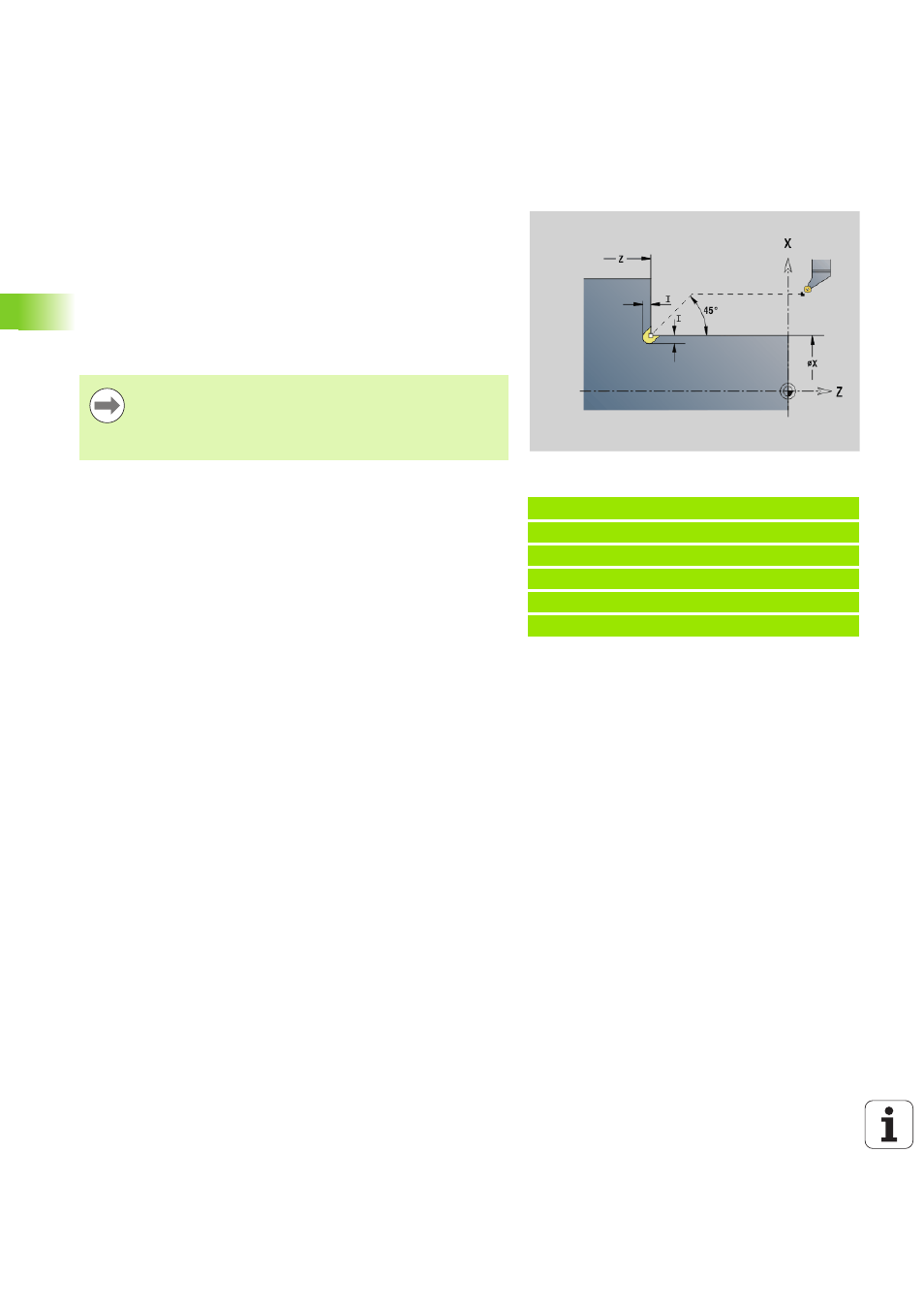

Freistich Form K G858
G858 erstellt den Freistich. Die erzeugte Konturform ist von dem
eingesetzten Werkzeug abhängig, da nur ein linearer Schnitt im
Winkel von 45° ausgeführt wird.
Werkzeugposition nach Zyklusausführung: Zyklusstartpunkt
Beispiel: G858
%858.nc
[G858]
N1 T9 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G858 X50 Z-30 I0.5
ENDE
Parameter
X Eckpunkt Kontur (Durchmessermaß)
Z Eckpunkt Kontur
I Freistichtiefe
 Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
 Schneidenradiuskorrektur wird durchgeführt.
 Aufmaße : werden nicht verrechnet
