498

DIN-Programmierung für die Y-Achse

6.1 Y

-A

chsk

o

nt

ur

en – Gr

undlag

en

6.1 Y-Achskonturen – Grundlagen

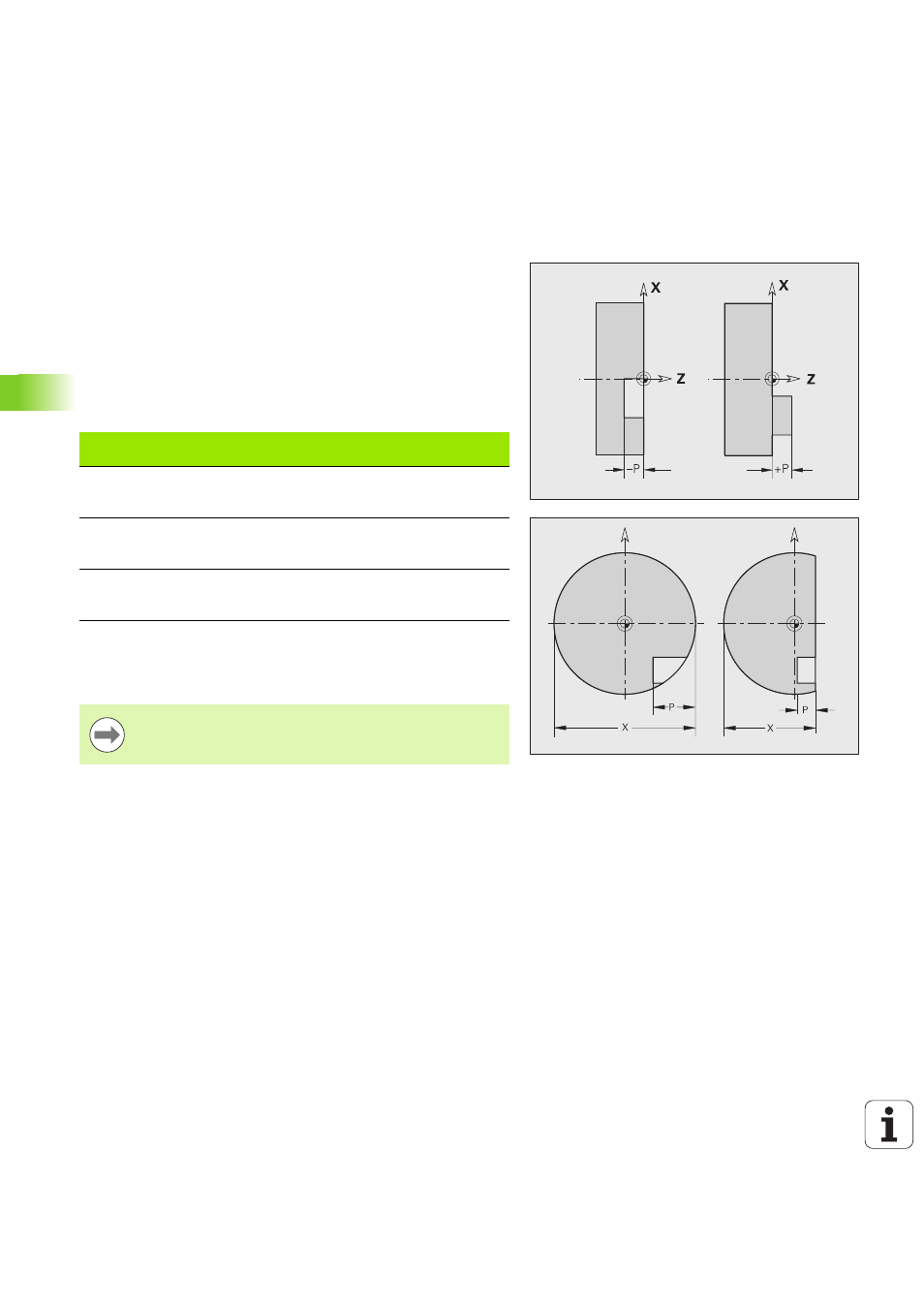

Lage der Fräskonturen

Die Referenzebene bzw. den Referenzdurchmesser definieren Sie in

der Abschnittskennung. Die Tiefe und Lage einer Fräskontur (Tasche,

Insel) legen Sie wie folgt in der Konturdefinition fest:

mit Tiefe P im vorab programmierten G308

alternativ bei Figuren: Zyklusparameter Tiefe P

Das Vorzeichen von „P“ bestimmt die Lage der Fräskontur:

P<0: Tasche

P>0: Insel

X: Referenzdurchmesser aus der Abschnittskennung

Z: Referenzebene aus der Abschnittskennung

P: Tiefe aus G308 oder aus der Figurbeschreibung

Lage der Fräskontur
Abschnitt

P

Oberfläche

Fräsgrund

STIRN

P<0
P>0

Z
Z+P

Z+P
Z

RUECKSEITE

P<0
P>0

Z
Z–P

Z–P
Z

MANTEL

P<0
P>0

X
X+(P*2)

X+(P*2)
X

Die Flächenfräszyklen fräsen die in der Konturdefinition

beschriebene Fläche. Inseln innerhalb dieser Fläche

werden nicht berücksichtigt.
