HEIDENHAIN MANUALplus 620, CNC PILOT 640 343
4.25
Mant
elfläc
henbearbeit
ung
Linear Mantelfläche G111
G111 verfährt linear im Vorschub zum „Endpunkt".
Beispiel: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [Linearweg Mantelfläche]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Parameter
Z Endpunkt

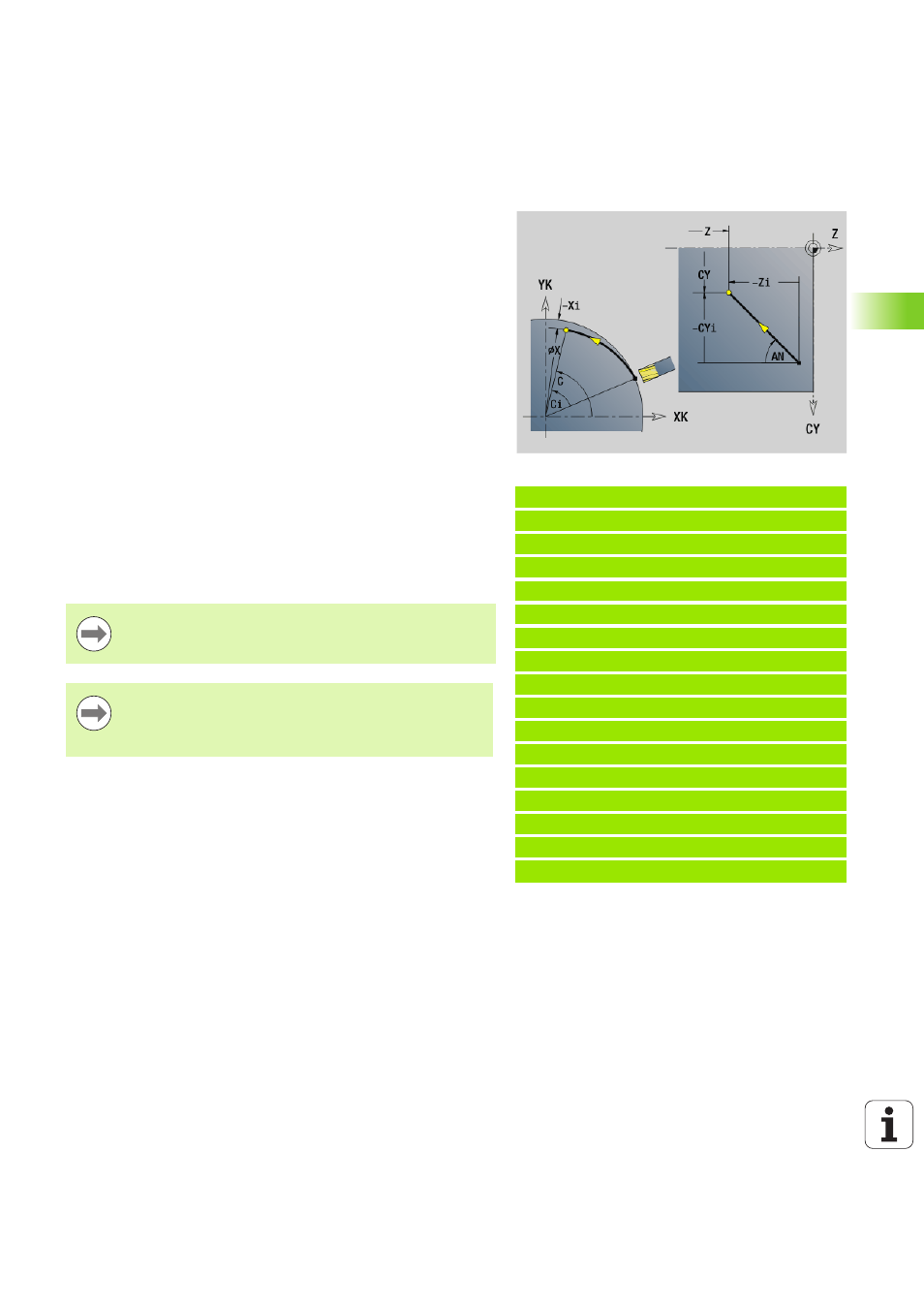

C Endwinkel – Winkelrichtung: siehe Hilfebild
CY Endpunkt als Streckenmaß (Bezug: Mantelabwicklung bei
G120-Referenzdurchmesser)
X Endpunkt (Durchmessermaß) – (default: aktuelle X-Position)
Parameter für Geometriebeschreibung (G80)
AN Winkel zur positiven Z-Achse
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 Keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Q Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
 Q=0: naher Schnittpunkt
 Q=1: entfernter Schnittpunkt
Die Parameter AN, BR und Q dürfen nur in einer
Geometriebeschreibung verwendet werden, die mit G80
abgeschlossen und für einen Zyklus verwendet wird.
Programmierung:
 Z, C, CY : absolut, inkremental oder selbsthaltend
 Entweder Z–C oder Z–CY programmieren
