HEIDENHAIN MANUALplus 620, CNC PILOT 640 319
4.21
Fr
eistic
hzyklen

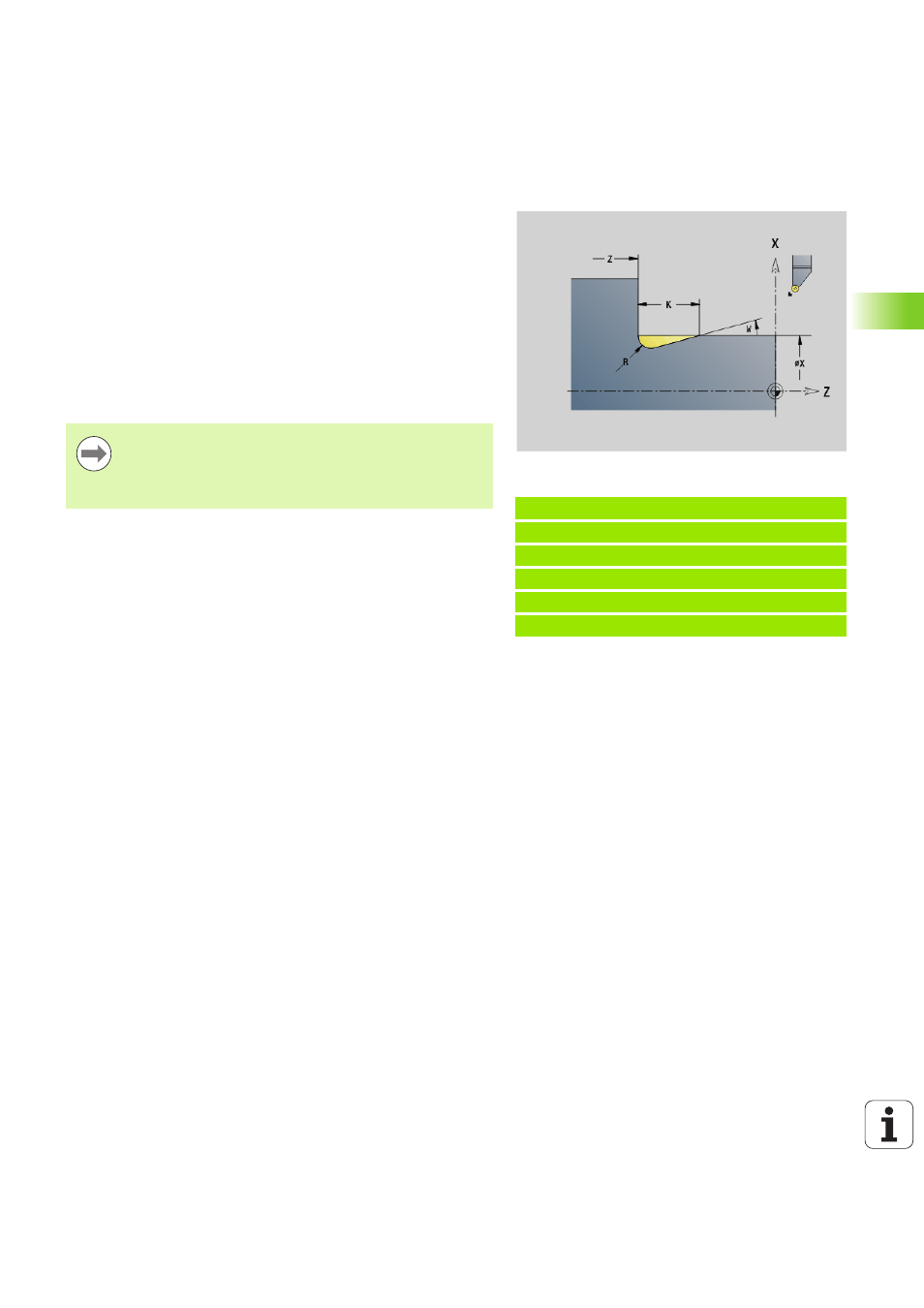

Freistich Form H G857
G857 erstellt den Freistich. Der Endpunkt wird gemäß Freistich Form
H anhand des Eintauchwinkels ermittelt.
Werkzeugposition nach Zyklusausführung: Zyklusstartpunkt
Beispiel: G857
%857.nc
[G857]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
ENDE
Parameter
X Eckpunkt Kontur (Durchmessermaß)
Z Eckpunkt Kontur
K Freistichlänge
R Radius - keine Eingabe: kein Zirkularelement (Werkzeugradius
= Freistichradius
W Eintauchwinkel - keine Eingabe: wird anhand „K“ und „R“
berechnet
 Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
 Schneidenradiuskorrektur wird durchgeführt.
 Aufmaße : werden nicht verrechnet
