Unit „Einzelbohrung Stirnfläche“
Die Unit erstellt eine Bohrung auf der Stirnfläche.
Unitname: G74_Bohr_Stirn_C / Zyklus: G74 (siehe Seite 328)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S

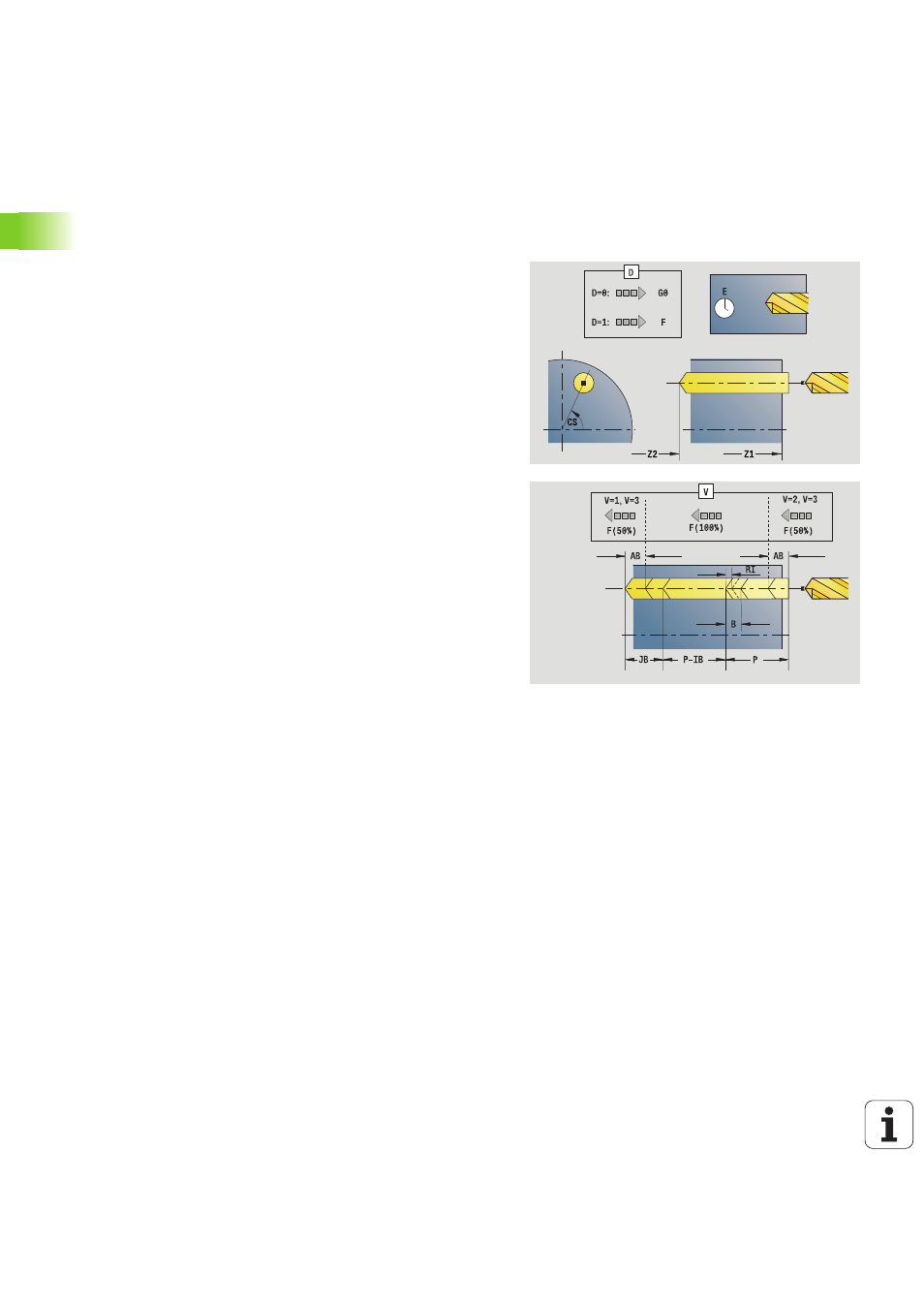

Formular Zyklus
Z1
Startpunkt Bohrung
Z2 Endpunkt Bohrung
CS Spindelwinkel
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge - Distanz für Vorschubreduzierung
P Bohrtiefe
IB Bohrtiefenreduzierwert: Wert, um den die Bohrtiefe nach
jeder Zustellung verkleinert wird.
JB Minimale Bohrtiefe: Falls Sie einen Bohrtiefenreduzierwert
eingegeben haben, wird die Bohrtiefe nur bis auf den in JB
eingegebenen Wert reduziert.
B Rückzugsabstand: Wert, um den das Werkzeug nach
Erreichen der jeweiligen Bohrtiefe zurückgefahren wird.
RI Sicherheitsabstand intern. Abstand zum Wiederanfahren
innerhalb der Bohrung (default: Sicherheitsabstand SCK).
Formular Global
G14
Werkzeugwechselpunkt
 Keine Achse
 0: simultan
 1: erst X, dann Z
 2: erst Z, dann X
 3: nur X
 4: nur Z
 5: nur Y-Richtung
 6: simultan mit Y (X-, Y- und Z-Achse fahren diagonal)
CLT Kühlmittel
 0: ohne
 1: Kreislauf 1 ein
 2: Kreislauf 2 ein
