HEIDENHAIN MANUALplus 620, CNC PILOT 640 241
4.8
Mant
elfläc
henk
ont
ur
en

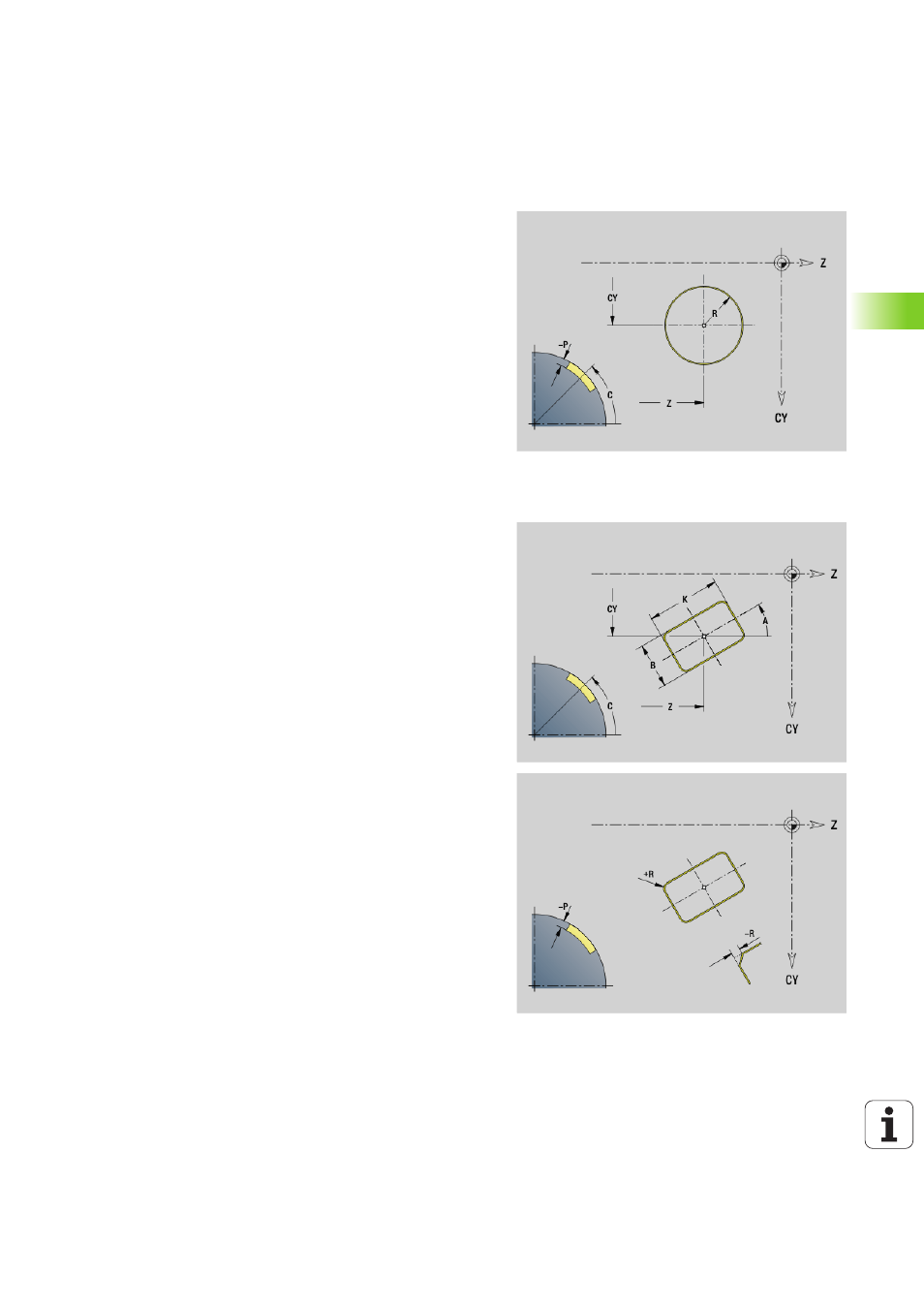

Vollkreis Mantelfläche G314-Geo
G314 definiert einen Vollkreis in einer Mantelflächenkontur.
Rechteck Mantelfläche G315-Geo
G315 definiert ein Rechteck in einer Mantelflächenkontur.
Parameter
Z Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
R Radius
P Tiefe der Tasche (default: „P“ aus G308)
Parameter
Z Mittelpunkt
CY Mittelpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
C Mittelpunkt (Winkel)
A Winkel zur Z-Achse (default:0°)
K Länge
B Breite
R Fase/Verrundung (default: 0°)
 R>0: Radius der Rundung
 R<0: Breite der Fase
P Tiefe der Tasche (default: „P“ aus G308)
