148 smart.Turn Units
2.1
0
Units
–
Fr
äsen
Mant
elfläc
he

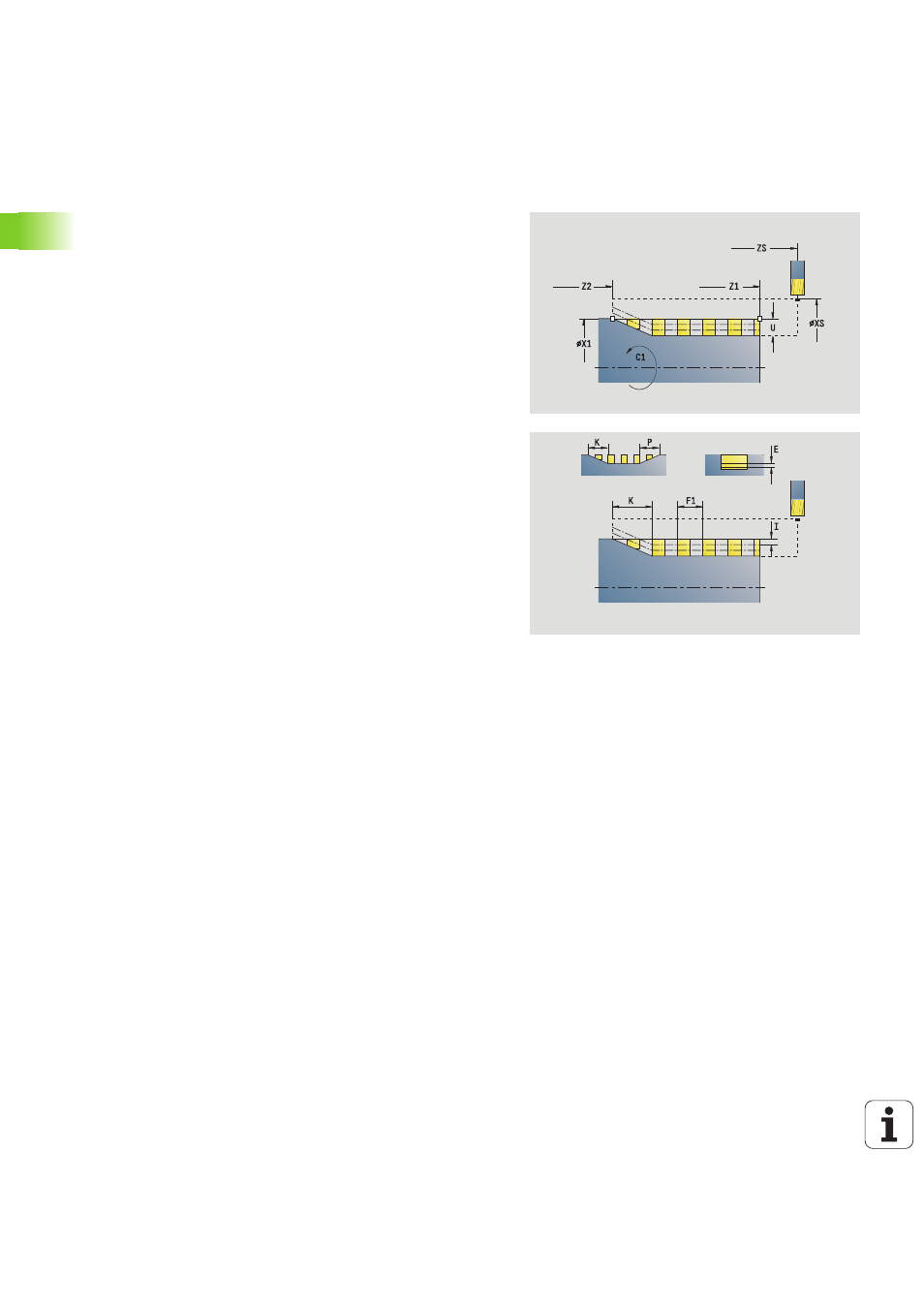

Unit „Wendelnut fräsen“
Die Unit fräst eine Wendelnut. Die Nutbreite entspricht dem
Fräserdurchmesser.
Unitname: G798_Wendelnut_C / Zyklus: G798 (siehe Seite 354)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräs-Schlichten
 beeinflusste Parameter: F, S
Formular Position
X1
Gewindedurchmesser
C1 Anfangswinkel
Z1 Startpunkt Gewinde
Z2 Endpunkt Gewinde
U Gewindetiefe
Formular Zyklus
F1
Gewindesteigung
J Gewinderichtung:
 0: Rechtsgewinde
 1: Linksgewinde
D Gangzahl
P Anlauflänge
K Auslauflänge
I Maximale Zustellung
E Schnitttiefenreduzierung
Weitere Formulare: siehe Seite 58
