318 DIN-Programmierung
4.21
Fr
eistic
hzyklen

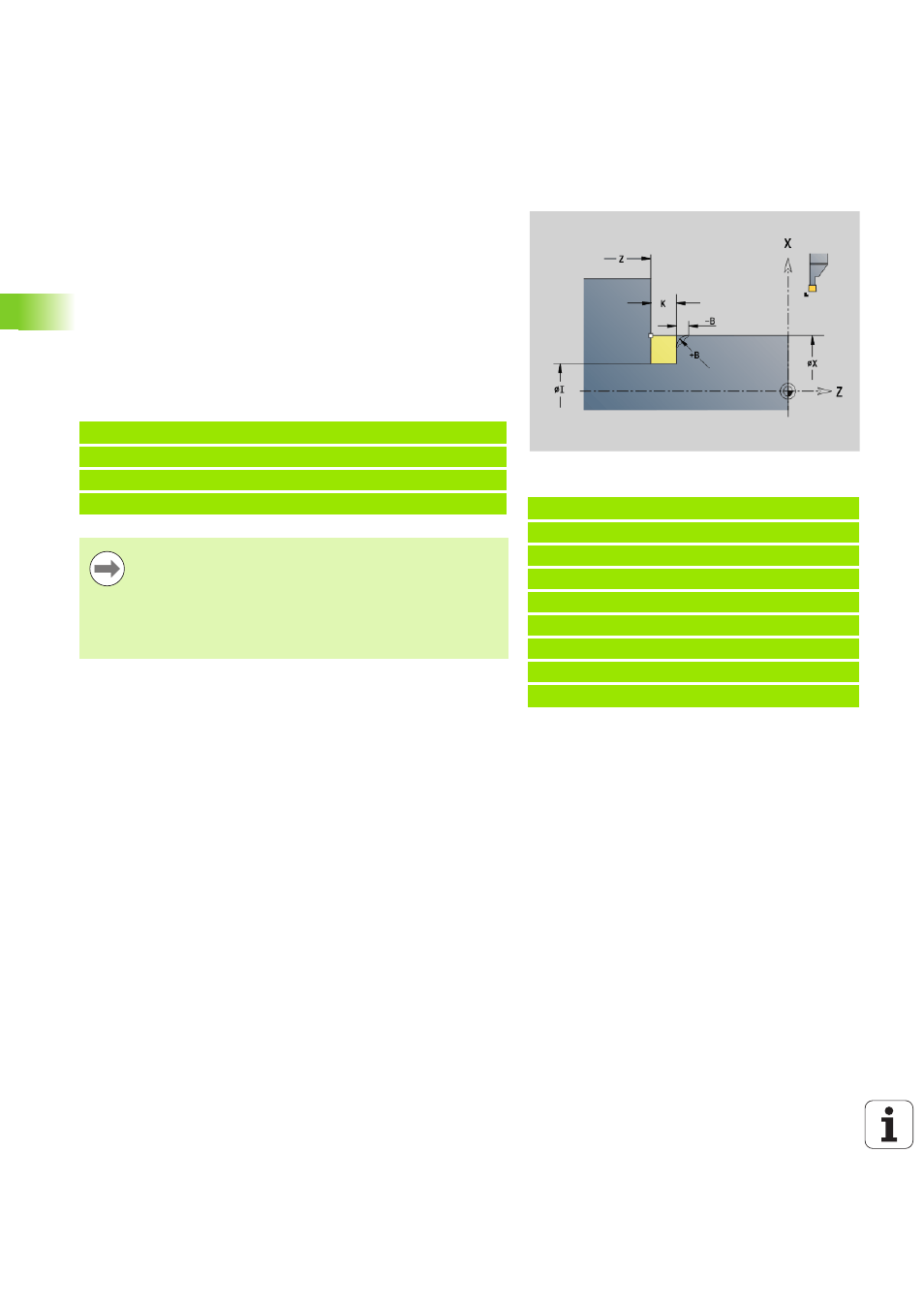

Freistich Form U G856
G856 erstellt den Freistich und schlichtet die angrenzende Planfläche.
Wahlweise kann eine Fase/Rundung erstellt werden.
Werkzeugposition nach Zyklusausführung: Zyklusstartpunkt
Folgesätze des Zyklusaufrufs
Beispiel: G856
%856.nc
[G856]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
ENDE
Parameter
I Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
B Fase/Verrundung:
 B>0: Radius der Verrundung
 B<0: Breite der Fase
N.. G856 I.. K.. /Zyklusaufruf
N.. G0 X.. Z.. /Freistichecke
N.. G1 X.. /Endpunkt Planfläche
N.. G80 /Ende der Konturbeschreibung
 Der Freistich wird nur in rechtwinkligen, achsparallelen
Konturecken auf der Längsachse ausgeführt.
 Schneidenradiuskorrektur wird durchgeführt.
 Aufmaße : werden nicht verrechnet
 Ist die Schneidenbreite des Werkzeugs nicht definiert,
wird „K“ als Schneidenbreite angenommen.
