4.4 Formelemente Drehkontur

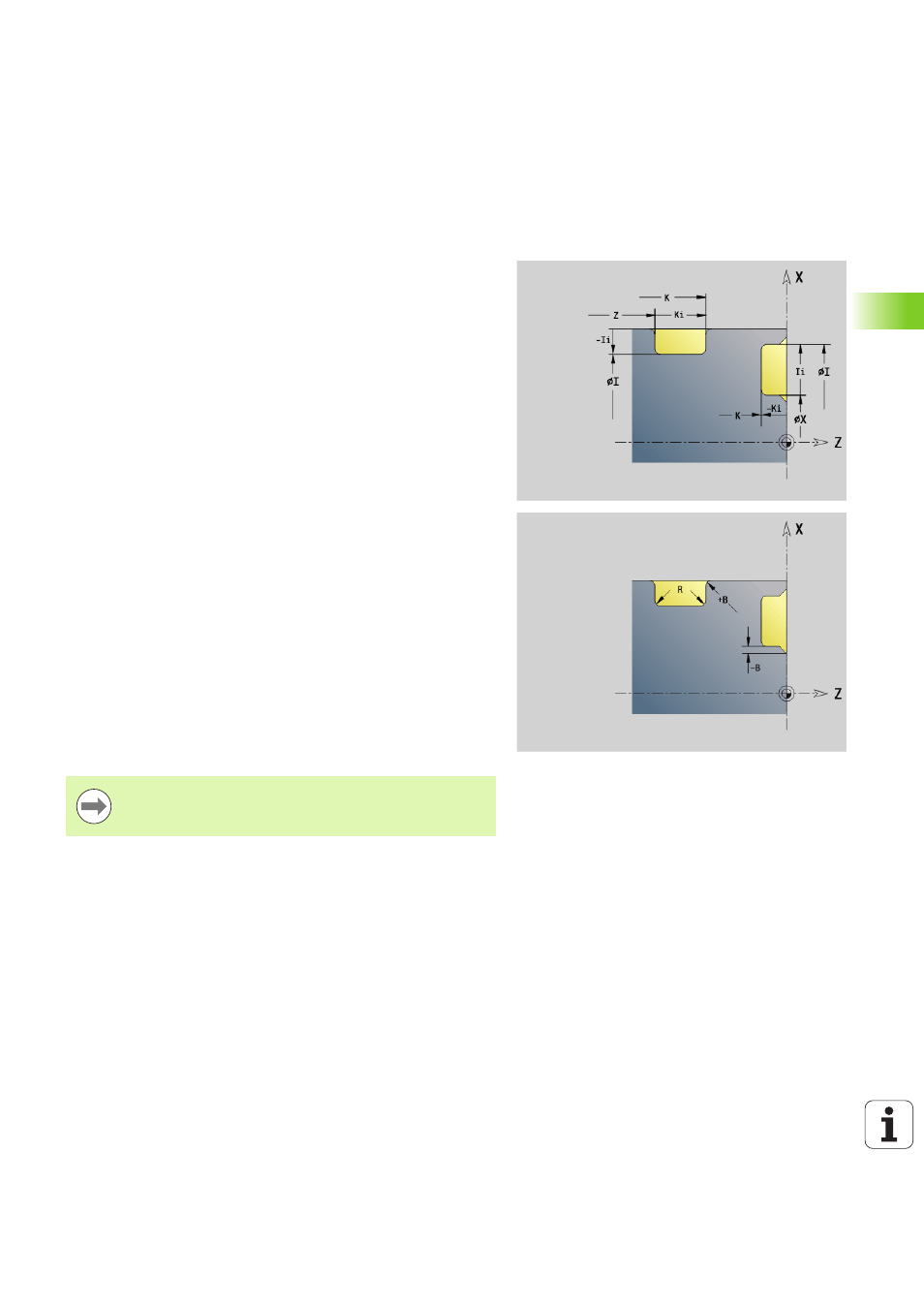

Einstich (Standard) G22–Geo
G22 definiert einen Einstich auf dem vorher programmierten
achsparallelen Bezugselement.
Parameter
X Anfangspunkt bei Einstich Planfläche (Durchmessermaß)
Z Anfangspunkt bei Einstich Mantelfläche
I Innere Ecke (Durchmessermaß)
 Einstich Planfläche: Endpunkt des Einstichs
 Einstich Mantelfläche: Einstichgrund
K Innere Ecke
 Einstich Planfläche: Einstichgrund
 Einstich Mantelfläche: Endpunkt des Einstichs
Ii Innere Ecke – inkremental (Vorzeichen beachten !)
 Einstich Planfläche: Einstichbreite
 Einstich Mantelfläche: Einstichtiefe
Ki Innere Ecke – inkremental (Vorzeichen beachten !)
 Einstich Planfläche: Einstichtiefe
 Einstich Mantelfläche: Einstichbreite
B Außenradius/Fase an beiden Seiten des Einstichs (default: 0)
 B>0: Radius der Rundung
 B<0: Breite der Fase
R Innenradius in beiden Ecken des Einstichs (default: 0)
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
FP Element nicht bearbeiten (nur für TURN PLUS erforderlich):
 1: Einstich nicht bearbeiten
Programmieren Sie nur X oder Z.
