HEIDENHAIN MANUALplus 620, CNC PILOT 640 275
4.1
7
K
ont
urbez
o
g
ene
Dr
ehzyklen
Die Steuerung erkennt anhand der Werkzeugdefinition, ob eine
Außen- oder Innenbearbeitung vorliegt.
Parameter
V Kennung Anfang/Ende (default: 0). Eine Fase/Verrundung
wird bearbeitet:
 0: am Anfang und am Ende
 1: am Anfang
 2: am Ende
 3: keine Bearbeitung
 4: Fase/Verrundung wird bearbeitet – nicht das
Grundelement (Voraussetzung: Konturabschnitt mit
einem Element)
B Konturberechnung
 0: automatisch
 1: Werkzeug links (G41)
 2: Werkzeug rechts (G42)

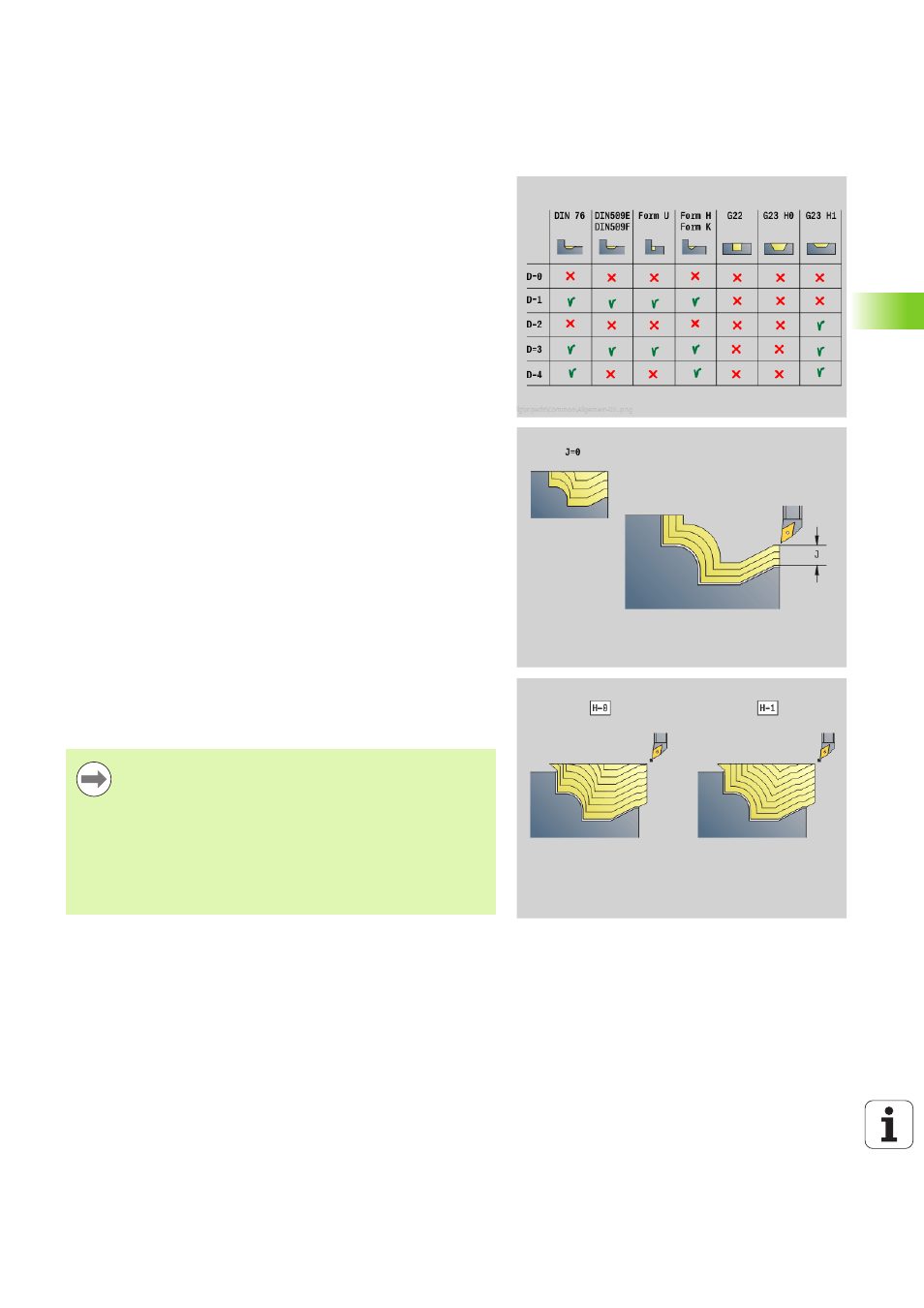

D Elemente ausblenden (siehe Bild)
J aß (Radiusmaß) – nur aktiv, wenn kein Rohteil definiert ist.
H Konturparallel – Art der Schnittlinien:
 0: konstante Spantiefe
 1: äquidistante Schnittlinien
HR Hauptbearbeitungsrichtung festlegen
XA, ZA Anfangspunkt Rohteil (nur wirksam, wenn kein Rohteil
programmiert wurde):
 XA, ZA nicht programmiert: Die Rohteilkontur wird aus
Werkzeugposition und ICP-Kontur berechnet.
 XA, ZA programmiert: Definition des Eckpunktes der
Rohteilkontur.
 Die Schneidenradiuskorrektur wird durchgeführt.
 Ein G57-Aufmaß „vergrößert“ die Kontur (auch
Innenkonturen).
 Ein G58-Aufmaß
 >0: „vergrößert“ die Kontur
 <0: wird nicht verrechnet
 G57-/G58-Aufmaße werden nach Zyklusende
gelöscht.
