372 DIN-Programmierung
4.26
Fr
äszyklen

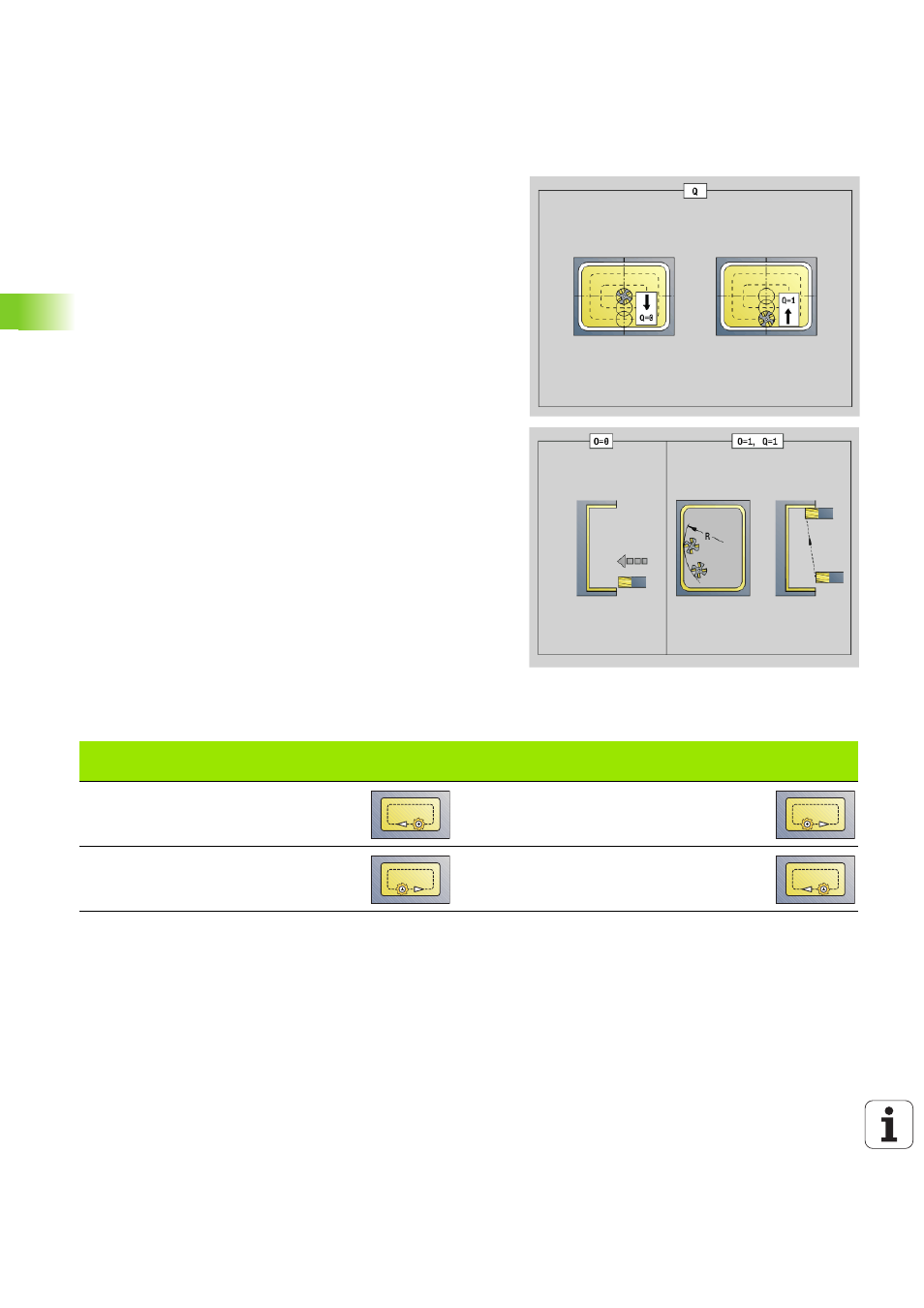

Die Fräsrichtung beeinflussen Sie mit der Fräslaufrichtung H, der
Bearbeitungsrichtung Q
und der Drehrichtung des Fräsers (siehe
folgende Tabelle).
Parameter – Schlichten
Q Bearbeitungsrichtung (default: 0)
 0: von innen nach außen
 1: von außen nach innen
O Eintauchverhalten (default: 0)
 O=0 (senkrecht Eintauchen): Der Zyklus fährt auf den
Startpunkt, taucht ein und schlichtet die Tasche.
 O=1 (Einfahrbogen mit Tiefenzustellung): Bei den oberen
Fräsebenen stellt der Zyklus für die Ebene zu und fährt dann
im Einfahrbogen an. Bei der untersten Fräsebene taucht der
Fräser beim Fahren des Einfahrbogens bis auf die Frästiefe
ein(drei-dimensionaler Einfahrbogen). Diese
Eintauchstrategie können Sie nur in Kombination mit einem
Einfahrbogen „R“ verwenden. Voraussetzung ist die
Bearbeitung von außen nach innen (Q=1).
Zyklusablauf
1
Startposition (X, Z, C) ist die Position vor dem Zyklus.
2 Errechnet die Schnittaufteilung (Fräsebenen-Zustellungen,
Frästiefen-Zustellungen).
3 Fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe
zu.
4 Fräst eine Ebene.
5 Hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu.
6 Wiederholt 4...5, bis die komplette Fläche gefräst ist.
7 Fährt entsprechend „Rückzugsebene rb“ zurück.
Taschenfräsen Schlichten G846
Fräslaufrichtung
WZ-Drehrichtung Ausführung Fräslaufrichtung WZ-Drehrichtung Ausführung
Gegenlauf (H=0) Mx03 Gleichlauf (H=1) Mx03
Gegenlauf (H=0) Mx04 Gleichlauf (H=1) Mx04
