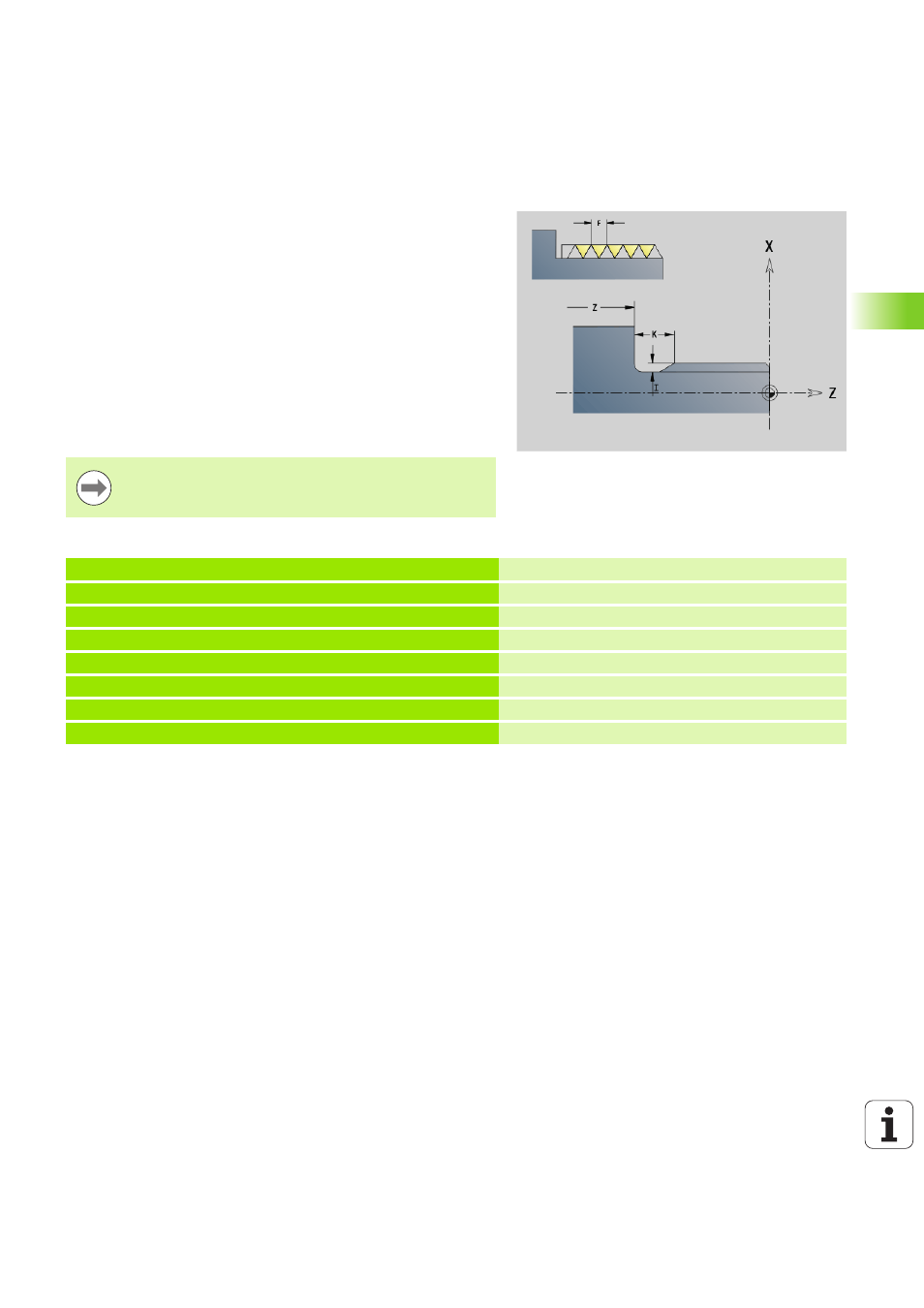

Gewinde mit Freistich G24–Geo
G24 definiert ein lineares Grundelement mit Längsgewinde und
anschließendem Gewindefreistich (DIN 76). Das Gewinde ist ein
Außen- oder Innengewinde (metrisches ISO Feingewinde DIN 13
Teil 2, Reihe 1).
Beispiel G24-Geo
Parameter
F
Gewindesteigung
I
Freistichtiefe (Radiusmaß)
K
Freistichbreite
Z
Endpunkt des Freistichs
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 199)
FP Element nicht bearbeiten (nur für TURN PLUS erforderlich):
1: Element nicht bearbeiten
Programmieren Sie G24 nur in geschlossenen Konturen.
Das Gewinde wird mit G31 bearbeitet.
. . .
FERTIGTEIL
N1 G0 X40 Z0
N2 G1 X40 BR-1.5
Anfangspunkt Gewinde
N3 G24 F2 I1.5 K6 Z-30
Gewinde mit Freistich
N4 G1 X50
anschließendes Planelement
N5 G1 Z-40
. . .
