HEIDENHAIN SW 54843x-03 DIN Programming - Handbuch (Seite 505)

HEIDENHAIN MANUALplus 620, CNC PILOT 640 503
6.2
K
o
nt
ur
en
der
XY
-Ebene
Lineare Nut XY-Ebene G371-Geo

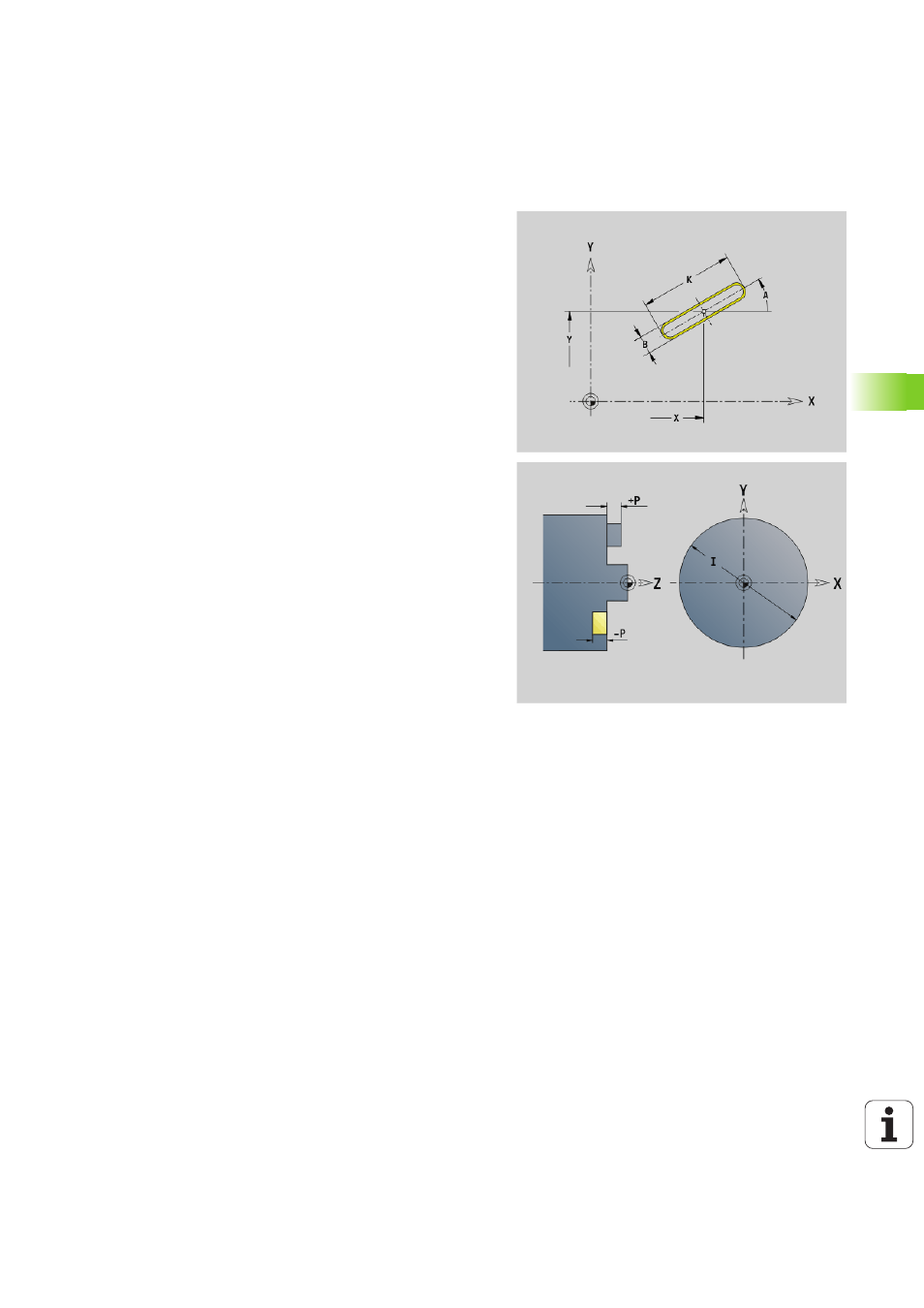

G371 definiert eine lineare Nut in der XY-Ebene.
Parameter
X Mittelpunkt der Nut (Radiusmaß)
Y Mittelpunkt der Nut
K Nutlänge
B Nutbreite
A Lagewinkel (Bezug: positive X-Achse; default: 0°)
P Tiefe/Höhe (default: „P“ aus G308)
 P<0: Tasche
 P>0: Insel
I Begrenzungsdurchmesser (zur Schnittbegrenzung)
 Keine Eingabe: „X“ aus Abschnittskennung
 „I“ überschreibt „X“ aus Abschnittskennung
