Muster linear Stirn-/Rückseite G401-Geo

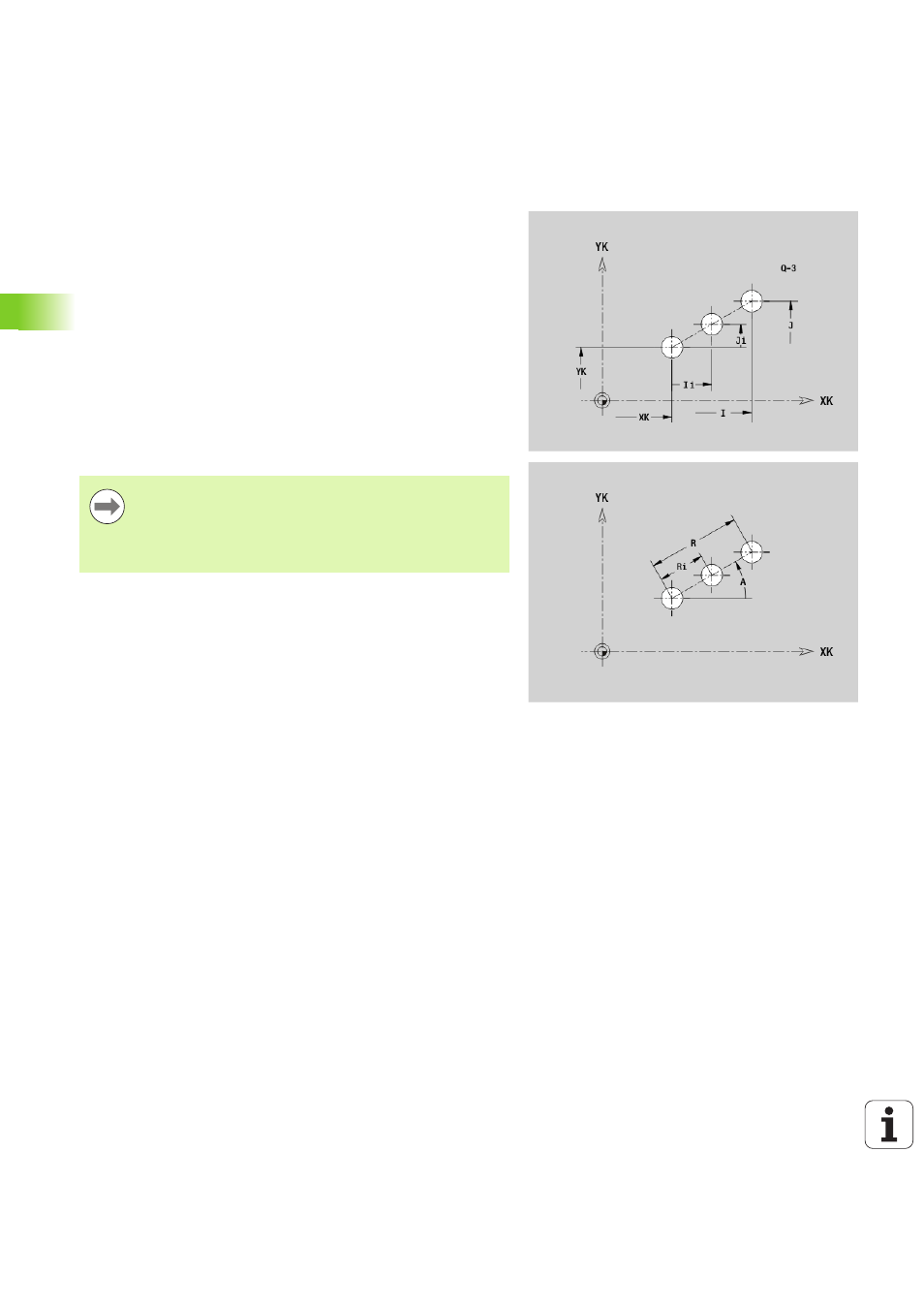

G401 definiert ein lineares Bohr- oder Figurmuster auf der Stirn- oder
Rückseite. G401 wirkt auf die im Folgesatz definierte Bohrung/Figur
(G300..305, G307).
Parameter
Q
Anzahl der Figuren (default: 1)
XK Anfangspunkt in kartesischen Koordinaten
YK Anfangspunkt in kartesischen Koordinaten
I
Endpunkt in kartesischen Koordinaten
J
Endpunkt in kartesischen Koordinaten
Ii
Abstand (XKi) zwischen Figuren (Musterabstand)
Ji
Abstand (YKi) zwischen Figuren (Musterabstand)
A
Winkel der Längsachse zur XK-Achse (default:0°)
R
Gesamtlänge Muster
Ri
Abstand zwischen Figuren (Musterabstand)
Programmieren Sie die Bohrung/Figur im Folgesatz
ohne Mittelpunkt.
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die
Bohrung/Figur im Folgesatz auf, nicht die
Musterdefinition.
