116 smart.Turn Units
2.7
Units
–
Sc
hlic
ht
en
2.7 Units – Schlichten

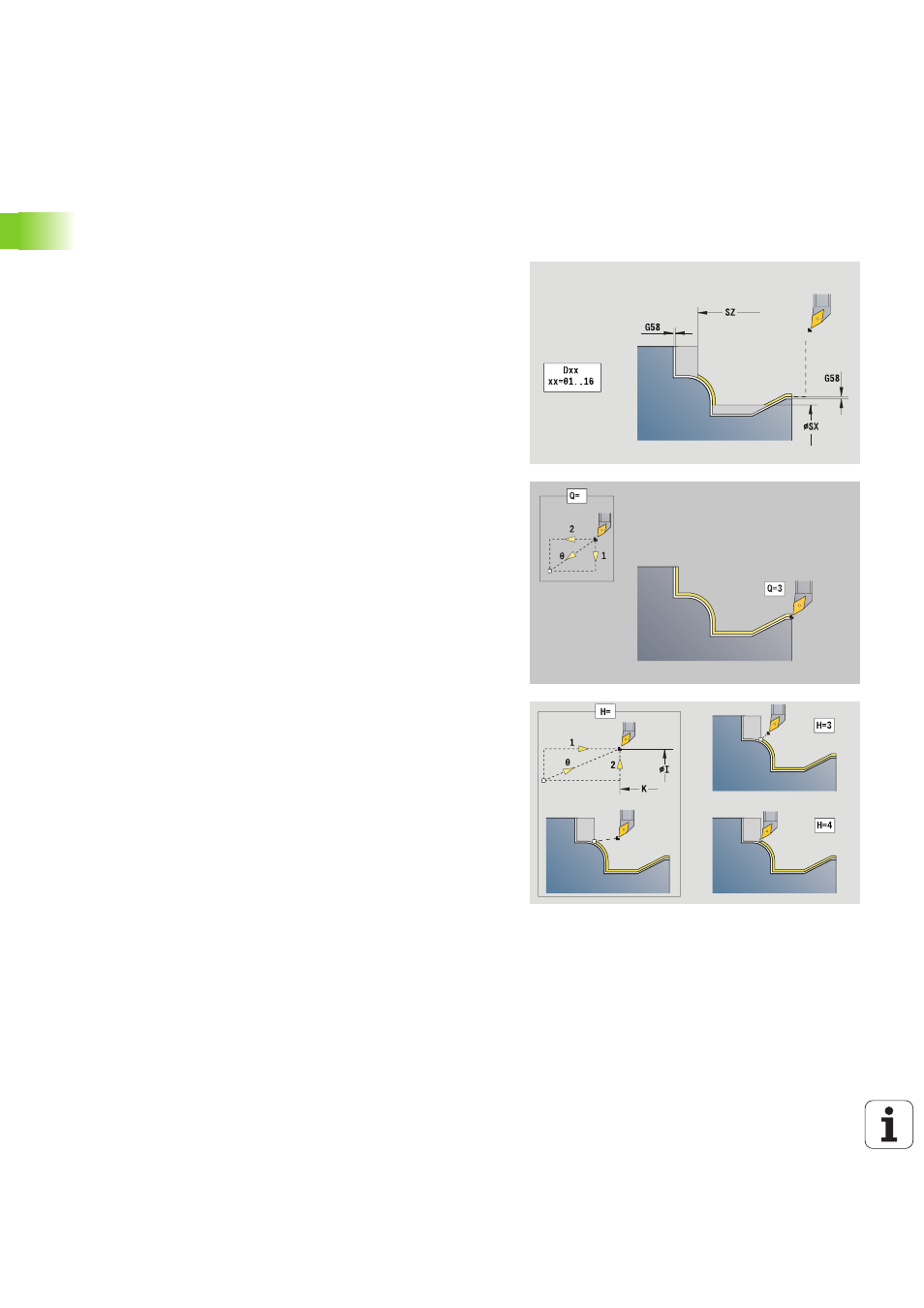

Unit „Schlichten ICP“
Die Unit schlichtet die per ICP beschriebene Kontur von „NS nach NE“
in einem Schlichtschnitt.
Unitname: G890_ICP / Zyklus: G890 (siehe Seite 287)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Schlichten
 beeinflusste Parameter: F, S
Formular Kontur
B
SRK einschalten (Art der Schneidenradiuskompensation)
 0: automatisch
 1: Werkzeug links (G41)
 2: Werkzeug rechts (G42)
 3: automatisch ohne Winkelkorrektur des Werkzeugs
 4: Werkzeug links (G41) ohne Winkelkorrektur des
Werkzeugs
 5: Werkzeug rechts (G42) ohne Winkelkorrektur des
Werkzeugs
HR Hauptschnittrichtung
 0: automatisch
 1: +Z
 2: +X
 3: -Z
 4: -X
SX, SZ Schnittbegrenzung (SX: Durchmessermaß) – (default:
keine Schnittbegrenzung)
weitere Parameter Formular Kontur: siehe Seite 60
Formular Zyklus
Q
Anfahrart (default: 0)
 0: automatische Wahl – die Steuerung prüft:
 diagonales Anfahren
 erst X-, dann Z-Richtung
 äquidistant (längengleich) um das Hindernis herum
 Auslassen der ersten Konturelemente, wenn die
Startposition unzugänglich ist
 1: erst X-, dann Z-Richtung
 2: erst Z-, dann X-Richtung
 3: kein Anfahren – Werkzeug ist in der Nähe des
Anfangspunktes
