350 DIN-Programmierung
4.26
Fr
äszyklen

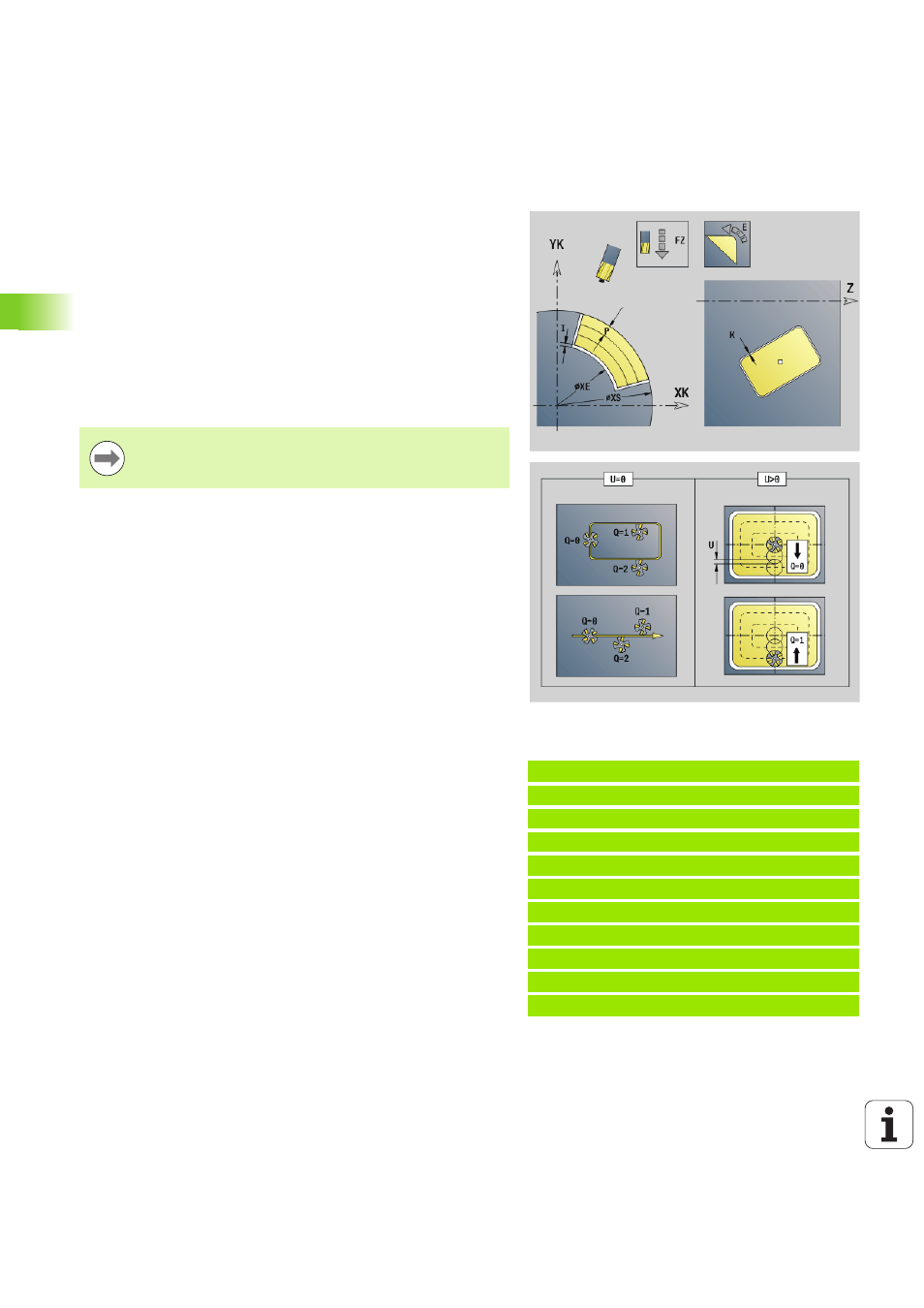

Kontur- und Figurfräszyklus Mantelfläche G794
G794 fräst Figuren oder „freie Konturen“ (offen oder geschlossen).
Dem G794 folgt:
 die zu fräsende Figur mit:
 Konturdefinition der Figur (G311..G317) – Siehe
„Mantelflächenkonturen” auf Seite 236.
 Abschluss der Konturbeschreibung (G80)
 die freie Kontur mit:
 Startpunkt (G110)
 Konturbeschreibung (G111, G112, G113)
 Abschluss der Konturbeschreibung (G80)
Beispiel: G794
%314_G315.nc
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
ENDE
Benutzen Sie bevorzugt die Konturbeschreibung mit ICP
im Geometrieteil des Programms und die Zyklen G840,
G845 sowie G846.
Parameter
XS Fräsoberkante (Durchmessermaß)
XE Fräsgrund (Durchmessermaß)
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
U Überlappungsfaktor Kontur- oder Taschenfräsen (default: 0)
 U=0: Konturfräsen
 U>0: Taschenfräsen – minimale Überlappung der
Fräsbahnen = U*Fräserdurchmesser
R Einfahrradius (Radius Ein-/Ausfahrbogen) – (default: 0)
 R=0: Konturelement wird direkt angefahren; Zustellung auf
Anfahrpunkt oberhalb der Fräsebene – danach senkrechte
Tiefen-Zustellung
 R>0: Fräser fährt Ein-/Ausfahrbogen, der tangential an das
Konturelement anschließt
 R<0 bei Innenecken: Fräser fährt Ein-/Ausfahrbogen, der
tangential an das Konturelement anschließt
 R<0 bei Außenecken: Länge lineares Ein-/Ausfahrelement;
Konturelement wird tangential an-/abgefahren
I Aufmaß X
K Aufmaß konturparallel
F Zustellvorschub
E Reduzierter Vorschub für zirkulare Elemente (default: aktueller
Vorschub)
H Fräslaufrichtung (default: 0): beeinflusst gemeinsam mit der
Drehrichtung des Fräsers die Fräsrichtung
 0: Gegenlauf
 1: Gleichlauf
