Lineare Nut Mantelfläche G792
G792 fräst eine Nut von der aktuellen Werkzeugposition bis zum
Endpunkt. Die Nutbreite entspricht dem Fräserdurchmesser. Es
erfolgt keine Aufmaßverrechnung.
Parameterkombinationen bei der Definition des Endpunktes: siehe
Parameterkombinationen
bei der Definition der Fräsebene:
 Fräsgrund XE, Fräsoberkante XS
 Fräsgrund XE, Frästiefe J
 Fräsoberkante XS, Frästiefe J
 Fräsgrund XE
Beispiel: G792
%792.nc
[G792]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 XE97 J3 P2 F0.15
N7 M15
ENDE
Parameter
Z Endpunkt der Nut

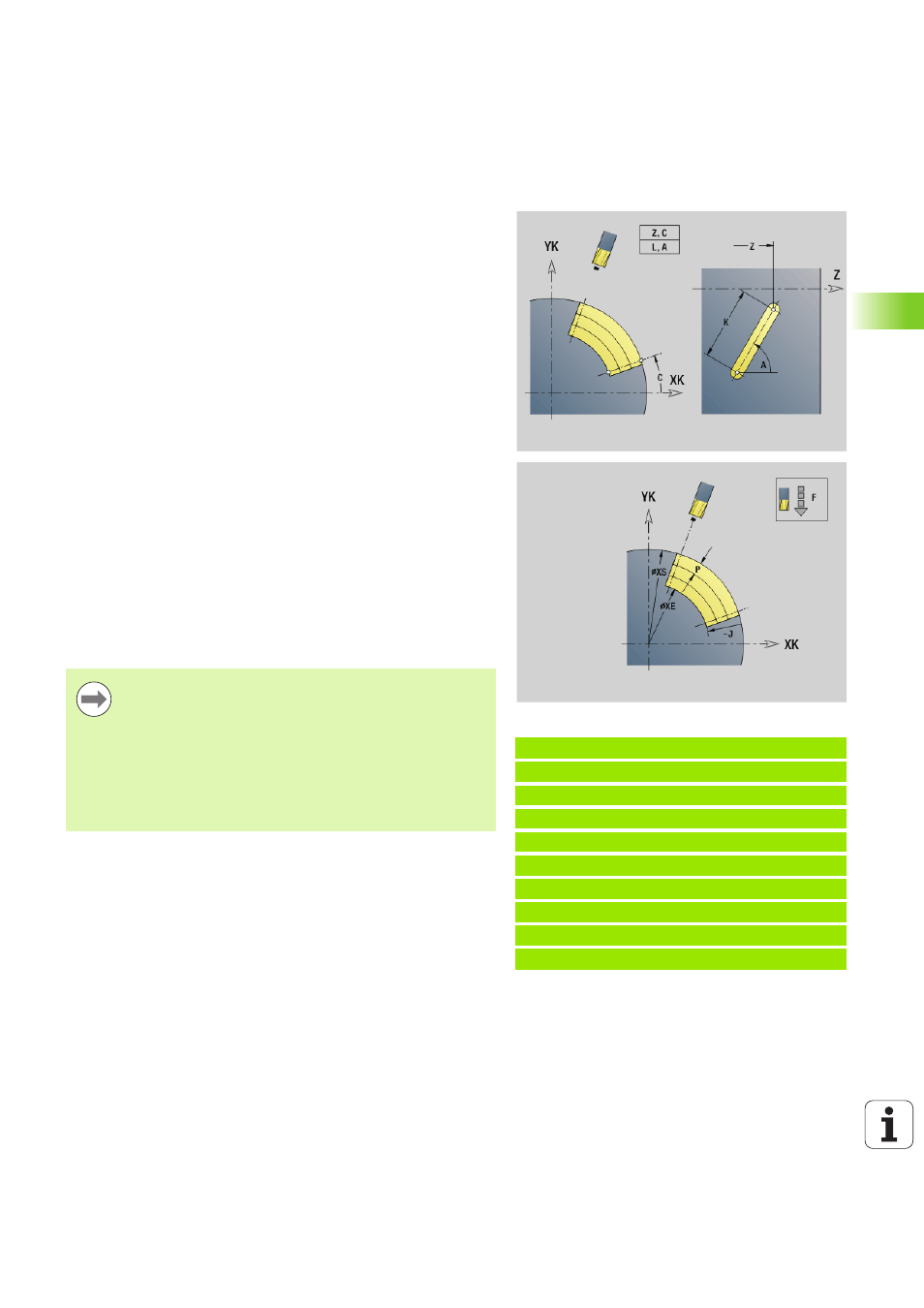

C Endwinkel. Endpunkt der Nut (Winkelrichtung: siehe Hilfebild)
K Länge der Nut bezogen auf den Fräsermittelpunkt
A Winkel der Nut (Bezug: siehe Hilfebild)
XE Fräsgrund
XS Fräsoberkante
J Frästiefe
 J>0: Zustellrichtung –X
 J<0: Zustellrichtung +X
P Maximale Zustellung (default: gesamte Tiefe in einer
Zustellung)
F Zustellvorschub (default: aktiver Vorschub)
 Schwenken Sie die Spindel vor Aufruf des G792 in die
gewünschte Winkelposition.
 Wenn Sie eine Spindelpositioniereinrichtung (keine C-
Achse) verwenden, wird eine radiale Nut, parallel zur Z-
Achse erstellt.
 Sind J oder XS definiert, stellt der Zyklus in X bis auf
Sicherheitsabstand zu und fräst dann die Nut. Sind J und
XS nicht definiert, fräst der Zyklus ab der aktuellen
Werkzeugposition.
