HEIDENHAIN MANUALplus 620, CNC PILOT 640 581
8.1 Gr
undlag
en

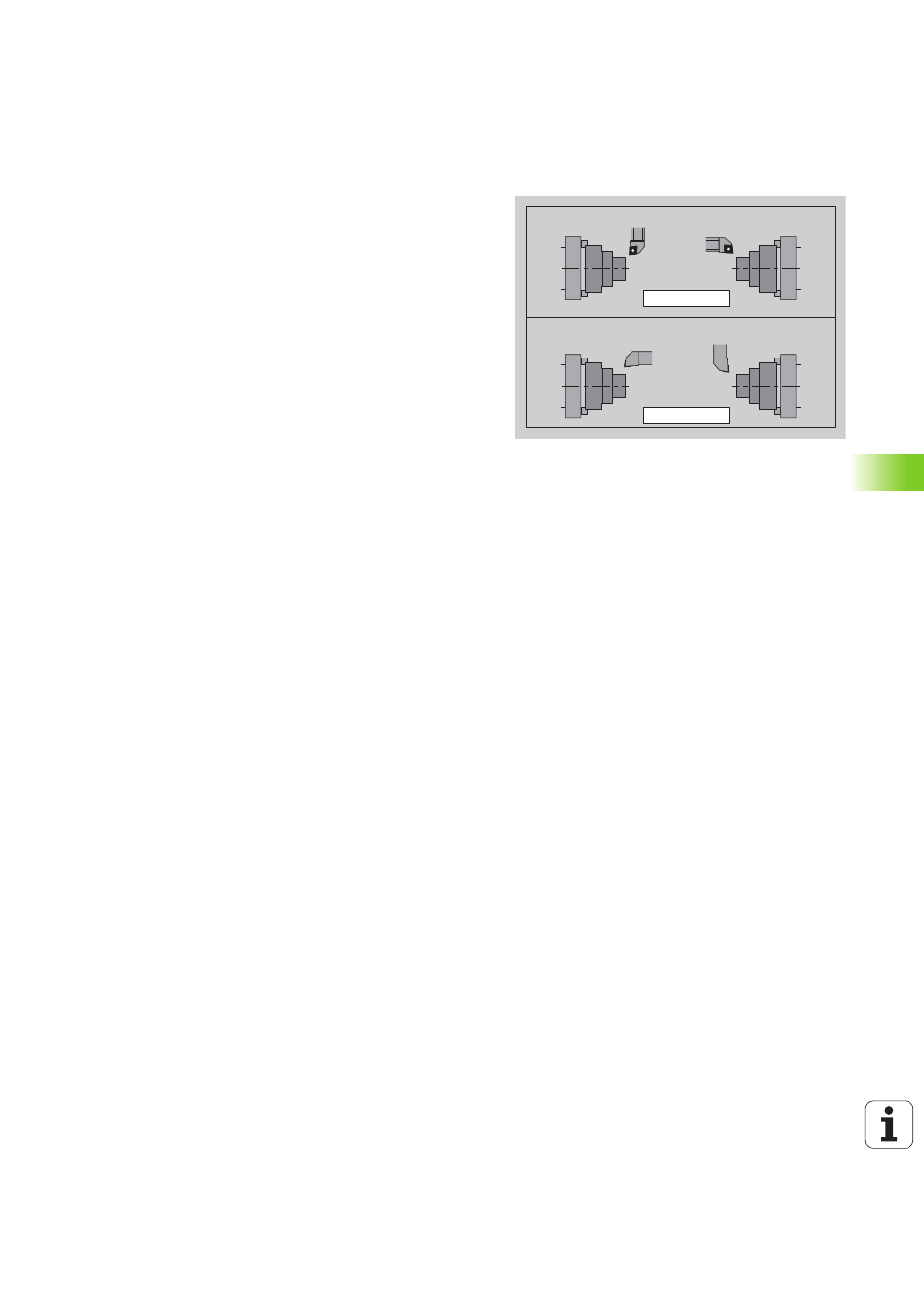

Werkzeuge für die B-Achse
Ein weiterer Vorteil der B-Achse liegt in der flexiblen Nutzung der
Werkzeuge bei der Drehbearbeitung. Durch Schwenken der B-Achse
und Drehen des Werkzeugs erreichen Sie Werkzeuglagen, die Längs-
und Planbearbeitungen bzw. radiale und axiale Bearbeitungen auf der
Haupt- und Gegenspindel mit dem gleichen Werkzeug ermöglichen.
So reduzieren Sie die Zahl der benötigten Werkzeuge und die Zahl der
Werkzeugwechsel.
Werkzeugdaten:
Alle Werkzeuge werden mit dem X-, Z- und Y-Maß
und den Korrekturen in der Werkzeugdatenbank beschrieben. Diese
Maße sind auf den Schwenkwinkel B=0° bezogen (Referenzlage).
Zusätzlich wird der Lagewinkel CW geführt. Dieser Parameter
definiert bei nicht angetriebenen Werkzeugen (Drehwerkzeugen) die
Arbeitslage des Werkzeugs.
Der Schwenkwinkel der B-Achse ist nicht Bestandteil der
Werkzeugdaten. Dieser Winkel wird beim Werkzeugaufruf bzw. beim
Werkzeugeinsatz definiert.
Werkzeugorientierung und Positionsanzeige:
Die Berechnung der
Werkzeugspitzenposition bei Drehwerkzeugen erfolgt auf Basis der
Orientierung der Schneide.
Die Steuerung berechnet die Werkzeugorientierung bei
Drehwerkzeugen anhand des Einstell- und Spitzenwinkels.
BW 180
CW 0
CW 1
BW 90
BW 90 BW 0
